Назначение соединителя СНЦ23-10/18-В-6-Б-В

Соединитель СНЦ23-10/18-В-6-Б-В представляет собой низкочастотный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при максимальном напряжении до 700 В и применяется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основная область использования — ответственные узлы автоматических систем, где предъявляются повышенные требования к надежности электрических соединений. Конструкция разъема допускает внутренний монтаж во всеклиматическом исполнении, что обеспечивает стабильную работу оборудования в широком диапазоне внешних условий.

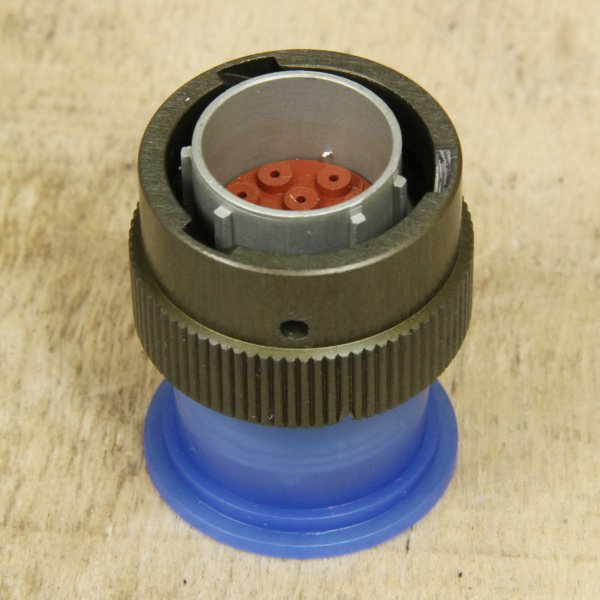

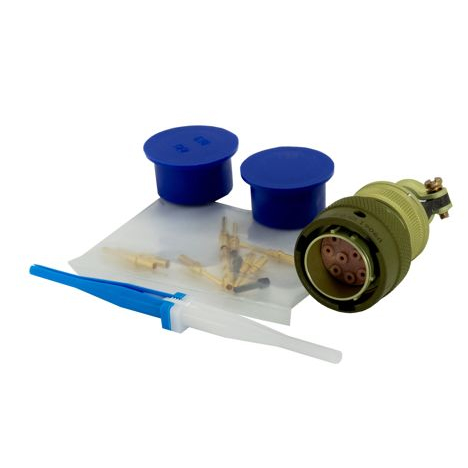

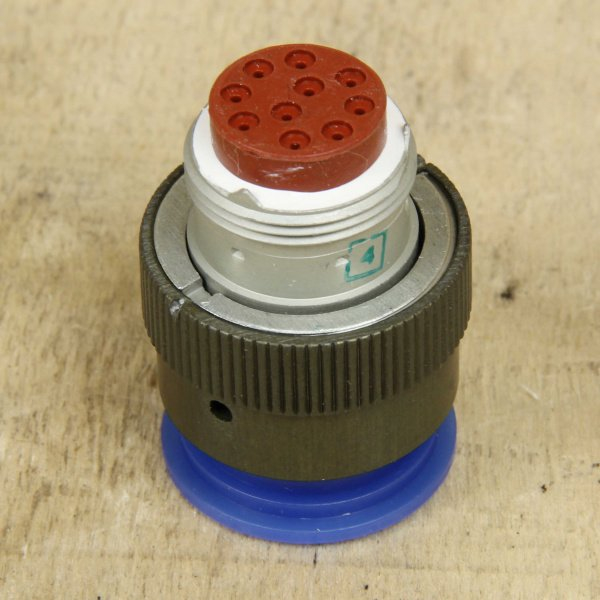

Соединитель выполнен в виде вилки с кабельной частью и прямым кожухом. Он предназначен для сочленения с ответной розеткой соответствующего типономинала, образуя разъемное контактное соединение с многошпоночной поляризацией корпуса и многопозиционной установкой изолятора.

Конструктивные особенности и технические параметры

Соединитель СНЦ23-10/18-В-6-Б-В состоит из вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном варианте. Такая унификация позволяет подбирать конфигурацию соединения под конкретную задачу монтажа.

Ключевые характеристики

• Количество контактов: 10
• Условный размер корпуса: 18
• Максимальное рабочее напряжение: 700 В
• Рабочий ток на контакт: до 15 А
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет
• Покрытие контактов: золото

Золотое покрытие контактов обеспечивает надежный электрический контакт и эффективную защиту от коррозии, что особенно важно при длительной эксплуатации и хранении. Многошпоночная поляризация корпуса исключает неправильное сочленение частей разъема, а многопозиционная установка изолятора повышает универсальность применения.

Расшифровка условного обозначения

Маркировка СНЦ23-10/18-В-6-Б-В содержит полную информацию о конструктивных особенностях изделия. Каждый элемент обозначения имеет строго определенное значение.

1. СНЦ23 — тип соединителя, определяющий серию и базовую конструкцию.
2. 10 — количество контактов в разъеме.
3. 18 — условный размер корпуса.
4. В — вид корпуса, в данном случае вилка.
5. 6 — конструктивное исполнение, соответствующее кабельной части с прямым кожухом.
6. Б и В — дополнительные обозначения, уточняющие вариант исполнения.

Применение и эксплуатационные возможности

Соединители серии СНЦ23 применяются в аппаратуре, где требуется высокая надежность электрических соединений при значительных токах и напряжениях. Рабочий ток до 15 А на контакт позволяет использовать разъем в цепях питания и управления различного оборудования.

Широкий температурный диапазон от минус 60 до плюс 200 градусов Цельсия открывает возможности для монтажа изделия в составе систем, эксплуатируемых как в условиях низких температур, так и при значительном нагреве. Всеклиматическое исполнение делает соединитель пригодным для применения в различных климатических зонах без дополнительной защиты.

Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов подтверждают пригодность разъема для ответственных применений, включая стационарно устанавливаемое оборудование с периодическим обслуживанием. Срок сохраняемости 15 лет позволяет использовать изделие в составе долгосрочных проектов и формировать складской резерв без риска деградации характеристик.
