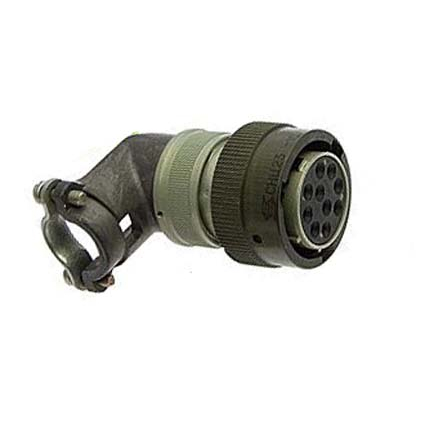

Назначение соединителя СНЦ23-10-22-Р-8-Б-В

Соединитель СНЦ23-10-22-Р-8-Б-В представляет собой электрическое соединительное устройство, предназначенное для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и электротехнических установок. Изделие применяется для разъёмного соединения кабельных линий и приборных блоков, обеспечивая надёжный электрический контакт и механическую фиксацию сочленяемых частей. Соединитель рассчитан на эксплуатацию в стационарных и подвижных установках, где требуется устойчивость к вибрационным и ударным воздействиям.

Конструкция СНЦ23-10-22-Р-8-Б-В допускает использование в цепях постоянного и переменного тока при максимальном рабочем напряжении до 700 В. Количество контактов составляет 10, что позволяет коммутировать несколько независимых электрических линий в одном корпусе. Условный диаметр корпуса равен 22 мм, что определяет габаритную совместимость с ответными частями серии СНЦ23 соответствующего типоразмера.

Конструктивные особенности и технические характеристики

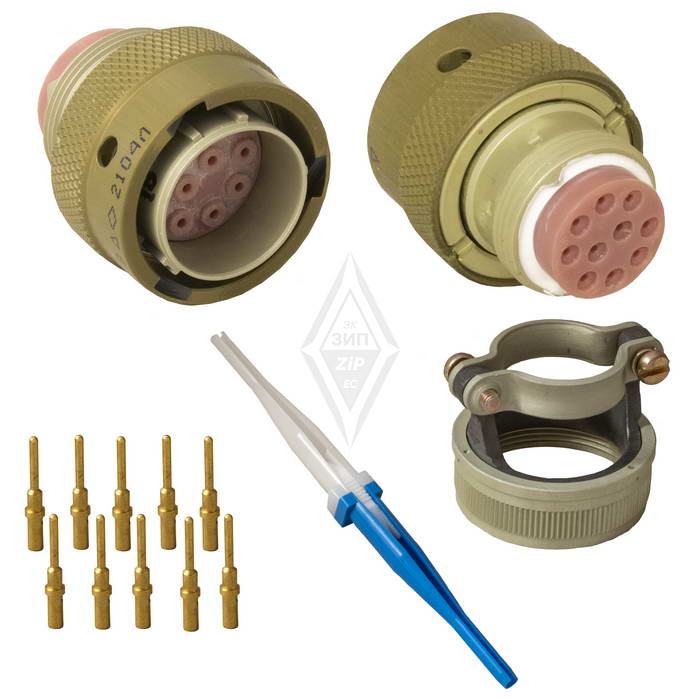

Соединитель выполнен по двухчастной схеме и состоит из вилки и розетки. В зависимости от конкретного применения изделие может быть изготовлено в блочном (приборном) или кабельном исполнении. Конструкция предусматривает варианты без кожуха, с прямым или угловым кожухом, а также с обоймой под термоусадочные трубки, что расширяет возможности монтажа в различных компоновочных условиях.

Сочленение вилки и розетки осуществляется байонетным механизмом, который обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения. Многошпоночная поляризация корпусов исключает ошибочное подключение при монтаже. Многопозиционная установка изолятора позволяет гибко настраивать ориентацию контактов относительно корпуса, что удобно при прокладке кабелей в ограниченном пространстве.

Ключевые параметры

• Количество контактов — 10
• Условный диаметр корпуса — 22 мм
• Максимальное рабочее напряжение — 700 В
• Покрытие контактов — золото
• Диаметр контактов — 1,5 мм (в зависимости от конструкции может варьироваться от 1 до 2 мм)
• Срок службы — до 15 лет
• Сочленение — байонетное
• Поляризация корпусов — многошпоночная
• Установка изолятора — многопозиционная

Золотое покрытие контактов обеспечивает стабильно низкое переходное сопротивление и защиту контактных поверхностей от коррозии, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред.

Условия эксплуатации и области применения

Соединитель СНЦ23-10-22-Р-8-Б-В предназначен для работы в условиях воздействия синусоидальных вибраций и механических ударов, что подтверждает его пригодность для применения в подвижных узлах оборудования и на транспортных средствах. Рабочий температурный диапазон составляет от минус 60 до плюс 200 градусов Цельсия, что позволяет использовать изделие как в условиях Крайнего Севера, так и в зонах с повышенной тепловой нагрузкой.

Изделие находит применение в электротехнике и электронике при построении систем управления, измерительных комплексов, силовых и сигнальных цепей. Благодаря сочетанию компактных размеров, высокой плотности контактов и стойкости к внешним воздействиям соединитель подходит для ответственных узлов, где предъявляются повышенные требования к надёжности электрических соединений в течение длительного срока эксплуатации.
