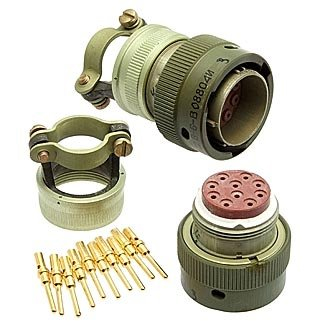

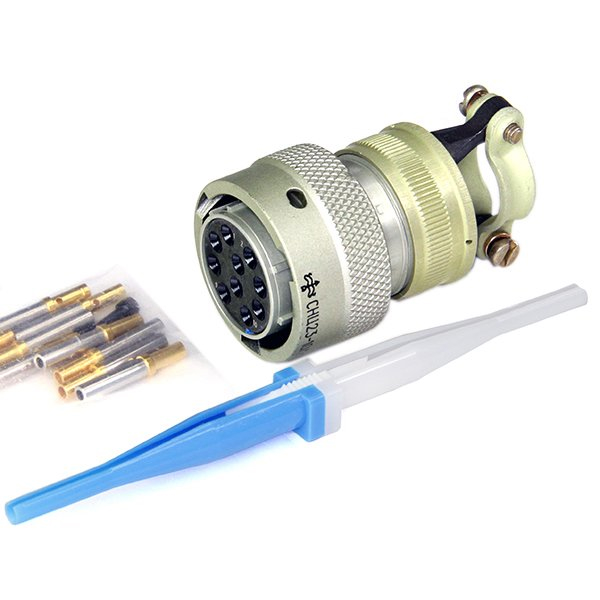

СНЦ23-10-22-В-6-В

Цена:

700 ₽

Технические характеристики

Соединители СНЦ23-10-22-В-6-В 5

Соединители СНЦ23-10-22-В-6-В представляют собой цилиндрические низкочастотные малогабаритные соединители, предназначенные для внутреннего монтажа с байонетным соединением. Они могут использоваться в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном рабочем напряжении до 700 В.

Структура и обозначение

Соединители состоят из двух частей: вилки и розетки. В зависимости от конструкции, они могут быть как приборными, так и кабельными. Обозначение СНЦ23-10-22-В-6-В расшифровывается следующим образом:

СНЦ23 — тип соединителя;
10 — количество контактов;
22 — условный размер корпуса;
В — вид корпуса вилка ;
6 — конструктивное исполнение (кабельная часть с прямым кожухом).

Существует несколько вариантов конструктивного исполнения, включая приборную часть, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

Технические характеристики

Основные технические параметры соединителей СНЦ23-10-22-В-6-В включают:

Параметр	Значение
Максимальное рабочее напряжение

Описание

СНЦ23-10-22-В-6-В

СНЦ23-10-22-В-6-В: десятиконтактный цилиндрический разъём для внутреннего монтажа

СНЦ23-10-22-В-6-В — малогабаритный низкочастотный цилиндрический соединитель серии СНЦ23, рассчитанный на надёжное многоконтактное подключение цепей постоянного и переменного тока. Исполнение применяется в аппаратуре общего и специального назначения, где важны стабильность электрического контакта, механическая фиксация и устойчивость к внешним воздействиям.

Расшифровка обозначения

Маркировка СНЦ23-10-22-В-6-В описывает конструктивное исполнение разъёма:

СНЦ23 — серия цилиндрических низкочастотных малогабаритных соединителей.
10 — количество контактов.
22 — условный размер корпуса.
В — вилка.
6 — кабельное исполнение с прямым кожухом.
В — всеклиматическое исполнение.

Таким образом, СНЦ23-10-22-В-6-В представляет собой кабельную десятиконтактную вилку с прямым кожухом, предназначенную для внутреннего объёмного монтажа.

Конструкция и принцип соединения

Разъём выполнен в цилиндрическом корпусе и использует байонетное сочленение. Такой способ фиксации позволяет быстро соединять и разъединять части разъёма, одновременно обеспечивая защиту от случайного расстыковывания при вибрационных и эксплуатационных нагрузках. Многошпоночная поляризация исключает неправильную ориентацию вилки относительно ответной части при подключении.

Контактная группа рассчитана на монтаж проводников методом обжимки. Это решение обеспечивает повторяемое качество соединения провод–контакт, снижает переходное сопротивление и подходит для серийного изготовления кабельных жгутов. Контакты имеют золотое покрытие, повышающее устойчивость контактной поверхности к окислению и способствующее стабильному электрическому соединению при многократных циклах сочленения.

Основные технические параметры

Параметр	Значение
Тип	Цилиндрический низкочастотный разъём
Конфигурация	Кабельная вилка с прямым кожухом
Количество контактов	10
Условный размер корпуса	22
Диаметр контактов	1,5 мм
Рабочий ток на контакт	до 6 А
Максимальный ток на контакт	до 12 А
Рабочее напряжение	до 700 В
Частота переменного тока	до 3 МГц
Сопротивление контакта	не более 2,5 мОм
Сопротивление изоляции	не менее 5000 МОм
Число сочленений-расчленений	не менее 500
Минимальная наработка	не менее 1000 часов
Температурный диапазон	от −60 до +155 °C
Монтаж проводов	Обжимкой
Исполнение	Внутренний монтаж, всеклиматическое

Приведённые параметры характеризуют конкретную конфигурацию СНЦ23-10-22-В-6-В; при разработке аппаратуры следует сверять их с документацией на применяемую партию и ответную часть разъёма.

Где применяется СНЦ23-10-22-В-6-В

Десятиконтактная конфигурация удобна для передачи питания, управляющих сигналов, дискретных цепей и служебных линий в составе одного кабельного соединения. Разъём может применяться:

В блоках радиоэлектронной аппаратуры.
В системах промышленной автоматики и управления.
В измерительном и испытательном оборудовании.
В кабельных жгутах машин, приборов и специализированной техники.
В оборудовании, работающем при вибрации, перепадах температуры и повышенных требованиях к надёжности межблочных соединений.

Серия СНЦ23 рассчитана на цепи постоянного тока и переменного тока частотой до 3 МГц, что делает такие соединители применимыми не только для силовых, но и для части низкочастотных сигнальных соединений.

Что учитывать при подборе

При включении СНЦ23-10-22-В-6-В в конструкцию необходимо согласовать несколько параметров:

Ответная часть должна соответствовать серии СНЦ23, размеру корпуса 22, количеству и расположению десяти контактов, а также поляризации.
Сечение проводника и технология обжима должны соответствовать контактам диаметром 1,5 мм и требуемой токовой нагрузке.
Нагрузку следует оценивать не только по номинальному току одного контакта, но и по суммарному тепловыделению группы контактов, условиям прокладки жгута и температуре внутри оборудования.
Для высоковольтных цепей важно соблюдать требования по изоляционным расстояниям, разделению цепей и качеству монтажа.
При проектировании подключений необходимо учитывать, что разъём предназначен для внутреннего монтажа и является негерметичным исполнением.

СНЦ23-10-22-В-6-В сочетает десятиконтактную компоновку, байонетную фиксацию, обжимной монтаж и всеклиматическое исполнение. Благодаря этому разъём подходит для надёжных разъёмных соединений внутри промышленной, измерительной и специальной электронной аппаратуры.
