СНЦ23-10-18-Р-8-В: угловой кабельный разъём для надёжных межблочных соединений

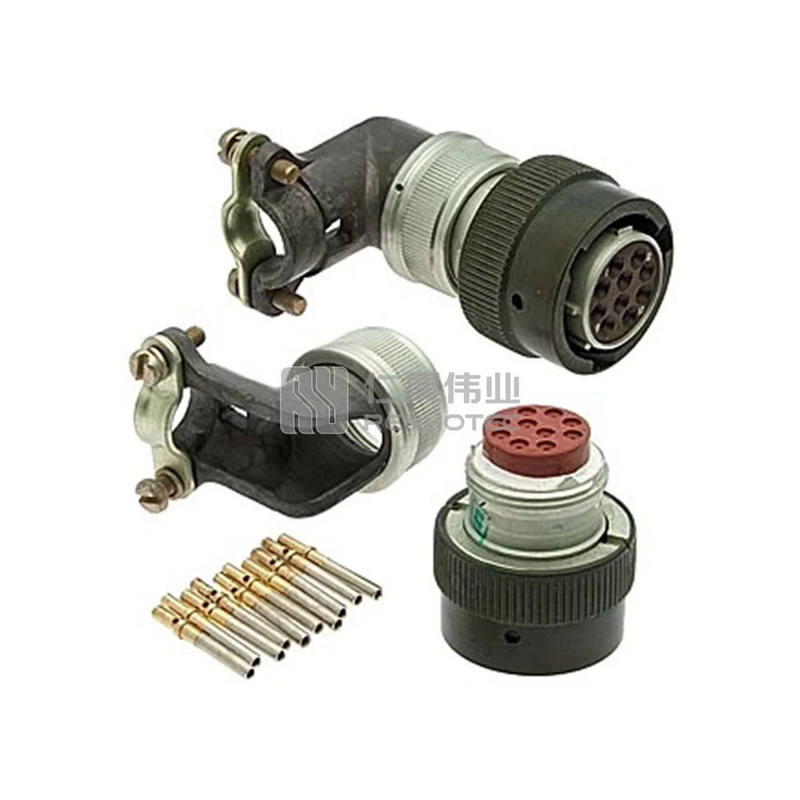

СНЦ23-10/18Р-8-В — цилиндрический многоконтактный электрический соединитель серии СНЦ23, предназначенный для внутреннего монтажа в цепях постоянного, переменного и импульсного тока. Исполнение с байонетным сочленением, кабельной частью и угловым кожухом делает его практичным решением для оборудования, где важно обеспечить виброустойчивое подключение и компактный вывод кабеля.

Конструкция и расшифровка маркировки

Обозначение СНЦ23-10/18Р-8-В указывает на принадлежность изделия к семейству цилиндрических низкочастотных соединителей СНЦ23. В данном исполнении используется контактная часть на 10 контактов и корпус условного размера 18 . Буква «Р» обозначает розеточную часть, «8» — кабельное исполнение с угловым кожухом, а «В» — всеклиматическое исполнение.

Серия СНЦ23 относится к многопозиционным соединителям внутреннего монтажа с локальной защитой контактной группы. Соединитель формируется из кабельной и приборной частей, что позволяет применять его для разъёмных соединений между жгутами, блоками и функциональными модулями аппаратуры.

Ключевые особенности СНЦ23-10/18Р-8-В

• Байонетное соединение обеспечивает быстрое сочленение и расчленение разъёма с надёжной механической фиксацией.

• Угловой кожух помогает организовать отвод кабеля при ограниченном монтажном пространстве, например у стенки корпуса, панели или внутри плотной кабельной трассы.

• 10 контактных позиций подходят для коммутации сигнальных, управляющих и питающих цепей в пределах параметров конкретной контактной группы.

• Всеклиматическое исполнение расширяет возможности применения в аппаратуре, работающей при воздействии перепадов температуры, вибрации и высокой влажности.

• Внутренний монтаж ориентирован на использование внутри приборов, шкафов, стоек, машин и других технических систем.

Электрические и эксплуатационные параметры серии

Для соединителей СНЦ23 заявлена работа в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. В зависимости от типоразмера и диаметра контактов серия может использоваться при напряжении до 700 В ; для исполнения с сочетанием 10/18 в технической документации указывается класс рабочего напряжения до 400 В .

Типовые показатели серии СНЦ23:

Токовая нагрузка определяется не только серией разъёма, но и диаметром установленных контактов. Для СНЦ23 приводятся значения до 11 А для контактов диаметром 1,0 мм, до 20 А для 1,5 мм и до 35 А для 2,0 мм. При проектировании важно сверять конкретное исполнение контактной группы с документацией на изделие.

Где применяется разъём

СНЦ23-10/18Р-8-В может использоваться в аппаратуре, где требуется многоконтактное разъёмное соединение кабелей с устойчивостью к механическим и климатическим воздействиям. Типовые области применения включают:

• промышленную автоматику и системы управления;

• контрольно-измерительную аппаратуру;

• источники питания и распределительные устройства;

• бортовые, транспортные и специального назначения системы;

• приборные шкафы, панели и модульное электронное оборудование;

• кабельные жгуты, требующие компактного углового вывода.

Байонетная фиксация особенно полезна в оборудовании с вибрационными нагрузками: она снижает риск самопроизвольного ослабления сочленения по сравнению с нефиксируемыми разъёмными соединениями.

Что проверить перед применением

При подборе ответной части и подготовке монтажа необходимо проверить:

1. Совместимость контактной части: количество контактов, схема расположения и поляризация должны совпадать.

2. Соответствие кабельной и приборной частей: розетка СНЦ23-10/18Р-8-В должна работать с ответным соединителем того же типоразмера и исполнения.

3. Диаметр контактов и допустимый ток для каждой подключаемой цепи.

4. Требуемое рабочее напряжение с учётом условий эксплуатации и класса изоляции.

5. Направление углового кожуха и допустимый радиус изгиба кабеля.

6. Требования к оконцеванию проводов: для соединителей СНЦ23 обычно используется монтаж контактов обжимом.

Таким образом, СНЦ23-10/18Р-8-В представляет собой 10-контактную кабельную розетку в угловом исполнении для надёжного соединения электрических цепей внутри технической аппаратуры. Его ключевые преимущества — байонетное сочленение, компактная компоновка кабельного вывода, многоконтактная конструкция и адаптация к сложным условиям эксплуатации.
