Назначение и область применения

Соединитель СНЦ23-10-18-В-2-В предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на рабочее напряжение до 700 В и применяется преимущественно для внутреннего монтажа в условиях всеклиматического исполнения. Изделие востребовано в промышленном оборудовании, измерительной технике, системах автоматизации и других областях, где требуется разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Конструкция допускает многократное сочленение и расчленение, что делает соединитель удобным для обслуживания и замены отдельных узлов. Благодаря байонетному механизму фиксации соединение выполняется быстро и надёжно, исключая самопроизвольное разъединение при вибрациях и механических нагрузках.

Конструктивные особенности и технические характеристики

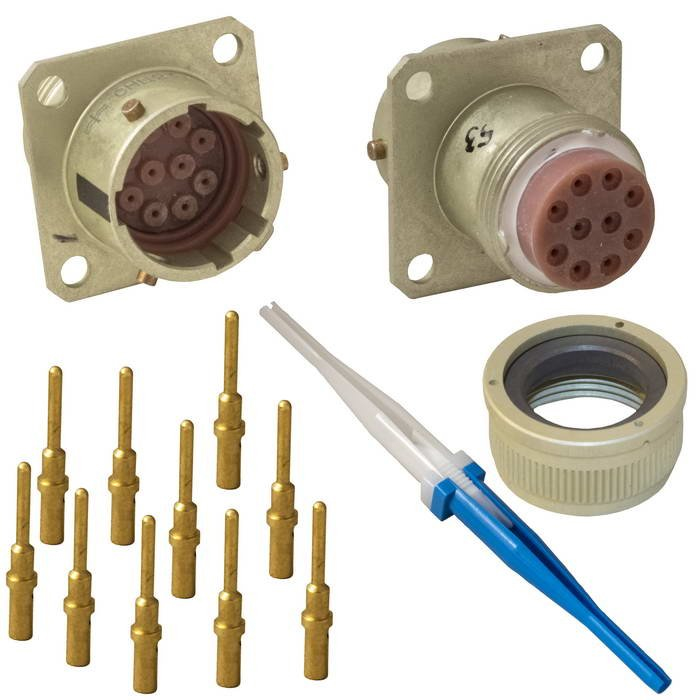

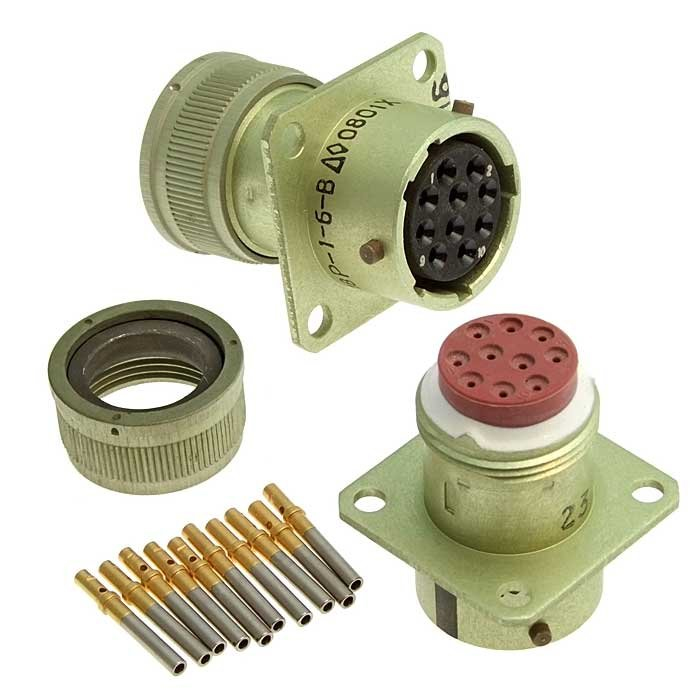

СНЦ23-10-18-В-2-В относится к цилиндрическим многопозиционным соединителям. Корпус имеет условный размер 18, а количество контактов составляет 10. Конструктивное исполнение 2 подразумевает приборную часть с прямым кожухом. Вилки и розетки могут быть как приборными, так и кабельными, что обеспечивает гибкость при проектировании различных систем.

Корпус оснащён пятишпоночной поляризацией. Это позволяет устанавливать изолятор в нескольких позициях, предотвращая ошибочное соединение и обеспечивая правильную ориентацию при стыковке. Покрытие контактов выполнено из золота, что гарантирует стабильную проводимость и защиту от коррозии даже при длительной эксплуатации.

Ключевые параметры изделия:

• Тип соединителя: цилиндрический многопозиционный
• Количество контактов: 10
• Условный размер корпуса: 18
• Конструктивное исполнение: 2 (приборная часть с прямым кожухом)
• Максимальный ток на контакт: до 15 А
• Рабочее напряжение: до 700 В
• Частота тока: до 3 МГц
• Рабочий температурный диапазон: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений и расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Эксплуатационные преимущества

Соединитель рассчитан на работу в условиях всеклиматического исполнения, что подтверждается широким температурным диапазоном от минус 60 до плюс 200 градусов Цельсия. Это позволяет применять изделие как в холодных, так и в жарких климатических зонах, а также внутри оборудования с повышенным тепловыделением.

Минимальная наработка в 1000 часов и допустимое количество сочленений и расчленений, равное 500, свидетельствуют о высокой механической и электрической надёжности. Срок сохраняемости 15 лет делает соединитель пригодным для длительного хранения без потери эксплуатационных свойств, что особенно важно для резервного фонда и складских запасов.

Золотое покрытие контактов обеспечивает низкое переходное сопротивление и устойчивость к окислению. В сочетании с байонетным креплением и пятишпоночной поляризацией это гарантирует стабильное электрическое соединение и защиту от неправильной стыковки. Изделие подходит для систем, где важны регулярная разборка и сборка, поскольку конструкция сохраняет свои характеристики на протяжении всего заявленного ресурса.

Соединитель поставляется без пинов, что позволяет самостоятельно комплектовать его контактами в соответствии с конкретными требованиями монтажа. Такое решение удобно при мелкосерийном производстве, ремонте и модернизации оборудования, когда необходима индивидуальная распайка проводников.
