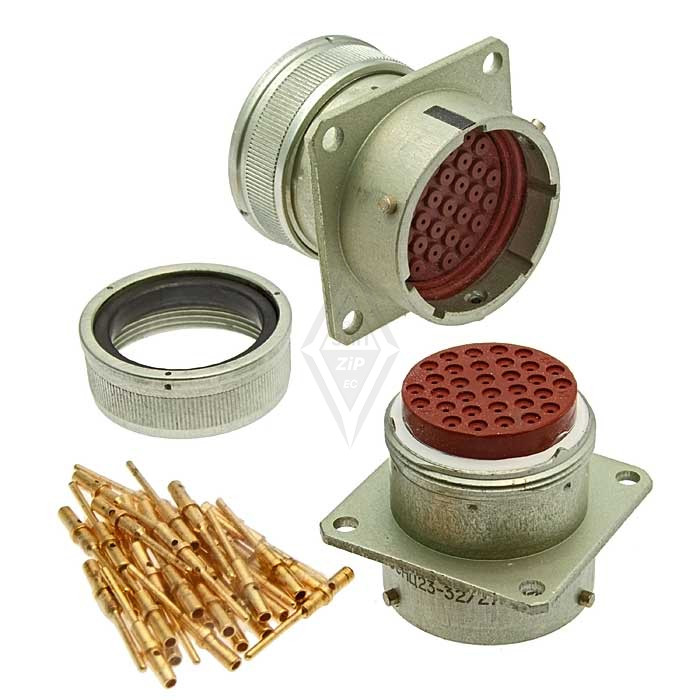

Назначение соединителя СНЦ2-32/27В-1 «5»

СНЦ2-32/27В-1 «5» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Изделие обеспечивает надёжное соединение и разъединение проводников при монтаже, наладке и эксплуатации оборудования. Соединитель рассчитан на работу в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 700 В (амплитудное значение).

Благодаря всеклиматическому исполнению и расширенному диапазону рабочих температур, изделие подходит для применения в составе аппаратуры, эксплуатируемой в сложных условиях окружающей среды, включая воздействие повышенной влажности, солевого тумана, инея и росы, а также резких перепадов температур. Соединитель ориентирован на внутренний монтаж.

Конструктивные особенности и принцип действия

Соединитель состоит из двух ответных частей — вилки и розетки. В обозначении СНЦ2-32/27В-1 литера «В» указывает на вилку, а конструктивное исполнение «1» соответствует приборной вилке. Вилки и розетки линейки могут выпускаться как в приборном, так и в кабельном вариантах, что обеспечивает гибкость при проектировании соединительных трактов.

Сочленение частей осуществляется байонетным механизмом, который обеспечивает быстрое, надёжное и исключающее самопроизвольное расчленение соединение. Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе гарантируют однозначное ориентирование ответных частей и защиту от неправильного сочленения.

Монтаж проводов выполняется методом обжимки, что повышает технологичность сборки и стабильность контактного соединения. Контакты имеют золотое покрытие, обеспечивающее низкое переходное сопротивление, высокую коррозионную стойкость и стабильность электрических параметров в течение всего срока службы.

Основные технические характеристики

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный
• Количество контактов: 32
• Условный размер корпуса: 27
• Рабочее напряжение: до 700 В (амплитудное значение)
• Рабочий диапазон частот: до 3 МГц
• Сопротивление изоляции: 5000 МОм
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 25 лет
• Рабочая температура окружающей среды: от минус 60 до плюс 155 градусов Цельсия
• Климатическое исполнение: всеклиматическое
• Приёмка: «5»

Маркировка и расшифровка условного обозначения

Условное обозначение СНЦ2-32/27В-1 расшифровывается следующим образом: СНЦ2 — тип соединителя; 32 — количество контактов; 27 — условный размер корпуса; В — вилка; 1 — конструктивное исполнение (приборная вилка). Индекс «В» дополнительно указывает на всеклиматическое исполнение изделия. Приёмка «5» подтверждает соответствие изделия установленным требованиям по контролю качества и проведению приёмо-сдаточных испытаний на предприятии-изготовителе.

Особенности применения и эксплуатации

Соединитель СНЦ2-32/27В-1 «5» предназначен для стационарной установки на панелях, платах и корпусах радиоэлектронных блоков. Приборное исполнение вилки предполагает её жёсткое закрепление на корпусе аппаратуры, в то время как ответная кабельная часть соединителя обеспечивает подвод внешних цепей. Байонетный замок фиксирует соединение поворотом на определённый угол, что сокращает время на монтаж и демонтаж при техническом обслуживании.

Изделие рассчитано на длительную эксплуатацию без промежуточного обслуживания контактов: золотое покрытие препятствует образованию окисных плёнок и сохраняет стабильное переходное сопротивление. Высокое сопротивление изоляции 5000 МОм обеспечивает минимальные токи утечки между соседними цепями, что особенно важно при коммутации слаботочных сигналов.

Срок сохраняемости не менее 25 лет позволяет использовать изделие в аппаратуре длительного хранения, а наработка не менее 1000 часов и ресурс в 500 сочленений-расчленений достаточны для большинства задач промышленной и специальной радиоэлектроники. Рабочий температурный диапазон от минус 60 до плюс 155 градусов Цельсия охватывает условия холодного климата и эксплуатацию вблизи источников тепловыделения.
