| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

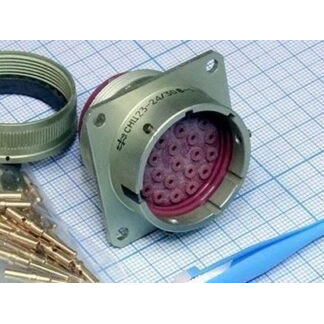

7492ПОПЛАВОК СИНИЙ СНЦ23 |  | ПОД ЗАКАЗ | ||||||
7648РАЗЪЕМ СНЦ23-10/18В-1-В В ЗАВ. УПАК. | «ОТК» |  | ПОД ЗАКАЗ | |||||
7804СНЦ2-32/27В-1 | «5» |  | ПОД ЗАКАЗ | 1350 ₽ | ||||
7814СНЦ23 ПИНЫ ВИЛКИ 1ММ. |  | ПОД ЗАКАЗ | ||||||
7815СНЦ23 ПИНЫ РОЗЕТКИ 1Производитель: Элекон |  | ПОД ЗАКАЗ | 50 ₽ | |||||

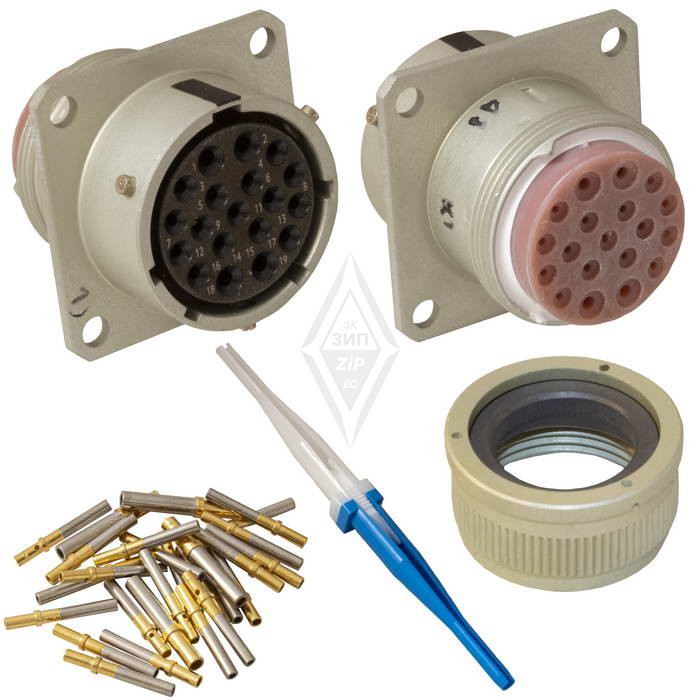

7816СНЦ23 ПИНЫ РОЗЕТКИ 1ММ. |  | ПОД ЗАКАЗ | ||||||
7817СНЦ23----/30В-12Производитель: Элекон |  | ПОД ЗАКАЗ | ||||||

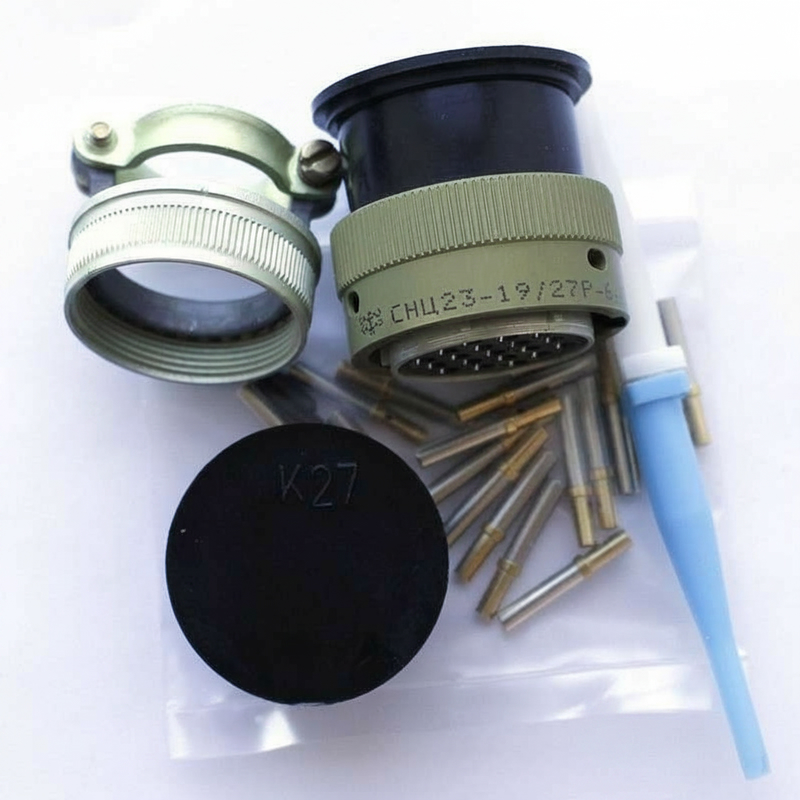

7818СНЦ23----/30В-2Производитель: Элекон |  | ПОД ЗАКАЗ | ||||||
7819СНЦ23-10-18-В-2-В |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
7820СНЦ23-10-18-В-6-Б-В |  | ПОД ЗАКАЗ | 700 ₽ | |||||
7821СНЦ23-10-18-Р-8-В |  | ПОД ЗАКАЗ | 1350 ₽ | |||||

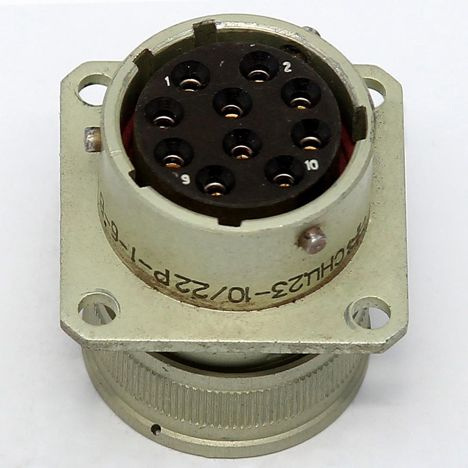

7822СНЦ23-10-22-В-6-В |  | ПОД ЗАКАЗ | 700 ₽ | |||||

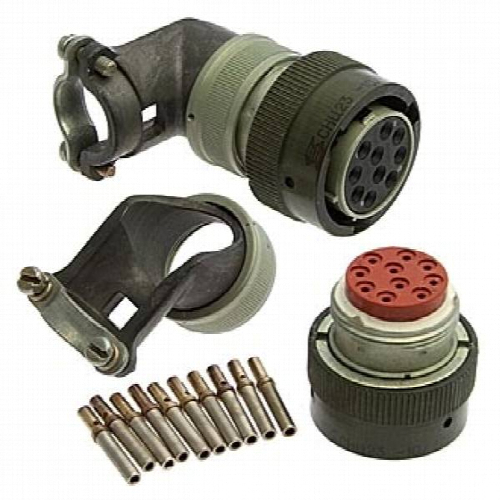

7823СНЦ23-10-22-Р-8-Б-В |  | ПОД ЗАКАЗ | 700 ₽ | |||||
7824СНЦ23-10/18-В-6-Б-В |  | ПОД ЗАКАЗ | 14100 ₽ | |||||
7825СНЦ23-10/18В-1-Б-В |  | ПОД ЗАКАЗ | 1350 ₽ | |||||
7826СНЦ23-10/18В-1-В |  | ПОД ЗАКАЗ | 1300 ₽ | |||||
7827СНЦ23-10/18В-13-Б-В |  | ПОД ЗАКАЗ | 1450 ₽ | |||||
7828СНЦ23-10/18В-13-Б-В |  | ПОД ЗАКАЗ | ||||||

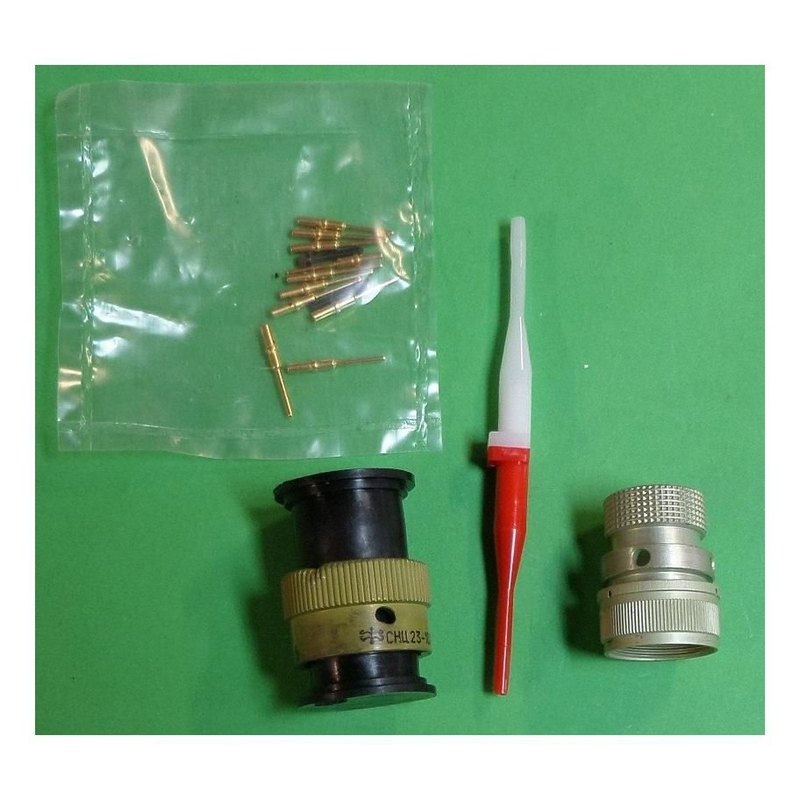

7829СНЦ23-10/18В-13-Б-В |  | ПОД ЗАКАЗ | ||||||

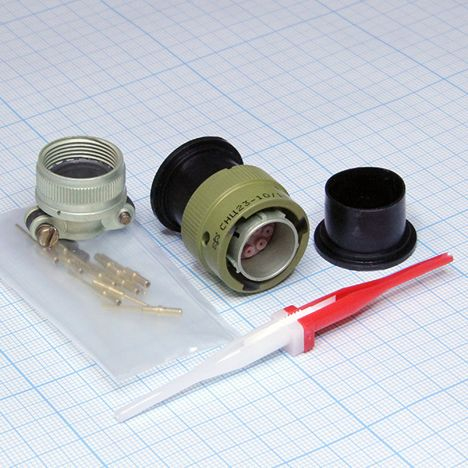

7830СНЦ23-10/18В-6-Б-В |  | ПОД ЗАКАЗ | ||||||
7831СНЦ23-10/18В-6-Б-В |  | ПОД ЗАКАЗ | 2350 ₽ | |||||
7832СНЦ23-10/18В-6-В |  | ПОД ЗАКАЗ | ||||||
7833СНЦ23-10/18Р-1-Б-В |  | ПОД ЗАКАЗ | ||||||

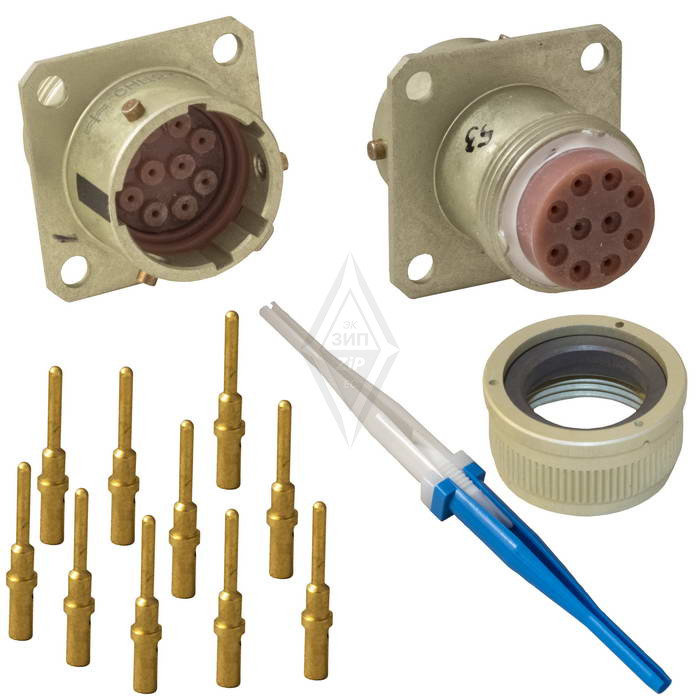

7834СНЦ23-10/18Р-11-В |  | ПОД ЗАКАЗ | 1100 ₽ | |||||

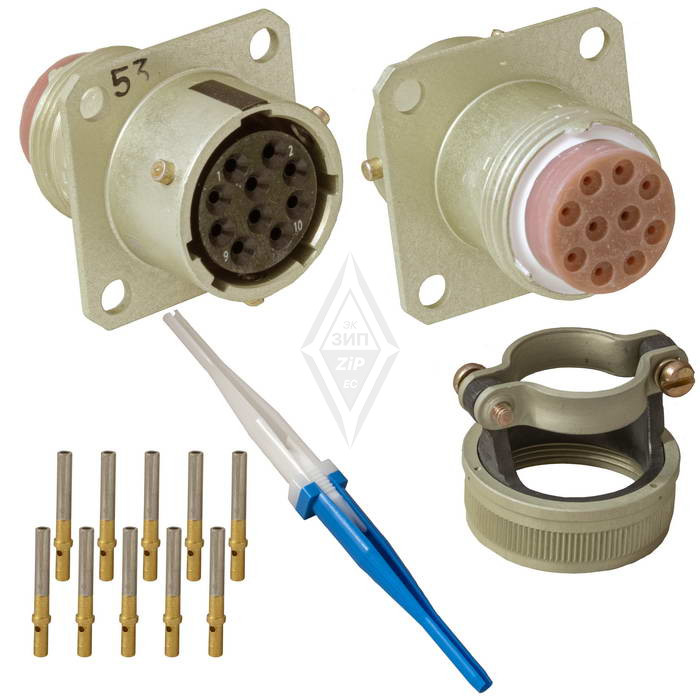

7835СНЦ23-10/18Р-2-В |  | ПОД ЗАКАЗ | 1500 ₽ |
Соединители СНЦ23 — это цилиндрические многопозиционные электрические разъемы внутреннего объемного монтажа с локальной защитой контактов (номер разработки 23). Они предназначены для соединения электрических цепей в радиоэлектронной аппаратуре.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип тока | Постоянный, переменный (до 3 МГц), импульсный |
| Напряжение | До 700 В (амплитудное значение) |
| Ток на контакт | До 35 А (зависит от диаметра контакта) |
| Диаметры контактов | 1,0 мм; 1,5 мм; 2,0 мм |
| Ток для 1,0 мм | 11 А |
| Ток для 1,5 мм | 20 А |
| Ток для 2,0 мм | 35 А |
| Сопротивление контактов | ≤ 4,0 мОм (1,0 мм); ≤ 2,5 мОм (1,5 мм) |
| Сопротивление изоляции | ≥ 5000 Мом (нормальные условия) |
| Рабочая температура | от −60 °C до +200 °C (с учётом перегрева контактов) |
| Срок сохраняемости | 15 лет |
Конструкция
Состав : состоят из приборной и кабельной части (вилка и розетка)
Типы исполнения : вилки и розетки могут быть как приборными, так и кабельными
Кожух : без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки
Количество контактов : 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
Условные размеры корпуса : 14, 18, 22, 24, 27, 30, 33, 36, 39
Покрытие контактов : золото, серебро
Монтаж и исполнение
Метод монтажа : обжимка (для СНЦ23, СНЦ23Л, СНЦ131)
Климатическое исполнение : всеклиматическое «В» по ГОСТ В 20.39.404-81
Категория качества : «ОТК», «ОСМ»
Тип : низкочастотный, негерметичный, цилиндрический
Соединители СНЦ23 широко применяются в радиоэлектронной аппаратуре для внутреннего монтажа, где требуется надёжное многопозиционное соединение с защитой контактов.
