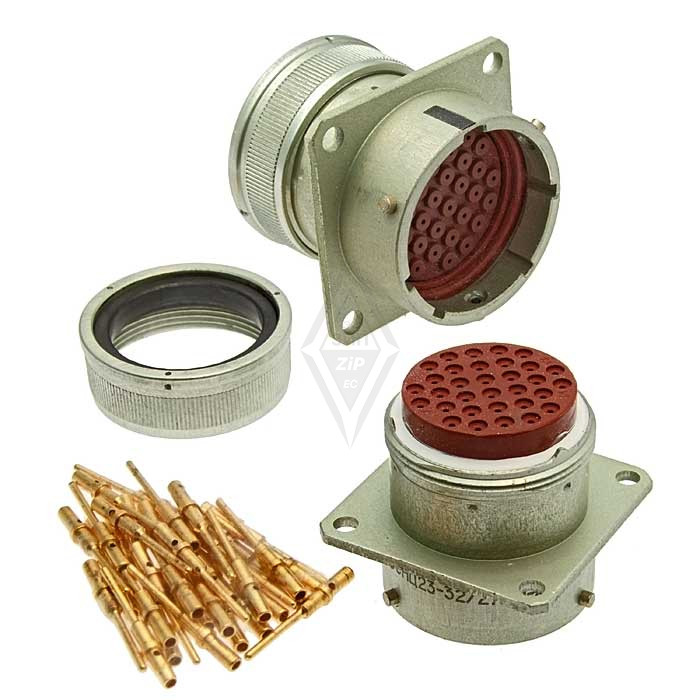

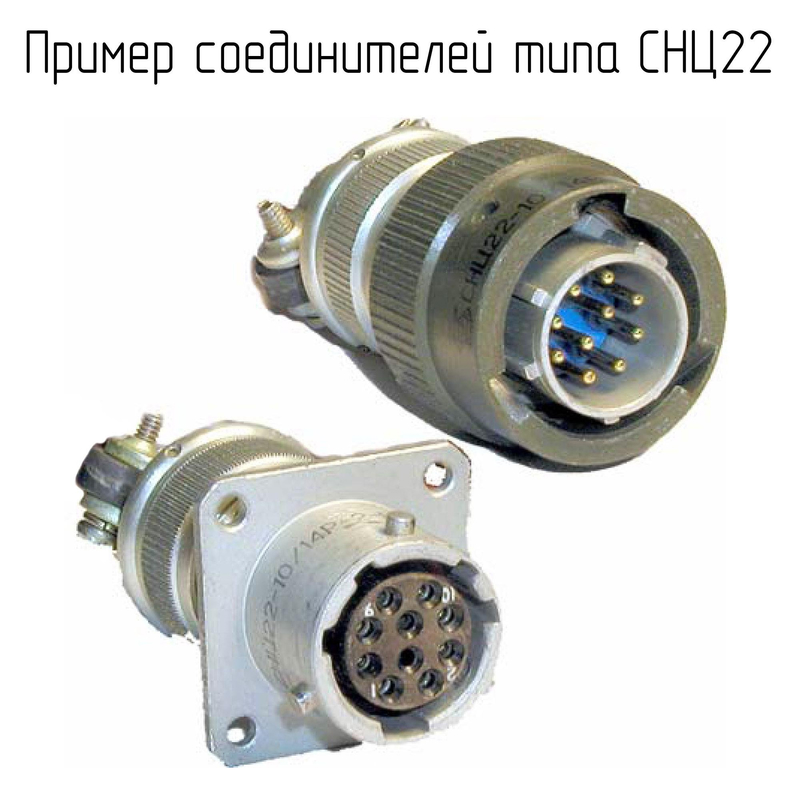

СНЦ22-32/22Р-1 — это цилиндрический низкочастотный субминиатюрный соединитель, предназначенный для использования в электрических цепях. Он относится к серии СНЦ22 и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : Субминиатюрный цилиндрический, внутреннего монтажа.
• Количество контактов : 32.
• Условный размер корпуса : 22.
• Тип сочленения : Байонетный, что обеспечивает надежное соединение.
• Покрытие контактов : Золото, что способствует улучшению проводимости и устойчивости к коррозии.

Электрические параметры

• Максимальное рабочее напряжение : 500 В (амплитудное значение).
• Рабочий ток на каждый контакт : от 3,4 А до 5 А.
• Максимальный ток на одиночный контакт : 11 А.
• Сопротивление контактов : не более 5 мОм.

Конструктивные особенности

СНЦ22-32/22Р-1 состоит из двух частей:

• Приборная часть :.
• Кабельная часть : также может быть выполнена с различными типами кожухов (прямым или с обоймой под термоусаживающуюся трубку).

Условия эксплуатации

Соединитель предназначен для работы в широком диапазоне температур:

• Температура окружающего воздуха : от -60° С до +155° С.
• Устойчив к воздействию высокой влажности и механическим воздействиям, включая вибрацию и удары.

Применение

СНЦ22-32/22Р-1 может использоваться в различных областях, включая радиотехнику и электронику, где требуется надежное соединение в условиях повышенных требований к климатическим условиям.Таким образом, СНЦ22-32/22Р-1 представляет собой надежное решение для подключения в электрических цепях, обеспечивая высокую производительность и долговечность.
