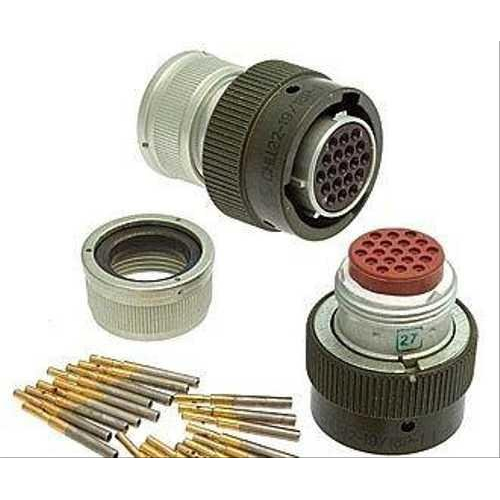

СНЦ22-19/18В-6-а-В 2009г «5»

Цена: ПОД ЗАКАЗ

В наличии: 1 шт.

Технические характеристики

Соединитель СНЦ22‑19/18В‑6‑а‑В «5» относится к типу низкочастотных цилиндрических соединителей СНЦ22, предназначенных для работы в цепях постоянного, переменного и импульсного тока в аппаратурах радиоэлектроники и автоматики.

«СНЦ22» — серия цилиндрических низкочастотных соединителей, рассчитанных на высокие токовые и механические нагрузки.
«19/18» означает общее число контактов (19) и условный размер корпуса (18 мм).
«В» — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и повышенной влажности.
«6» — конструктивное исполнение (здесь обычно розетка кабельного типа с кожухом).
«а» — тип поляризации (многопозиционная), обеспечивающий правильную взаимную ориентацию разъемов.
«В» в конце — дополнительно подчёркивает вариант исполнения (часто тип контактов/покрытие), а индекс «5» в кавычках обычно указывает на исполнение или модификацию по конкретному чертежу, отличному от базового.

Аппараты серии СНЦ22 рассчитаны на максимальное рабочее напряжение до 500 В постоянного тока или амплитудного значения переменного тока, а ток на один контакт обычно составляет от 3,4 до 5 А, с возможным кратковременным пиком до 11 А. Сопротивление контактов не превышает примерно 5 мОм, а сопротивление изоляции — порядка 5000 МОм и выше, что обеспечивает хорошую помехоустойчивость и надёжность соединения. Соединители имеют байонетный механизм замыкания и рассчитаны на не менее 500 циклов сочленения‑расчленения.

Соединитель всеклиматического исполнения предназначен для работы в широком интервале температур окружающей среды, примерно от −60 °С до +155 °С, и при повышенной влажности до 100% с конденсацией влаги. Серия СНЦ22 также обеспечивает устойчивость к вибрациям и механическим ударам, что делает её пригодной для бортовой и авиационной аппаратуры, средств связи и промышленного оборудования.

Описание

Назначение соединителя

Соединитель СНЦ22-19/18В-6-а-В «5» представляет собой низкочастотный цилиндрический электрический соединитель серии СНЦ22. Устройство предназначено для работы в цепях постоянного, переменного и импульсного тока в аппаратуре радиоэлектроники и автоматики. Изделие применяется для коммутации электрических цепей в условиях повышенных механических и токовых нагрузок, где требуется высокая надёжность контактного соединения и устойчивость к внешним воздействиям.

Соединитель рассчитан на эксплуатацию в составе бортовой и авиационной аппаратуры, средств связи, промышленного оборудования и других систем, предъявляющих жёсткие требования к стабильности электрических параметров. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность в широком диапазоне температур и при высокой влажности окружающей среды.

Технические особенности и конструкция

Маркировка изделия содержит информацию о его ключевых параметрах. Обозначение «19/18» указывает на общее число контактов — 19, а также на условный размер корпуса — 18 мм. Буква «В» обозначает всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и при повышенной влажности. Цифра «6» соответствует конструктивному исполнению, в данном случае — розетке кабельного типа с кожухом.

Буква «а» обозначает тип поляризации — многопозиционную, которая обеспечивает правильную взаимную ориентацию ответных частей соединителя и исключает ошибочное сочленение. Завершающая буква «В» дополнительно указывает на вариант исполнения, который может определять тип контактов или вид покрытия. Индекс «5» в кавычках свидетельствует о модификации по конкретному чертежу, отличному от базового исполнения серии.

Соединители серии СНЦ22 оснащены байонетным механизмом замыкания, обеспечивающим быстрое и надёжное соединение и расчленение. Механизм рассчитан не менее чем на 500 циклов сочленения-расчленения, что подтверждает высокий эксплуатационный ресурс изделия.

Электрические параметры

Серия СНЦ22 рассчитана на максимальное рабочее напряжение до 500 В постоянного тока или амплитудного значения переменного тока. Основные электрические характеристики соединителя:

ток на один контакт — от 3,4 до 5 А;
допустимый кратковременный пиковый ток — до 11 А;
сопротивление контактов — не более 5 мОм;
сопротивление изоляции — от 5000 МОм и выше.

Указанные параметры обеспечивают стабильное электрическое соединение с низкими потерями, высокую помехоустойчивость и надёжную работу в цепях с импульсным характером нагрузки. Низкое переходное сопротивление контактов минимизирует нагрев в местах сочленения и способствует сохранению стабильности характеристик на протяжении всего срока службы.

Условия эксплуатации

Соединитель всеклиматического исполнения предназначен для работы в широком интервале температур окружающей среды — примерно от минус 60 °С до плюс 155 °С. Изделие сохраняет работоспособность при повышенной влажности воздуха вплоть до 100 процентов с конденсацией влаги, что позволяет применять его в сложных климатических условиях.

Конструкция серии СНЦ22 обеспечивает устойчивость к вибрационным и ударным механическим воздействиям. Это делает соединитель пригодным для установки в аппаратуре, эксплуатируемой на подвижных объектах, в авиационной технике и промышленном оборудовании, где предъявляются повышенные требования к виброустойчивости и надёжности контактных соединений.

Применение

СНЦ22-19/18В-6-а-В «5» применяется для внутриблочных и межблочных соединений в радиоэлектронной аппаратуре, системах автоматики и управления. Изделие востребовано в тех отраслях, где необходимы устойчивость к перепадам температур, высокая механическая прочность и стабильность электрических параметров на протяжении длительного срока эксплуатации. Приёмка «5» подтверждает соответствие изделия установленным требованиям, а указанный год выпуска — 2009 — позволяет учитывать возраст изделия при планировании замен и обслуживания.
