Назначение и область применения

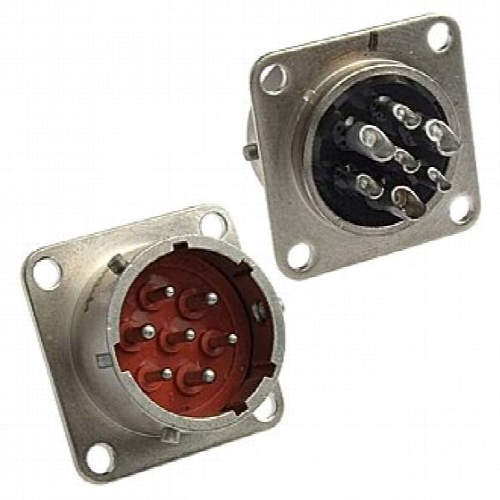

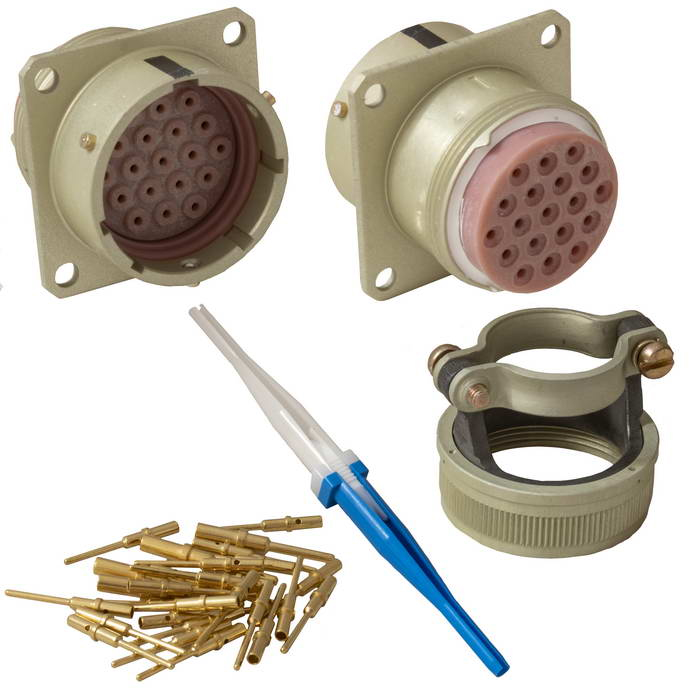

СНЦ22-19/18В-1-В представляет собой цилиндрический низкочастотный субминиатюрный электрический соединитель, разработанный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии СНЦ22 и предназначено для эксплуатации в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение при ограниченном монтажном пространстве.

Благодаря байонетному типу сочленения соединение и рассоединение выполняются быстро и с чёткой фиксацией, что исключает самопроизвольное размыкание при вибрационных и ударных нагрузках. Конструктивное исполнение «приборная часть» предусматривает установку вилки непосредственно на корпус прибора или панель, что делает соединитель удобным для стационарного монтажа в аппаратуре различного назначения.

Изделие рассчитано на всеклиматическое исполнение и может применяться в условиях воздействия пониженных и повышенных температур, повышенной влажности, а также специальных факторов. Это позволяет использовать соединитель как в стационарной наземной аппаратуре, так и в оборудовании, эксплуатируемом в сложных климатических зонах.

Подтверждённые технические особенности

Соединитель имеет 19 контактов диаметром 1 мм с золотым покрытием, что обеспечивает стабильно низкое переходное сопротивление и высокую коррозионную стойкость контактных пар. Сопротивление контактов не превышает 5 мОм, что подтверждает качество контактного соединения и минимальные потери сигнала.

Электрические параметры изделия:

• рабочий ток на каждый контакт — от 3,4 А до 5 А;
• максимальный ток на одиночный контакт — 11 А;
• максимальное рабочее напряжение — 500 В постоянного тока или амплитудное значение переменного тока;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Условный размер корпуса 18 определяет габаритные и присоединительные размеры соединителя. Нормальное положение изолятора обозначено отсутствием дополнительной буквы в маркировке, что соответствует стандартному расположению контактов без углового смещения.

Условия эксплуатации и монтажа

Диапазон рабочих температур окружающей среды составляет от минус 60 до плюс 155 градусов Цельсия. Такой широкий интервал подтверждает пригодность соединителя для применения в аппаратуре, эксплуатируемой в условиях как арктического холода, так и значительного нагрева, включая отсеки с плотной компоновкой электронных компонентов.

Байонетный механизм сочленения обеспечивает быструю и надёжную фиксацию ответных частей, а приборное исполнение вилки предполагает жёсткое крепление на панели или корпусе устройства. Контакты с золотым покрытием сохраняют стабильные характеристики на протяжении всего заявленного ресурса, что важно для цепей с малыми токами и измерительных трактов.

Изделие поставляется как самостоятельная единица для монтажа. Применяемые материалы и покрытия обеспечивают устойчивость к воздействию специальных факторов и позволяют использовать соединитель в аппаратуре ответственного назначения, где предъявляются повышенные требования к надёжности и долговечности электрических соединений.
