Назначение

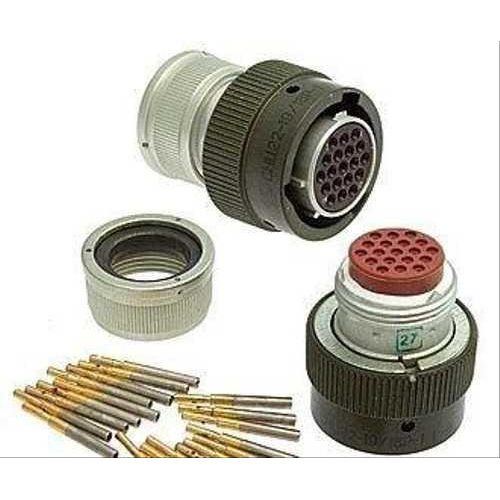

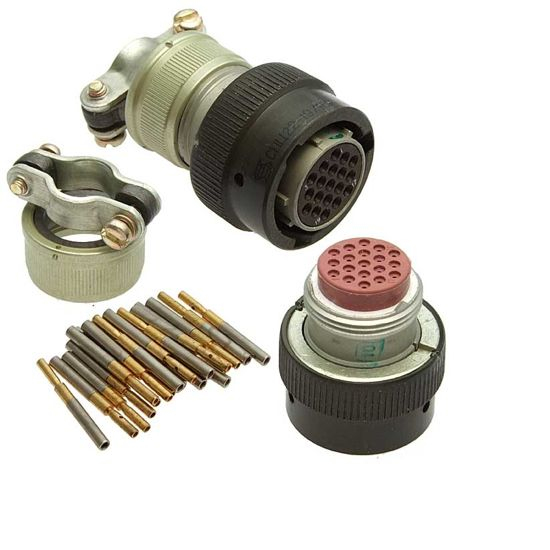

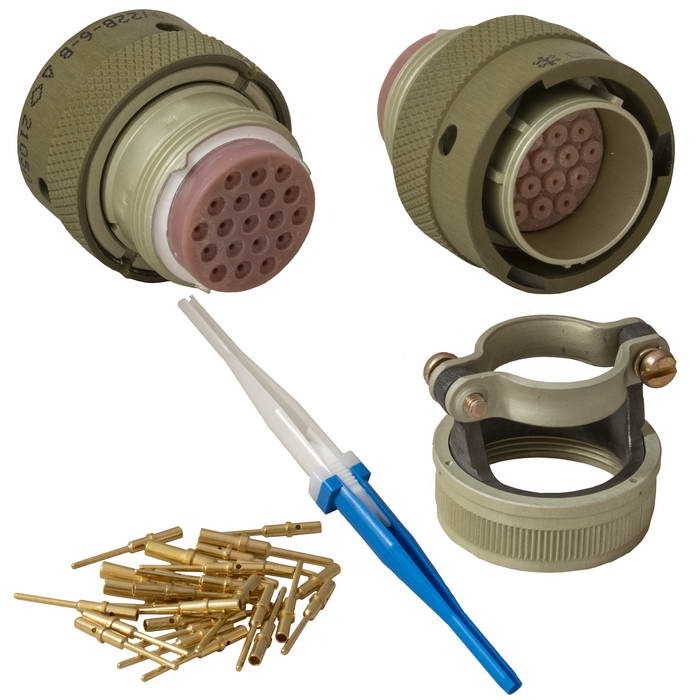

СНЦ22-19/18Р-6-В-В — цилиндрический многопозиционный электрический соединитель (разъём) отечественного производства, выпускаемый под брендом «Элекон». Изделие предназначено для соединения кабельных и приборных линий в условиях переменных климатических воздействий.

Разъём применяется в промышленной и военной электронике, где требуется быстрое и надёжное сочленение с фиксацией от самопроизвольного разъединения. Тип сочленения — байонетный замок, обеспечивающий оперативное подключение и отключение без потери качества контакта.

Серия СНЦ22 объединяет цилиндрические соединители с байонетным замком и локальной защитой контактов. Исполнение с индексом В рассчитано на всеклиматические условия эксплуатации, включая широкий диапазон температур и влажности согласно соответствующим ГОСТ и ТУ.

Подтверждённые особенности

Ниже перечислены характеристики, указанные для данной модели.

• Количество контактов — 19 (штыри или гнёзда).
• Условный размер корпуса — 18; диаметр корпуса соответствует типономиналу 18.
• Исполнение Р — розетка (кабельная или приборная).
• Конструктивное исполнение 6 — типоконструкция серии СНЦ22, обычно связанная с конструкцией без кожуха и специфическим расположением изолятора.
• Индекс В — всеклиматическое исполнение, пригодное для работы в широком диапазоне температур и влажности.
• Рабочий ток на контакт — порядка 4 А, кратковременный — до около 8 А.
• Максимальное рабочее напряжение постоянного тока или амплитудное переменного тока — до 500 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Число сочленений-расчленений — не менее нескольких сотен.
• Минимальный срок сохраняемости в условиях хранения — порядка 15 лет.

Маркировка

Обозначение СНЦ22-19/18Р-6-В-В расшифровывается последовательно: серия, количество контактов, условный размер корпуса, тип исполнения, номер типоконструкции и климатическое исполнение. Артикул изделия — 7810.

Применение

Разъём предназначен для соединения кабельных и приборных линий в составе промышленного и военного оборудования. Байонетный замок позволяет многократно переподключать линии без потери параметров, что подтверждается ресурсом не менее нескольких сотен сочленений-расчленений.

Благодаря всеклиматическому исполнению изделие пригодно для эксплуатации при переменных климатических воздействиях. Локальная защита контактов и высокое сопротивление изоляции обеспечивают стабильность электрических параметров в рабочих условиях.

Для соединения с ответной частью следует подбирать изделие соответствующего типономинала и исполнения. Монтаж выполняется в составе кабельных сборок и приборных блоков с учётом указанных токовых и температурных нагрузок.
