Назначение и область применения

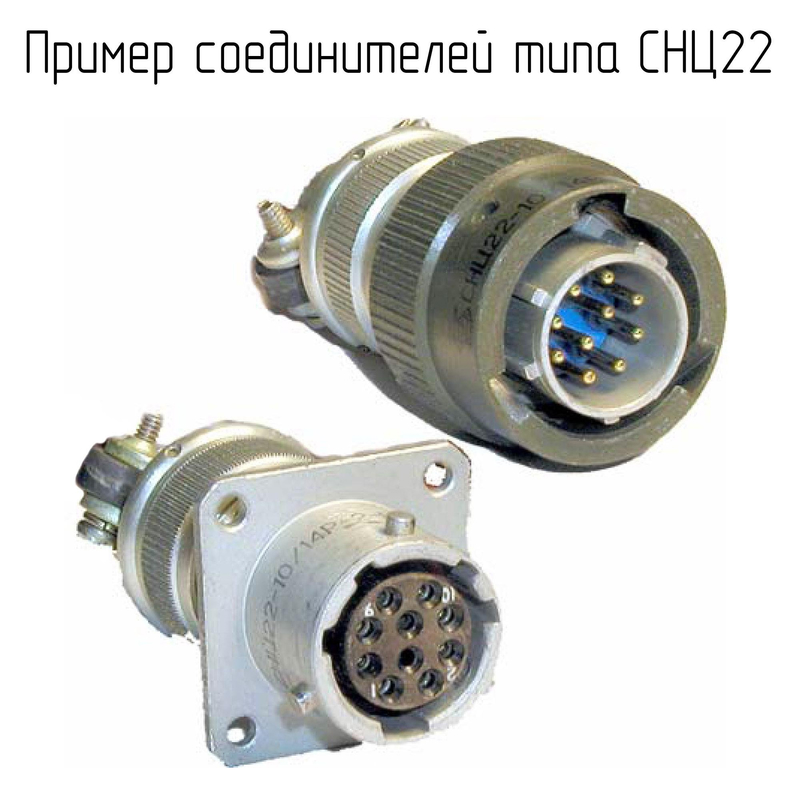

СНЦ22-19/18Р-11-В — цилиндрический низкочастотный субминиатюрный соединитель, разработанный в 1990 году. Изделие предназначено для коммутации электрических цепей в электронной аппаратуре различного назначения, где требуется надёжное разъёмное соединение при ограниченных габаритах узлов.

Соединитель применяется в авиационной и космической технике, электронных устройствах и промышленном оборудовании. Всеклиматическое исполнение и устойчивость к вибрации позволяют использовать разъём в составе бортовой аппаратуры, контрольно-измерительных комплексов и систем связи, эксплуатируемых в сложных условиях.

Конструктивные особенности

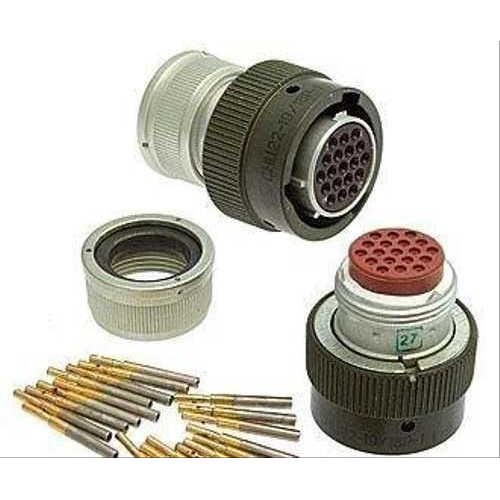

Соединитель выполнен в виде кабельной вилки с байонетным типом сочленения. Конструкция обеспечивает быстрое и надёжное соединение ответных частей, исключающее самопроизвольное расстыковывание при механических воздействиях. Условный размер корпуса — 18, количество контактов — 19.

Покрытие контактов выполнено из золота. Такое покрытие обеспечивает стабильно низкое переходное сопротивление, защищает контактные поверхности от окисления и гарантирует сохранение электрических характеристик на протяжении всего срока службы изделия.

Технические параметры

• Количество контактов: 19
• Условный размер корпуса: 18
• Тип соединителя: вилка
• Конструктивное исполнение: кабельная часть
• Климатическое исполнение: всеклиматическое
• Тип сочленения: байонетный
• Рабочий ток на каждый контакт: от 3,4 А до 5 А
• Максимальный ток на одиночный контакт: 11 А
• Максимальное рабочее напряжение: 500 В постоянного и переменного тока
• Сопротивление контактов: не более 5 мОм

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Всеклиматическое исполнение подтверждает пригодность соединителя для применения в регионах с различными климатическими условиями, включая зоны с повышенной влажностью.

Соединитель демонстрирует устойчивость к механическим нагрузкам. Он выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц, а также ускорения механических ударов до 5000 метров на секунду в квадрате. Эти показатели подтверждают возможность эксплуатации разъёма в аппаратуре, подверженной вибрационным и ударным воздействиям.

Эксплуатационные преимущества

Байонетное сочленение сокращает время монтажа и демонтажа соединения, что особенно важно при обслуживании оборудования в полевых условиях или при ограниченном доступе к узлам. Золотое покрытие контактов минимизирует потери сигнала и обеспечивает стабильную работу цепей при длительной эксплуатации.

Субминиатюрные габариты корпуса позволяют размещать соединитель в стеснённых монтажных пространствах без ущерба для надёжности электрического контакта. Изделие подходит для многократных циклов сочленения и расчленения, сохраняя заявленные электрические параметры в пределах установленных норм.
