Назначение и общая характеристика

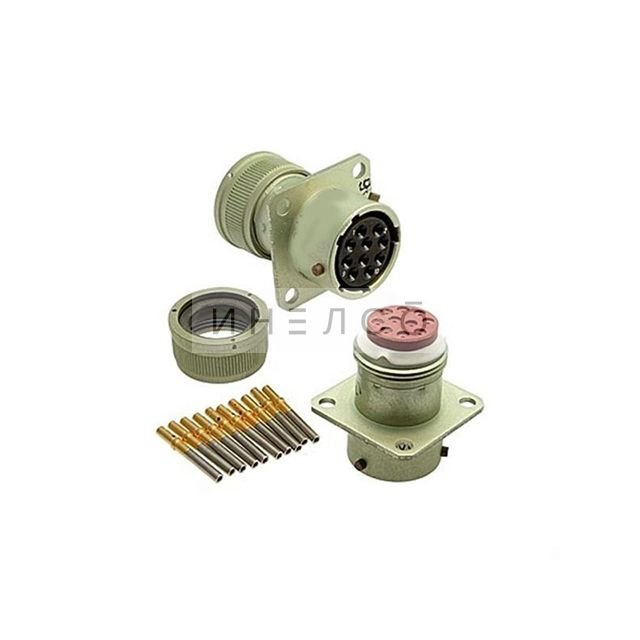

СНЦ22-10/14В-2-В «5» — субминиатюрный цилиндрический электрический соединитель серии СНЦ22. Артикул товара — 7805. По конструктивному исполнению изделие представляет собой вилку, блочную часть с прямым кожухом. Соединитель предназначен для использования в электрических цепях постоянного, переменного и импульсного токов.

Изделие изготовлено во всеклиматическом исполнении по ГОСТ В 20.39.404-81. В характеристиках VirtueMart для товара указана приемка «5». Эти сведения относятся к исполнению соединителя и его принадлежности к серии СНЦ22.

Подтверждённые технические особенности

Контакты и электрические параметры

Основные электрические и контактные характеристики соединителя приведены в описании товара и определяют его применение в цепях с соответствующими параметрами.

• Количество контактов — 10 штук.
• Диаметр контактов — 1 мм.
• Материал контактов — покрытие золотом.
• Максимальное рабочее напряжение — до 500 В.
• Рабочий ток на один контакт — 5 А.
• Максимальный ток на один контакт — может достигать 11 А в зависимости от исполнения.

Корпус, ресурс и сохраняемость

Диаметр корпуса соединителя составляет 14 мм. Конструктивное исполнение — вилка, блочная часть с прямым кожухом. Заявленное количество сочленений-расчленений — 500. Срок сохраняемости изделия — не менее 20 лет.

Перечисленные параметры относятся именно к модели СНЦ22-10/14В-2-В «5» в рамках серии СНЦ22 и не требуют дополнительных допущений при подборе по электрическим и механическим характеристикам.

Применение и эксплуатационные сведения

Соединитель применяется в электрических цепях постоянного, переменного и импульсного токов. Возможность эксплуатации во всеклиматическом исполнении подтверждается указанием на соответствие ГОСТ В 20.39.404-81. Для модели характерны субминиатюрное исполнение, цилиндрический корпус диаметром 14 мм и 10 контактов диаметром 1 мм с золотым покрытием.

При подборе изделия следует учитывать указанные ограничения по напряжению и току: максимальное рабочее напряжение — до 500 В, рабочий ток на один контакт — 5 А, максимальный ток на один контакт — до 11 А в зависимости от исполнения. Ресурс сочленений-расчленений составляет 500 циклов, срок сохраняемости — не менее 20 лет. В карточке товара зафиксирована приемка «5».

Таким образом, СНЦ22-10/14В-2-В «5» с артикулом 7805 является соединителем серии СНЦ22 для электрических цепей постоянного, переменного и импульсного токов с подтверждёнными параметрами по количеству и диаметру контактов, рабочему напряжению, токам, ресурсу сочленений и сроку сохраняемости.
