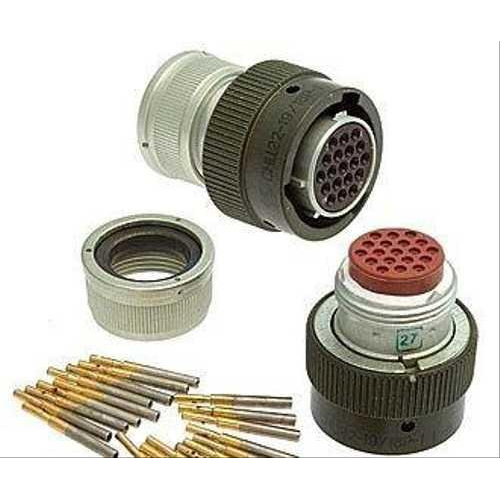

СНЦ22-10/14Р-12-В «5»

Цена:

3300 ₽

Технические характеристики

СНЦ22-10/14Р-12-В 2011г.

СНЦ22-10/14Р-12-В — это субминиатюрный цилиндрический соединитель, предназначенный для использования в электрических цепях. Он относится к серии СНЦ22, которая включает в себя различные типы соединителей, имеющих разные конфигурации и характеристики.

Основные характеристики

Количество контактов : 10
Условный размер корпуса : 14
Тип : розетка (обозначение "Р")
Конструктивное исполнение : Приборная часть с обоймой под термоусаживающиеся трубки (обозначение "12")
Тип сочленения : Байонетный
Покрытие контактов : Золото
Рабочий ток на каждый контакт : от 3,4 А до 5 А
Максимальный ток на одиночный контакт : 11 А
Максимальное рабочее напряжение : 500 В (постоянного и переменного тока)

Условия эксплуатации

СНЦ22-10/14Р-12-В устойчив к воздействию различных климатических условий и может работать в диапазоне температур от -60° C до +155° C. Он также выдерживает высокую влажность и вибрационные нагрузки:

Вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 50 м/с?
Механический удар : одиночное действие до 5000 м/с?, многократное действие до 1500 м/с?

Применение

Соединители СНЦ22 широко используются в различных областях, включая радиоэлектронику и другие сферы, где требуется надежное соединение в условиях сложной эксплуатации. Они могут быть использованы как в приборных, так и в кабельных приложениях.При выборе соединителя важно учитывать не только его маркировку, но и тип контактов (вилка или розетка ), а также конструктивные особенности корпуса.

Описание

Назначение и область применения

Соединитель СНЦ22-10/14Р-12-В «5» представляет собой субминиатюрный цилиндрический электрический разъём байонетного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие относится к серии СНЦ22 и используется в радиоэлектронной аппаратуре, измерительных комплексах, бортовых системах и промышленном оборудовании, где требуется надёжное разъёмное соединение в условиях повышенных механических и климатических нагрузок.

Конструктивное исполнение «12» указывает на приборную часть с обоймой под термоусаживающиеся трубки. Это позволяет аккуратно и герметично оформлять кабельный ввод, обеспечивая дополнительную защиту места соединения от внешних воздействий. Обозначение «Р» информирует о том, что перед нами розетка. Приёмка «5» подтверждает приёмку изделия представителем заказчика, что гарантирует соответствие параметров требованиям нормативной документации.

Ключевые технические характеристики

Соединитель имеет 10 контактов и условный размер корпуса 14. Рабочий ток на каждый контакт составляет от 3,4 А до 5 А, при этом максимальный ток на одиночный контакт достигает 11 А. Максимальное рабочее напряжение — 500 В как для постоянного, так и для переменного тока. Контакты покрыты золотом, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость.

Количество контактов: 10
Условный размер корпуса: 14
Тип соединителя: розетка приборная
Способ сочленения: байонетный
Покрытие контактов: золото
Рабочий ток на контакт: от 3,4 А до 5 А
Максимальный ток одиночного контакта: 11 А
Максимальное рабочее напряжение: 500 В

Байонетное сочленение обеспечивает быстрое и надёжное соединение без использования резьбы: фиксация происходит поворотом корпуса на определённый угол. Такая конструкция исключает самопроизвольное расчленение при вибрации и удобна при частых циклах коммутации.

Условия эксплуатации и стойкость к внешним воздействиям

СНЦ22-10/14Р-12-В «5» рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Изделие сохраняет работоспособность при высокой влажности и выдерживает значительные механические нагрузки.

Механическая прочность

Вибрационные нагрузки: диапазон частот от 1 Гц до 5000 Гц с ускорением до 50 метров на секунду в квадрате
Механический удар одиночного действия: до 5000 метров на секунду в квадрате
Механический удар многократного действия: до 1500 метров на секунду в квадрате

Такие показатели позволяют применять разъём в аппаратуре, эксплуатируемой на подвижных объектах, в авиационной и космической технике, а также в промышленных установках с высоким уровнем вибраций. Широкий температурный диапазон делает изделие пригодным для работы как в арктических условиях, так и в зонах с повышенной тепловой нагрузкой.

Особенности конструкции и монтажа

Приборная розетка с обоймой под термоусаживающиеся трубки удобна при монтаже на корпусах устройств. Обойма формирует аккуратный переход от разъёма к кабелю, обеспечивая дополнительную механическую разгрузку и защиту от проникновения пыли и влаги. Золотое покрытие контактов гарантирует стабильное электрическое соединение при длительной эксплуатации и хранении.

При выборе ответной части необходимо учитывать тип контактов: для данной розетки требуется вилка соответствующей серии с байонетным сочленением. Изделие 2011 года выпуска, приёмка «5» подтверждает прохождение контроля представителем заказчика на предприятии-изготовителе.
