Назначение и область применения

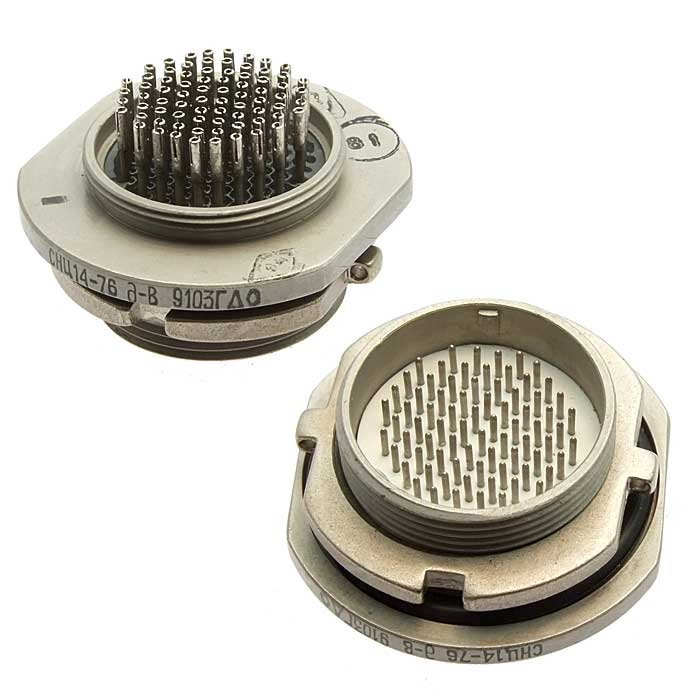

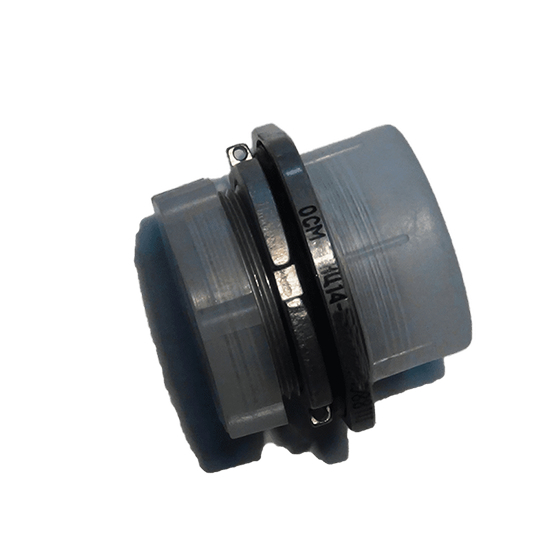

СНЦ14-76Е-В (76/22-В1-Е-В) представляет собой цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных сигналов в радиоэлектронной аппаратуре специального и общего назначения. Изделие рассчитано на внутренний монтаж и применяется в составе блоков, приборов и стоек, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединитель относится к категории СНЦ147 и используется в аппаратуре, эксплуатируемой в различных климатических условиях. Всеклиматическое исполнение подтверждает возможность работы в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия. Конструкция рассчитана на минимальную наработку 2000 часов во всех режимах, что обеспечивает стабильность соединений при длительной эксплуатации.

Технические особенности и конструкция

Соединитель СНЦ14-76Е-В (76/22-В1-Е-В) имеет следующие подтверждённые технические характеристики:

• Тип соединителя: СНЦ14
• Количество контактов: 76
• Условный размер корпуса: 22
• Часть соединителя: вилка (В)
• Конструктивное исполнение: 1 — вилка приборная или переход приборный
• Исполнение: всеклиматическое
• Максимальное рабочее напряжение: 140 В
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Максимальная токовая нагрузка на одиночный контакт: 2 А
• Максимальная токовая нагрузка на соединитель: до 10 А
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия
• Минимальная наработка: 2000 часов во всех режимах

Конструкция соединителя предусматривает трёхшпоночную поляризацию корпусов и многопозиционную установку изоляторов. Такое решение предотвращает несанкционированное сочленение соединителей одинакового диаметра и исключает ошибки при монтаже. Крепление приборных вилок осуществляется с помощью гайки, что обеспечивает надёжную фиксацию на панели или корпусе прибора. Контакты покрыты никелем для повышения коррозионной стойкости и стабильности электрических характеристик в течение всего срока службы.

Электрические параметры и монтаж

Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц, а также с импульсными токами. Максимальное рабочее напряжение составляет 140 В, что определяет область применения преимущественно в низковольтных цепях управления, сигнализации и передачи данных. Токовая нагрузка на одиночный контакт ограничена значением 2 А, при этом суммарная нагрузка на соединитель не должна превышать 10 А. Указанные параметры необходимо учитывать при проектировании схем распределения контактов.

Изделие предназначено для внутреннего монтажа. Соединители серии СНЦ14 изготавливаются в соответствии с конструктивными требованиями для радиоэлектронной аппаратуры и подходят для установки внутри корпусов, блоков и стоек. Высокое сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях гарантирует минимальные токи утечки между соседними контактами и на корпус.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать соединитель СНЦ14-76Е-В (76/22-В1-Е-В) в условиях значительных перепадов температур и повышенной влажности. Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия обеспечивает работоспособность как в условиях холодного климата, так и в отапливаемых помещениях с повышенной тепловой нагрузкой. Минимальная наработка 2000 часов во всех режимах подтверждает ресурс изделия при соблюдении заявленных электрических параметров.

Применение никелированных контактов повышает устойчивость к окислению и обеспечивает стабильное переходное сопротивление на протяжении всего срока эксплуатации. Трёхшпоночная поляризация корпусов исключает возможность неправильного сочленения, что особенно важно при обслуживании аппаратуры с несколькими однотипными соединителями.
