Назначение соединителя СНЦ14-76Д-В

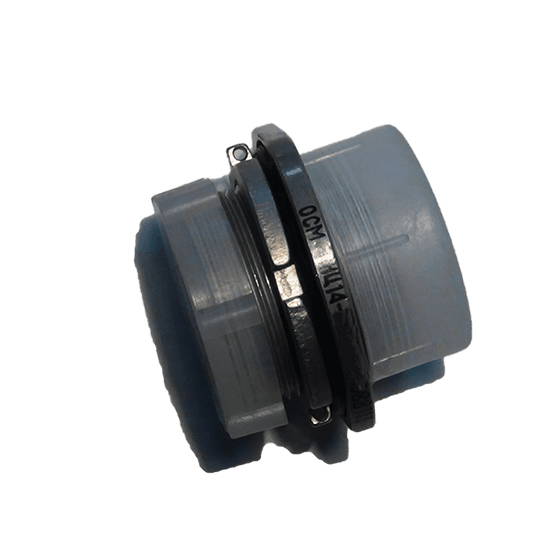

Соединитель СНЦ14-76Д-В (76/22-В1-Д-В) представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного токов. Изделие относится к типу СНЦ14 и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и других устройств, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Данный соединитель рассчитан на работу в электрических цепях с переменным током частотой до 3 МГц. Благодаря всеклиматическому исполнению он сохраняет работоспособность при воздействии широкого диапазона климатических факторов, включая повышенную и пониженную температуру окружающей среды, повышенную влажность, а также при резких сменах температурных режимов. Это позволяет использовать изделие как в стационарной аппаратуре, так и в оборудовании, эксплуатируемом в сложных условиях.

Конструктивные особенности и характеристики

Соединитель СНЦ14-76Д-В имеет следующие подтверждённые конструктивные параметры:

• Количество контактов: 76.
• Условный размер корпуса: 22.
• Конструктивное исполнение: 1 — вилка приборная или переход приборный.
• Тип соединителя: СНЦ14.
• Исполнение: всеклиматическое.

Конструктивное исполнение «вилка приборная или переход приборный» указывает на возможность монтажа соединителя непосредственно на корпус прибора или использования его в качестве переходного элемента при компоновке внутриблочных и межблочных соединений. Корпус условного размера 22 обеспечивает размещение 76 контактов с сохранением компактных габаритов изделия.

Соединитель выполнен в цилиндрическом корпусе, характерном для серии СНЦ14. Подобная конструкция обеспечивает удобство сочленения и расчленения, а также высокую степень защиты контактной группы от внешних воздействий. Всеклиматическое исполнение подтверждает возможность применения изделия в аппаратуре, предназначенной для эксплуатации в различных климатических зонах.

Совместимость и применение

Соединители серии СНЦ14 широко применяются в составе электронных блоков, источников питания, систем автоматики и телекоммуникационного оборудования. Модель СНЦ14-76Д-В с 76 контактами ориентирована на задачи, требующие подключения значительного числа сигнальных и силовых линий в пределах одного разъёмного узла.

При построении систем соединений следует учитывать, что аналогичные по назначению соединители серий ОНЦ-БМ-1 и ОНЦ-БМ-2 также являются цилиндрическими низкочастотными соединителями для внутреннего монтажа во всеклиматическом исполнении. Они состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию и многопозиционную установку изоляторов, а сочленение у них — байонетное. Покрытие контактов: у ОНЦ-БМ-1 — серебро, у ОНЦ-БМ-2 — золото. Эти сведения полезны при подборе ответных частей или при проектировании смешанных систем, где могут использоваться соединители разных серий с близкими техническими решениями.

Соединитель СНЦ14-76Д-В (76/22-В1-Д-В) предназначен для профессионального применения в радиоэлектронной аппаратуре и промышленном оборудовании. Высокая контактная плотность в сочетании со всеклиматическим исполнением делает его востребованным при компоновке многоканальных систем передачи сигналов и электропитания, где важны компактность, надёжность контакта и стабильность электрических параметров в широком диапазоне условий эксплуатации.
