Назначение и общее описание

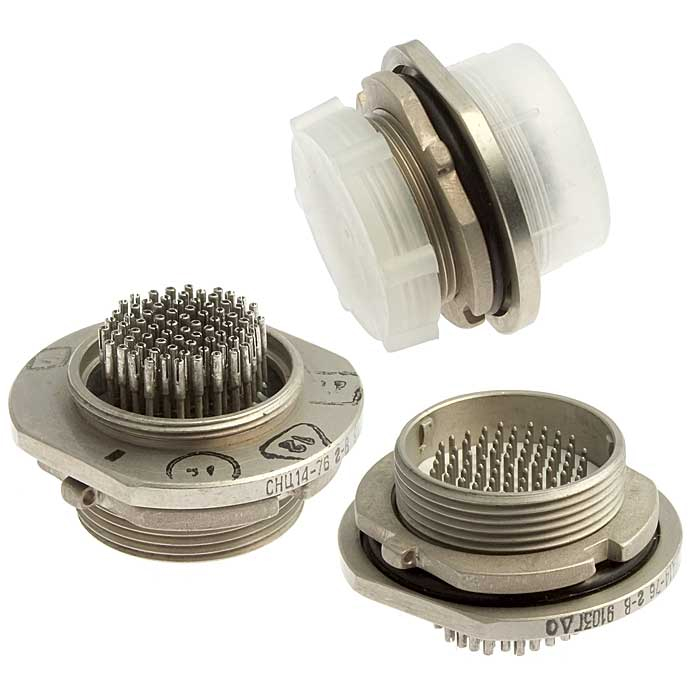

Соединитель СНЦ14-76А-В (СНЦ14-76/22В-1-А-В) представляет собой миниатюрный цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие относится к серии СНЦ147 и применяется в электронной, радиотехнической и контрольно-измерительной аппаратуре, где требуется надежное коммутационное соединение при повышенных требованиях к герметичности и устойчивости к внешним воздействиям.

Разъем выполнен во всеклиматическом исполнении, что позволяет использовать его в широком диапазоне условий эксплуатации — от стационарного оборудования до аппаратуры, работающей в сложных климатических зонах. Конструкция предусматривает как внутренний монтаж, так и применение в составе приборных и переходных узлов.

Технические параметры и конструктивные особенности

Соединитель имеет следующие подтвержденные характеристики:

• Тип соединителя: цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов: 76.
• Условный размер корпуса: 22.
• Часть соединителя: вилка.
• Конструктивное исполнение: вилка приборная или переход приборный.
• Максимальная токовая нагрузка на одиночный контакт: 2 А.
• Максимальная токовая нагрузка на соединитель: до 10 А.
• Рабочее напряжение: до 140 В.
• Температурный диапазон работы: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм при нормальных климатических условиях.
• Гарантийная наработка: 2000 часов во всех режимах эксплуатации, 130000 часов в облегченном режиме.

Конструкция и поляризация

Изделие оснащено трехшпоночной поляризацией и многопозиционной установкой изоляторов. Такое решение предотвращает несанкционированное или ошибочное соединение разъемов одинакового диаметра, что особенно важно в многоконтактных системах с большим количеством цепей. Покрытие контактов выполнено дифференцированно: штыри имеют никелевое покрытие, гнезда — золотое. Это обеспечивает стабильный электрический контакт и защиту поверхностей от окисления при длительной эксплуатации.

Применение

Соединители СНЦ14-76/22В-1-А-В находят широкое применение в электро-, радио- и контрольно-измерительных приборах. Они используются при сборке и модернизации промышленного оборудования, лабораторных стендов, систем автоматики и телеметрии. Благодаря высокогерметичному исполнению разъем подходит для применения в аппаратуре, которая подвергается воздействию влаги, пыли и перепадов температур.

Изделие востребовано при комплектовании кабельных сборок и приборных панелей, где количество контактов и компактные габариты корпуса позволяют передавать значительное число сигналов через одно разъемное соединение. Применение данной вилки приборной конструкции обосновано в устройствах с ограниченным монтажным пространством и повышенными требованиями к надежности коммутации.

Артикул изделия: 7772. Точная маркировка модели — СНЦ14-76А-В (СНЦ14-76/22В-1-А-В).
