Назначение и область применения

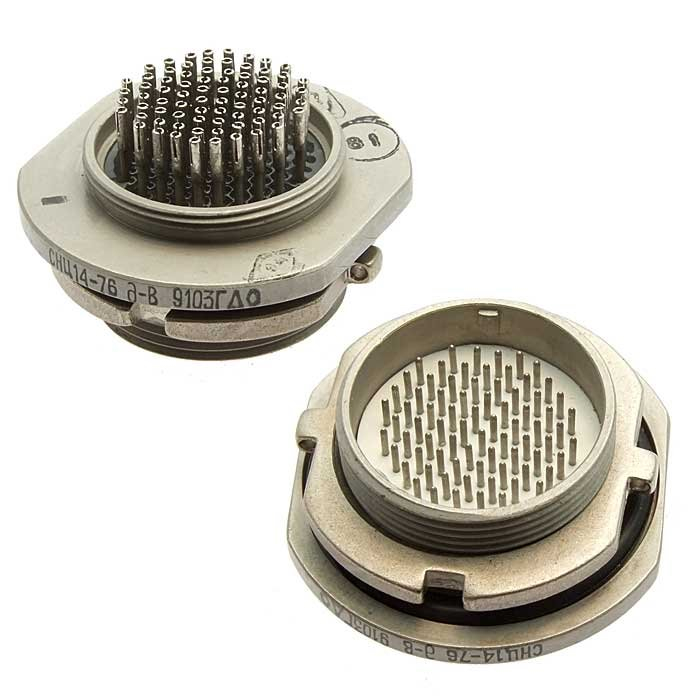

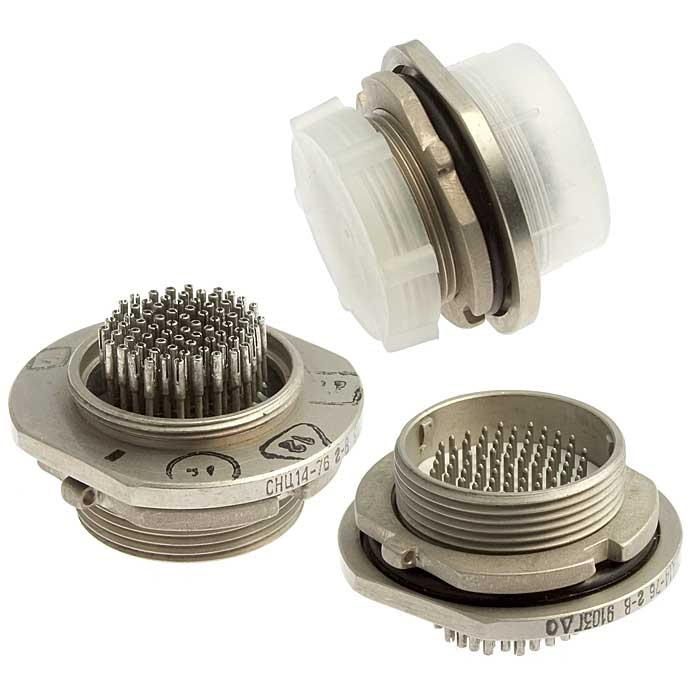

Соединитель СНЦ14-76/22В-1-Е-В представляет собой высокогерметичный цилиндрический низкочастотный разъем миниатюрного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Устройство относится к категории СНЦ147 и обеспечивает надежное разъемное соединение в условиях, где предъявляются повышенные требования к защите от внешних воздействий и стабильности электрических параметров.

Благодаря всеклиматическому исполнению (обозначение «В» в маркировке) соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 °C до плюс 85 °C. Это позволяет применять его как в отапливаемых помещениях, так и на открытом воздухе, в неотапливаемых отсеках, а также в аппаратуре, эксплуатируемой в районах с холодным, умеренным и тропическим климатом. Высокая стойкость к механическим воздействиям, включая вибрационные и ударные нагрузки, делает разъем пригодным для установки в подвижных объектах и оборудовании, подверженном знакопеременным нагрузкам.

СНЦ14-76/22В-1-Е-В широко используется в авиационной и космической технике, промышленной электронике, контрольно-измерительном оборудовании и других отраслях, где требуется высокая степень защиты контактных групп и долговременная стабильность соединений.

Подтвержденные технические особенности

Конструкция соединителя включает три шпонки для поляризации и многопозиционную установку изоляторов, что предотвращает несанкционированное или ошибочное соединение разъемов одинакового диаметра. Такое решение обеспечивает однозначность сочленения и исключает повреждение контактов при неправильной ориентации ответных частей.

Крепление приборных вилок осуществляется гайкой, что гарантирует плотную и устойчивую фиксацию разъема на панели или корпусе оборудования. Контакты имеют никелевое покрытие, обеспечивающее надежность электрического контакта и защиту от коррозии. Условный размер корпуса составляет 22, количество контактов — 76.

Основные электрические параметры разъема:

• Максимальное рабочее напряжение — 140 В
• Максимальная токовая нагрузка на одиночный контакт — до 2 А
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях
• Рабочий диапазон частот — до 3 МГц
• Минимальная наработка — 2000 часов в различных режимах эксплуатации

Конструкция и монтаж

Соединитель выполнен по цилиндрической схеме с миниатюрными габаритными характеристиками, что позволяет использовать его в условиях ограниченного пространства. Многопозиционная установка изоляторов дает возможность изменять угловое положение контактных групп относительно корпуса, упрощая компоновку внутри приборов и жгутов.

Поляризующие шпонки расположены таким образом, чтобы исключить вероятность неправильного сочленения даже при внешней схожести ответных разъемов. Это особенно важно в многоконтактных системах, где ошибочное подключение может привести к выходу оборудования из строя. Никелированное покрытие контактов снижает переходное сопротивление и повышает износостойкость при многократных циклах сочленения и расчленения.

Эксплуатационные характеристики

Изделие рассчитано на длительную эксплуатацию при воздействии вибраций, ударов и линейных ускорений. Всеклиматическое исполнение подтверждает возможность применения в условиях повышенной влажности, при выпадении инея и росы, а также при резких перепадах температур. Герметичность конструкции и стойкость материалов к старению обеспечивают сохранение электрических параметров в течение всего срока службы.

Минимальная наработка соединителя составляет 2000 часов, что подтверждает его пригодность для ответственных применений, где замена разъемов затруднена или требует остановки оборудования. Комбинация из 76 контактов и условного размера корпуса 22 позволяет передавать значительное число сигналов при сохранении компактных габаритов узла.
