Назначение соединителя СНЦ14-76-А-ВМ

Соединитель СНЦ14-76-А-ВМ представляет собой цилиндрический резьбовой миниатюрный разъем вилочного исполнения, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для работы с импульсными токами. Разъем относится к категории низкочастотных высокогерметичных соединителей и обеспечивает надежный электрический контакт в составе аппаратуры специального и общего назначения.

Конструкция вилки рассчитана на многократные циклы сочленения и расчленения с ответной розеткой. Благодаря резьбовому способу фиксации достигается высокая устойчивость соединения к механическим воздействиям, вибрациям и ударным нагрузкам, что позволяет применять изделие в оборудовании, эксплуатируемом в жестких условиях.

Технические характеристики

Соединитель СНЦ14-76-А-ВМ имеет следующие основные параметры:

• Тип соединителя: цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов: 76.
• Условный размер корпуса: 22.
• Максимальное рабочее напряжение: 140 В.
• Максимальная токовая нагрузка на одиночный контакт: 2 А.
• Максимальная токовая нагрузка на соединитель в целом: до 10 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение: всеклиматическое, диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия.
• Поляризация: многопозиционная (а, б, в и другие варианты).
• Исполнение: вилка приборная.

Изделие сохраняет заявленные электрические параметры во всем диапазоне рабочих температур. Сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки и высокую надежность работы цепей управления и сигнализации.

Конструктивные особенности

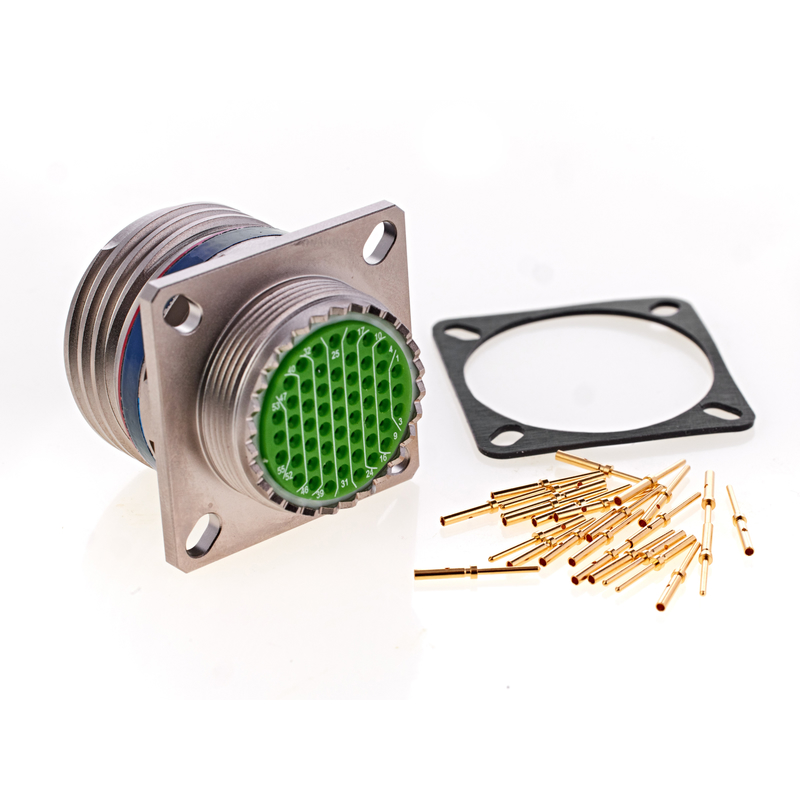

Вилка СНЦ14-76-А-ВМ выполнена в цилиндрическом металлическом корпусе с резьбовым соединительным механизмом. Резьбовая фиксация обеспечивает плотное и равномерное прилегание контактных пар, исключая самопроизвольное расчленение при вибрациях. Герметичная конструкция защищает контактную группу от воздействия влаги, пыли и других внешних факторов.

Многопозиционная поляризация предотвращает неправильное сочленение с ответной частью и позволяет использовать несколько однотипных разъемов в одном устройстве без риска ошибочного подключения. Контактная группа рассчитана на стабильную передачу сигналов в низкочастотном диапазоне до 3 МГц, что делает изделие пригодным для применения в цепях управления, телеметрии и измерительной аппаратуре.

Надежность и гарантийные показатели

Производитель устанавливает гарантийный срок хранения соединителей не менее 15 лет со дня изготовления. Гарантийная наработка составляет 2000 часов во всех режимах эксплуатации и до 130000 часов в облегченном режиме. Такие показатели подтверждают высокую долговечность изделия и его пригодность для длительного применения в составе радиоэлектронного оборудования.

Применение

Соединитель СНЦ14-76-А-ВМ широко используется в радиоэлектронной аппаратуре специального и общего назначения. Он применяется для коммутации электрических цепей в блоках управления, измерительных комплексах, системах связи и телеметрии, а также в промышленном оборудовании. Всеклиматическое исполнение позволяет эксплуатировать разъем в различных климатических зонах, включая районы с экстремально низкими и высокими температурами.

Изделие подходит для внутреннего монтажа приборов, где требуется компактное и герметичное разъемное соединение с большим количеством контактов. Сочетание миниатюрных размеров, высокой плотности контактов и надежной резьбовой фиксации делает данную вилку оптимальным решением для построения многоканальных электрических соединений.
