Назначение и область применения

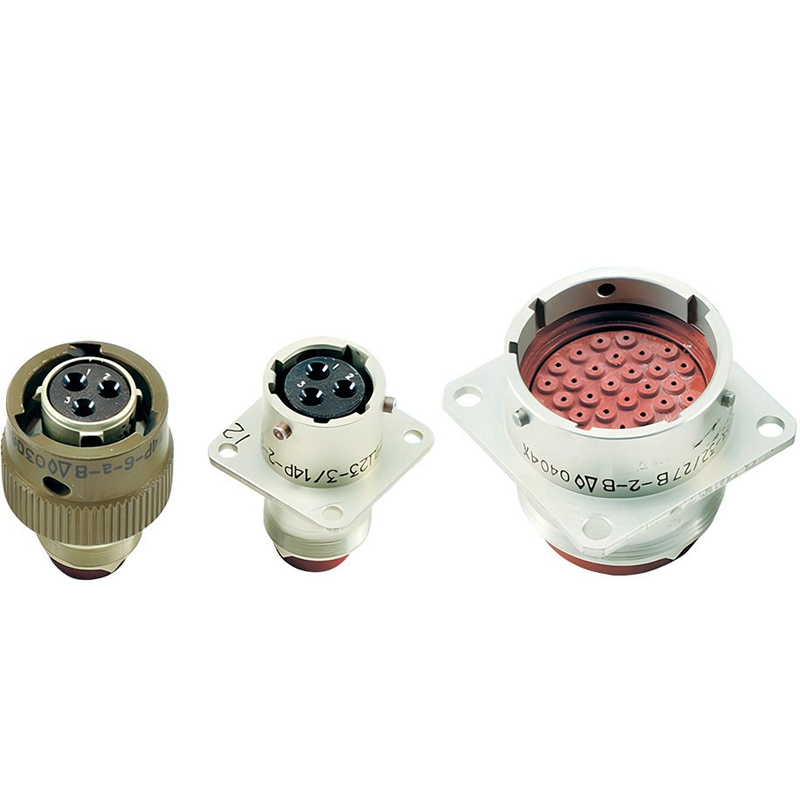

СНЦ14-76-А-В ВИЛКИ «5» представляет собой цилиндрический резьбовой соединитель миниатюрного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для работы с импульсными токами. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Соединитель широко используется в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное электрическое соединение с высокой степенью устойчивости к внешним воздействиям. Конструкция рассчитана на всеклиматическое исполнение, что позволяет эксплуатировать изделие в различных условиях окружающей среды без потери рабочих характеристик.

Основные технические характеристики

Изделие относится к категории СНЦ147 и имеет следующие подтверждённые параметры:

• Тип соединителя: цилиндрический, миниатюрный, низкочастотный;
• Количество контактов: 76;
• Условный размер корпуса: 22;
• Конструктивное исполнение: вилка приборная или переход приборный;
• Климатическое исполнение: всеклиматическое.

Электрические и эксплуатационные параметры

• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия;
• Сопротивление контактов: не более 45 МОм;
• Максимальная токовая нагрузка на одиночный контакт: 2 А;
• Максимальная токовая нагрузка на соединитель: 10 А;
• Гарантийная наработка: 2000 часов во всех режимах и условиях, допускаемых техническими условиями, и 130000 часов в облегчённом режиме.

Конструктивные особенности

Соединитель оснащён трёхшпоночной поляризацией корпуса и многопозиционной установкой изоляторов. Данное решение предотвращает несанкционированное сочленение соединителей одинакового диаметра и исключает ошибки при подключении. Крепление изделия осуществляется с помощью гайки, что обеспечивает надёжную фиксацию в составе аппаратуры.

Конструкция СНЦ14-76-А-В ВИЛКИ «5» ориентирована на стабильную работу в условиях вибраций, перепадов температур и повышенной влажности, сохраняя заданные электрические параметры в течение всего срока эксплуатации. Изделие соответствует требованиям к соединителям специального назначения и может применяться в составе ответственного оборудования.

Комплектация и приёмка

Изделие поставляется с приёмкой «5», что подтверждает проведение контроля качества в соответствии с установленными требованиями. Артикул товара — 7765.
