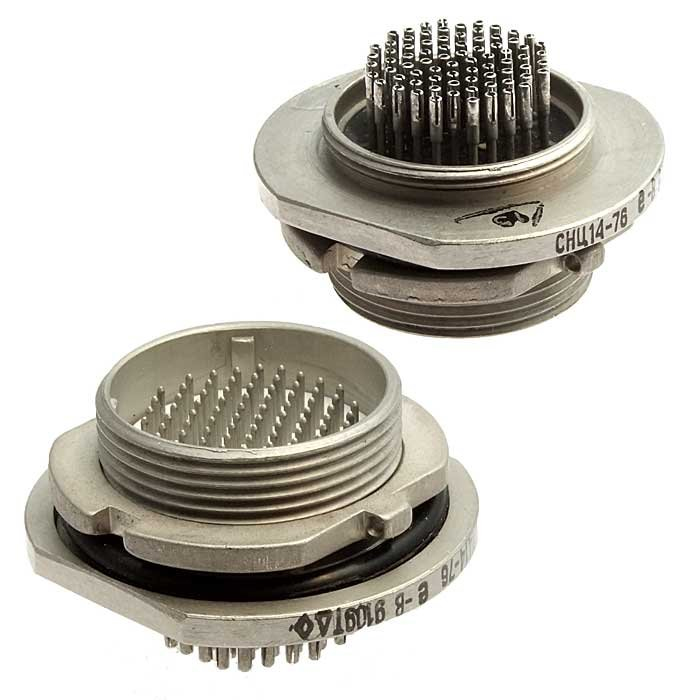

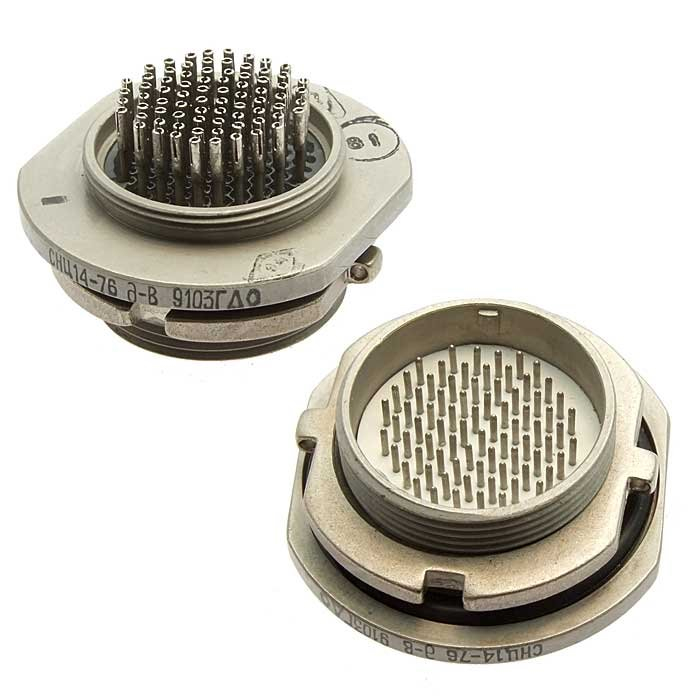

СНЦ14-76В-В: цилиндрический разъём для многоконтактных соединений

СНЦ14-76В-В — представитель серии цилиндрических низкочастотных разъёмов СНЦ14, рассчитанный на создание надёжного многоконтактного соединения в электрических цепях аппаратуры. Исполнение с 76 контактами позволяет компактно подключать большое число сигнальных, управляющих и низкотоковых силовых цепей в составе промышленного, измерительного, специального и приборного оборудования.

Назначение разъёма

Разъёмы серии СНЦ14 применяются в цепях постоянного, переменного и импульсного тока; для переменного тока указывается рабочая частота до 3 МГц. Конструкция основана на цилиндрическом корпусе и резьбовом сочленении, которое обеспечивает устойчивую фиксацию пары при эксплуатации в условиях вибраций, транспортных нагрузок и частых подключений.

Модель СНЦ14-76В-В относится к высокоплотным многоконтактным решениям: 76 контактов дают возможность собрать в одном интерфейсе значительное количество линий без использования нескольких отдельных соединителей.

Расшифровка маркировки

Обозначение СНЦ14-76В-В обычно интерпретируют следующим образом:

Для полного определения конструктивного варианта в обозначении могут также присутствовать дополнительные символы: условный размер корпуса, вид приборного или кабельного исполнения, наличие и тип кожуха, вариант ключевания, способ монтажа и категория приёмки. Поэтому при подборе ответной части и подготовке монтажной документации важно сверять полный индекс конкретного изделия.

Основные технические параметры

Для соединителей СНЦ14 с 76 контактами характерны следующие базовые показатели:

• Число контактов — 76.

• Максимальное рабочее напряжение — до 140 В.

• Максимальная токовая нагрузка на один контакт — до 2 А.

• Сопротивление контакта — не более 45 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочая температура окружающей среды — от −60 до +85 °C; в ряде данных для серии указывается допустимая температура с учётом нагрева контактов до +135 °C.

• Ресурс сочленений и расчленений — до 250 циклов.

• Минимальная наработка — 2000 часов в установленных режимах; для облегчённого режима указывается до 130 000 часов.

• Срок сохраняемости — не менее 15 лет.

Суммарная токовая нагрузка на соединитель зависит от конкретной компоновки и условий работы. При проектировании нельзя ориентироваться только на предельные 2 А на контакт: необходимо учитывать одновременную загрузку соседних контактов, нагрев в жгуте, падение напряжения, сечение присоединяемых проводников и ограничения технических условий.

Конструктивные особенности

Ключевая особенность СНЦ14-76В-В — резьбовое сочленение. В отличие от простого вставного подключения, оно механически стягивает части разъёма и снижает риск самопроизвольного расстыковывания. Для соединителей СНЦ14 также применяется трёхшпоночная поляризация корпуса и многопозиционная установка изолятора. Такая система помогает исключать ошибочное соединение разъёмов одинакового диаметра, но с различной электрической распайкой.

Контактная система обычно предусматривает никелевое покрытие штырей вилки и золотое покрытие гнездовых контактов ответной части. Это сочетание ориентировано на снижение переходного сопротивления и поддержание стабильности соединения в течение срока службы.

Где применяется СНЦ14-76В-В

Разъём СНЦ14-76В-В востребован там, где нужно передавать большое количество электрических цепей через один компактный и механически надёжный интерфейс:

• Блоки управления и автоматики.

• Контрольно-измерительная аппаратура.

• Системы телеметрии и передачи дискретных сигналов.

• Стендовое и испытательное оборудование.

• Промышленные шкафы, приборные панели и модульные комплексы.

• Бортовая и специализированная аппаратура, работающая при повышенных требованиях к стойкости соединений.

При использовании СНЦ14-76В-В важно правильно подобрать ответную розетку, проверить совпадение контактной схемы, поляризации, конструктивного исполнения и условий герметичности. Грамотно выбранный разъём обеспечивает организованное подключение многожильных кабельных жгутов, упрощает обслуживание оборудования и повышает надёжность межблочных соединений.
