Назначение и область применения

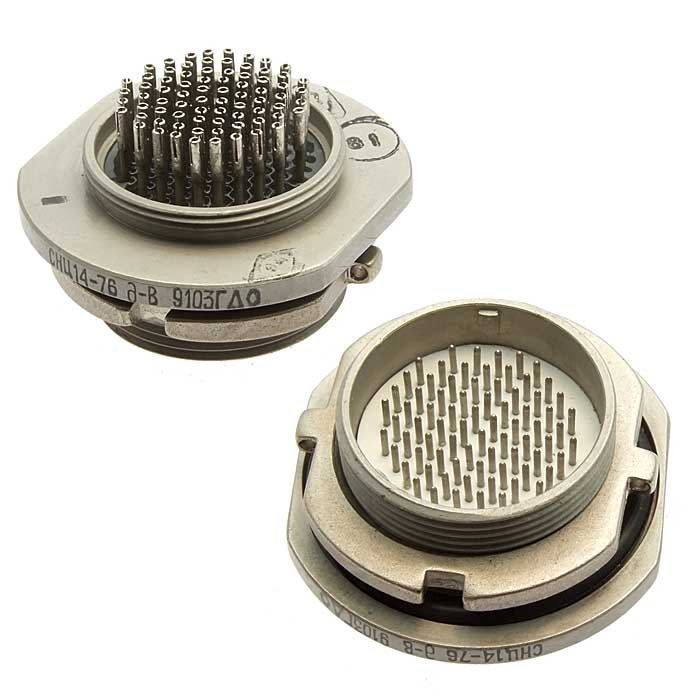

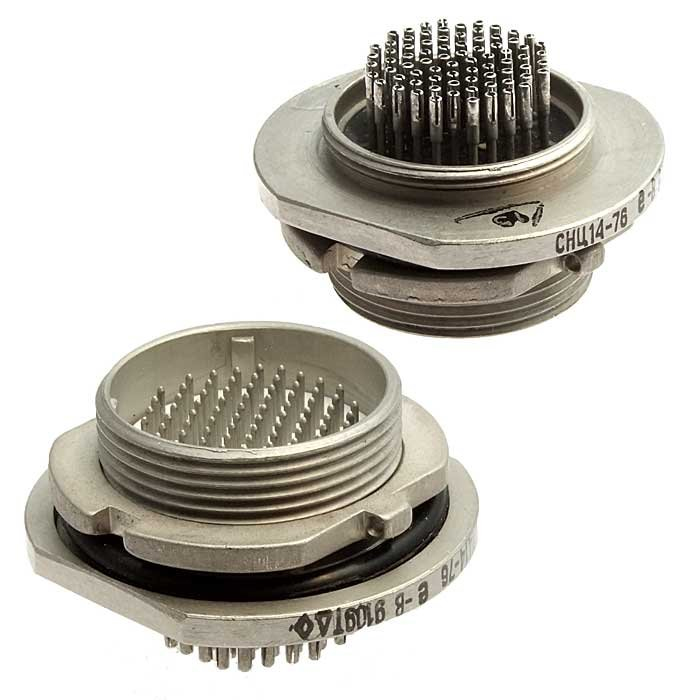

СНЦ14-76 б-В «5» — низкочастотный цилиндрический резьбовой соединитель (вилка) российской серии СНЦ, предназначенный для внутреннего объемного монтажа в радиоэлектронной аппаратуре и различных промышленных устройствах. Соединители данной серии рассчитаны на работу в электрических цепях постоянного и переменного тока с частотой до порядка 3 МГц. Рабочее напряжение составляет до примерно 700 В, а для ряда типов номинальное рабочее напряжение указывается до 140 В.

Применение соединителя целесообразно в приборах и блоках, где требуется надежное многопозиционное соединение с возможностью разборного и повторного подключения, в том числе в условиях повышенных вибраций и ударов. Благодаря всеклиматическому исполнению изделие пригодно для эксплуатации в жестких климатических условиях.

Конструкция и маркировка

Обозначение СНЦ14-76 б-В «5» содержит несколько смысловых элементов, каждый из которых указывает на конкретные особенности исполнения.

• СНЦ14 — серия цилиндрических многопозиционных соединителей с локальной защитой контактов.
• 76 — количество контактов в соединителе.
• б — многопозиционная поляризация, обеспечивающая правильную ориентацию при сочленении.
• В — вилка, то есть штыревая часть соединителя.
• «5» — приемка по категории «5».

Условный размер корпуса 22 соответствует диаметру посадочного места. Контакты вилки, как правило, изготавливают из никеля, контакты розетки — из золота или золотосодержащих сплавов для обеспечения стабильного переходного сопротивления и коррозионной стойкости. Корпус выполняется из металла с применением карболитового или аналогичного изоляционного основания, что обеспечивает достаточно высокую механическую и климатическую стойкость.

Электрические и механические параметры

Для типовых соединителей СНЦ13 и СНЦ14 максимальный ток на один контакт обычно не превышает 2 А, рабочее напряжение составляет до 140 В, а сопротивление контактов — порядка 0,045 Ом. Конструкция рассчитана на многократные сочленения и расчленения, исчисляемые тысячами циклов, что важно при сервисном обслуживании и переподключениях.

Резьбовое соединение обеспечивает надежную фиксацию ответных частей и устойчивость к механическим воздействиям. Многопозиционная поляризация исключает неправильную ориентацию при стыковке, что снижает риск повреждения контактов.

Условия эксплуатации и долговечность

Рабочий диапазон температур окружающей среды для соединителей серии СНЦ14-76 обычно задается от примерно минус 60 до плюс 85 градусов Цельсия, что позволяет использовать изделие в жестких климатических условиях. Минимальная наработка для таких соединителей оценивается в районе 2000 часов.

Гарантийный срок хранения составляет порядка 15 лет со дня изготовления. Год выпуска данного изделия находится в диапазоне 84–93, что соответствует периоду производства, указанному в характеристиках товара.

Приемка и особенности исполнения

Приемка «5» подтверждает соответствие изделия установленным требованиям по данной категории. Исполнение «б» обеспечивает многопозиционную поляризацию и определенную геометрию контактной части, что отличает данный вариант от исполнений «а», «в» и других модификаций серии.

Таким образом, СНЦ14-76 б-В «5» представляет собой многоконтактную вилку с поляризацией, всеклиматическим исполнением и приемкой категории «5», предназначенную для надежного объемного монтажа в радиоэлектронной аппаратуре и промышленных устройствах, эксплуатируемых в широком диапазоне температур и при повышенных механических нагрузках.
