Назначение соединителя СНЦ14-76-Е-В

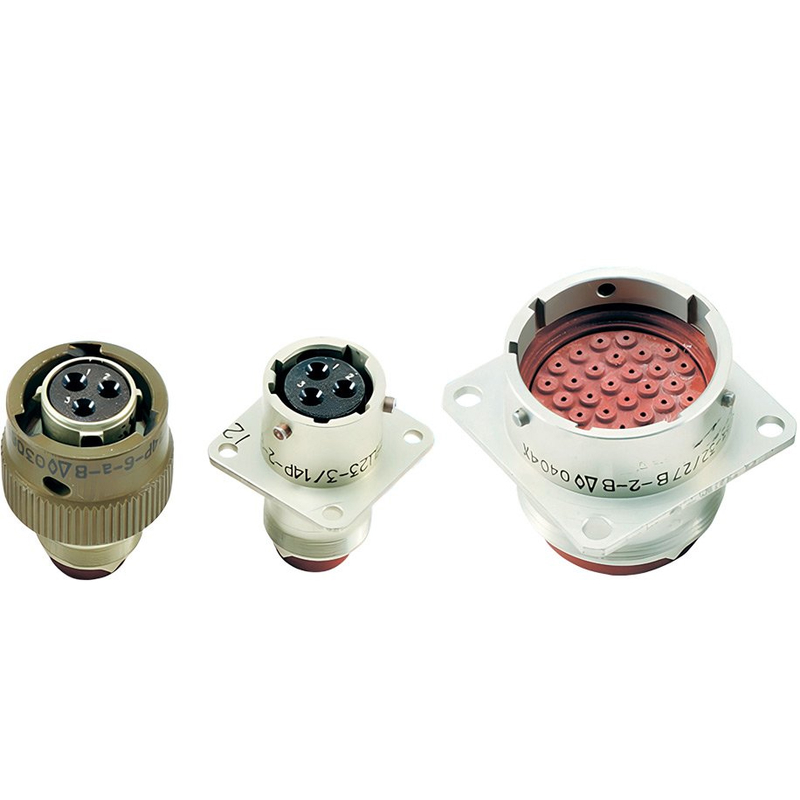

СНЦ14-76-Е-В представляет собой цилиндрический низкочастотный миниатюрный высокогерметичный разъем, предназначенный для внутреннего монтажа. Изделие относится к серии СНЦ14 и применяется в электрических цепях постоянного и переменного тока низкой частоты для коммутации сигналов и питания в аппаратуре различного назначения, включая промышленное оборудование, контрольно-измерительные устройства и приборные блоки. Конструктивное исполнение 1 соответствует вилке приборной или переходу приборному, что обеспечивает удобство установки на корпусах электронных блоков и панелях.

Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне внешних условий и подходит для применения в составе аппаратуры, эксплуатируемой в полевых, производственных и лабораторных условиях. Трехшпоночная поляризация корпусов и многопозиционная установка изоляторов исключают возможность ошибочного или несанкционированного соединения разъемов одинакового диаметра, что повышает надежность и безопасность электрических соединений.

Технические параметры и конструктивные особенности

Соединитель СНЦ14-76-Е-В рассчитан на работу со следующими электрическими характеристиками:

• количество контактов — 76;
• условный размер корпуса — 22;
• максимальная токовая нагрузка на одиночный контакт — до 2 А;
• максимальная токовая нагрузка на соединитель — от 10 до 80 А;
• максимальное рабочее напряжение — 140 В;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия.

Крепление соединителя осуществляется с помощью гайки, что обеспечивает надежную фиксацию на монтажной поверхности. Контакты изделия покрыты никелем, что способствует защите от коррозии и стабильности электрического контакта. Конструкция предусматривает внутренний монтаж, поэтому ввод проводников и пайка выполняются с внутренней стороны корпуса устройства.

Поляризация и защита от неправильного соединения

Важной особенностью серии СНЦ14 является трехшпоночная поляризация корпусов. Это означает, что соединение возможно только при строго определенном угловом положении ответных частей, что защищает цепи от неправильной коммутации и повреждения контактов. Многопозиционная установка изоляторов дополнительно увеличивает число допустимых вариантов ориентации, сохраняя при этом защиту от ошибочного сочленения разъемов одинакового диаметра.

Условия эксплуатации и гарантийные показатели

Соединитель предназначен для продолжительной работы в составе аппаратуры при соблюдении установленных электрических и климатических режимов. Гарантийный срок хранения составляет не менее 15 лет со дня изготовления. Минимальная наработка при всех режимах эксплуатации установлена на уровне 2000 часов. В облегченном режиме эксплуатации ресурс увеличивается до 130000 часов, что подтверждает долговечность изделия и стабильность его характеристик в течение длительного срока.

Изделие СНЦ14-76-Е-В поставляется как самостоятельная сборочная единица и предназначено для монтажа непосредственно в составе оборудования. При установке необходимо учитывать условный размер корпуса 22 и количество контактов 76, чтобы обеспечить корректное сопряжение с ответной частью разъема того же типа.
