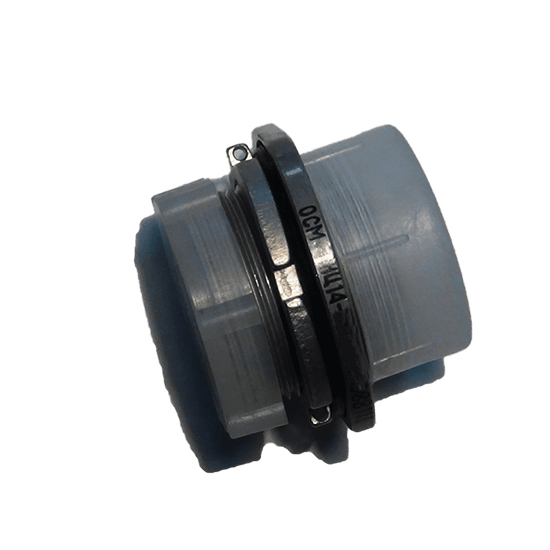

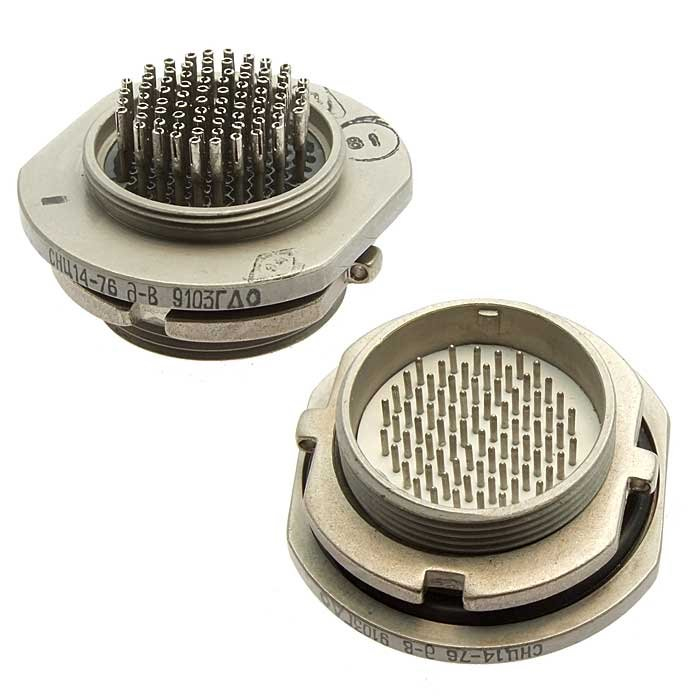

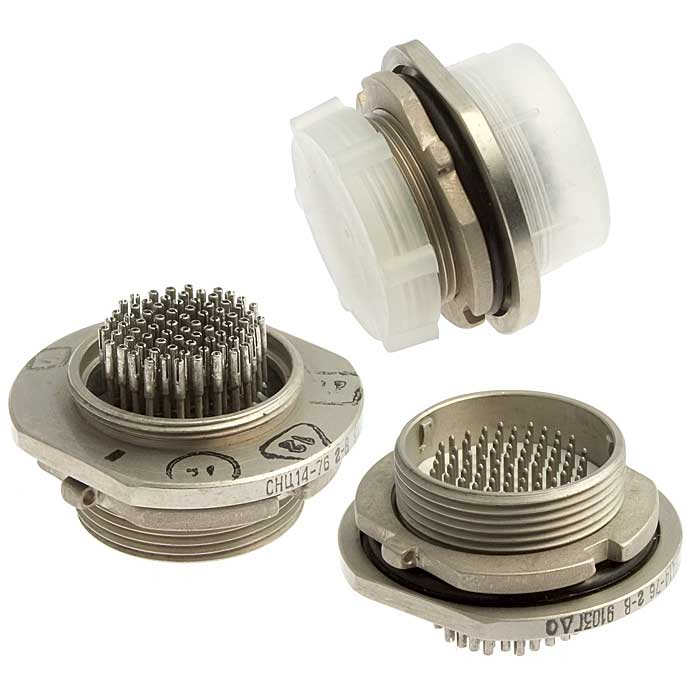

Назначение соединителя СНЦ14-76-Д-В

Соединитель СНЦ14-76-Д-В представляет собой миниатюрный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока, а также импульсного тока. Изделие применяется в различных устройствах и системах, требующих надежного разъемного соединения электрических проводников. Благодаря продуманной конструкции и устойчивости к внешним воздействиям, разъем подходит для использования в промышленности, военном деле и телекоммуникациях.

Данная модель относится к серии СНЦ14 и имеет приборное исполнение. Конструктивно это вилка приборная или переход приборный, что определяет ее применение для внутреннего монтажа в аппаратуре. Соединитель рассчитан на эксплуатацию в условиях с высокой влажностью и значительными температурными колебаниями, что подтверждается всеклиматическим исполнением.

Технические характеристики

Соединитель СНЦ14-76-Д-В обладает следующими подтвержденными параметрами:

• Тип соединителя: СНЦ14
• Количество контактов: 76
• Условный размер корпуса: 22
• Конструктивное исполнение: вилка приборная или переход приборный
• Климатическое исполнение: всеклиматическое
• Максимальная токовая нагрузка на соединитель: от 10 до 80 А
• Максимальное рабочее напряжение: 140 В
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия
• Гарантийная наработка: 2000 часов во всех режимах и условиях, 130000 часов в облегченном режиме

Указанные значения являются паспортными для данной серии соединителей и обеспечивают стабильную работу изделия в заявленных пределах. Диапазон токовой нагрузки от 10 до 80 А позволяет подбирать соединитель под конкретные требования электрической цепи с учетом количества задействованных контактов и сечения подключаемых проводов.

Конструкция и особенности исполнения

Соединители серии СНЦ14 имеют трехшпоночную поляризацию корпусов и многопозиционную установку изоляторов. Такое техническое решение предотвращает несанкционированное соединение разъемов одинакового диаметра и исключает ошибочную коммутацию. Поляризация обеспечивает однозначную ориентацию ответных частей при сочленении, что особенно важно в многоконтактных разъемах с большим количеством цепей.

Контакты соединителя покрыты никелем. Никелевое покрытие обеспечивает хорошую электрическую проводимость, защиту от коррозии и стабильность переходного сопротивления в течение всего срока службы. Это делает разъем пригодным для работы в условиях повышенной влажности и агрессивных сред, характерных для промышленных объектов и телекоммуникационного оборудования.

Применение и условия эксплуатации

СНЦ14-76-Д-В используется в различных областях, включая промышленность, военное дело и телекоммуникации. Изделие подходит для внутреннего монтажа и может применяться в условиях с высокой влажностью и температурными колебаниями. Всеклиматическое исполнение подтверждает возможность эксплуатации соединителя в широком диапазоне климатических зон без потери рабочих характеристик.

Гарантийная наработка изделия составляет 2000 часов во всех режимах и условиях эксплуатации. В облегченном режиме данный показатель увеличивается до 130000 часов, что свидетельствует о высокой надежности и длительном ресурсе соединителя при соблюдении рекомендованных условий применения. Сочетание компактных размеров, значительного количества контактов и устойчивости к внешним воздействиям делает данную модель востребованной в аппаратуре, где требуется плотная компоновка и надежная коммутация большого числа электрических цепей.
