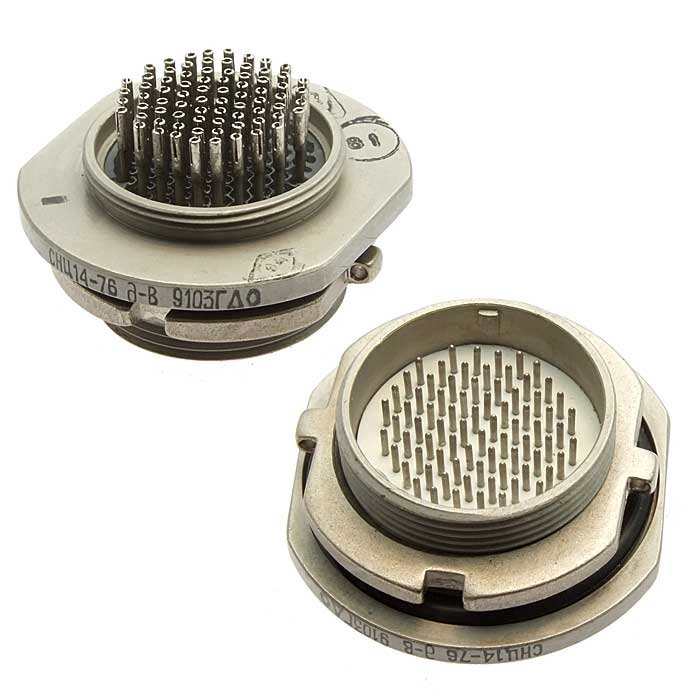

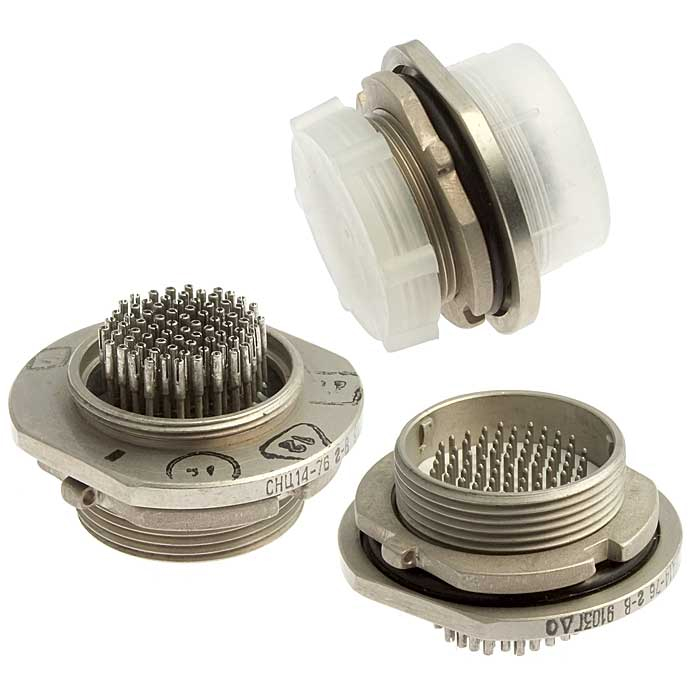

СНЦ14-76-А-В — цилиндрический низкочастотный соединитель для многоконтактного подключения электрических цепей в аппаратуре общего и специального назначения. Разъём относится к серии СНЦ14 и рассчитан на внутренний монтаж, обеспечивая надёжное резьбовое сочленение и защиту от ошибочной стыковки.

СНЦ14-76-А-В: назначение и особенности

Разъём СНЦ14-76-А-В применяется для коммутации постоянного, переменного и импульсного тока. Соединители данного семейства могут использоваться в цепях переменного тока частотой до 3 МГц, что делает их подходящими для радиоэлектронной, измерительной, промышленной и специализированной аппаратуры.

Основная задача разъёма — организовать компактное, разъёмное и устойчивое соединение большого количества электрических линий. Исполнение с 76 контактами удобно для систем, где необходимо передавать сигналы управления, питания, телеметрии, контроля состояния и другие цепи через единый интерфейс.

Конструкция соединителя

Серия СНЦ14 представляет собой миниатюрные цилиндрические соединители с резьбовым способом сочленения. Резьбовая фиксация помогает исключить самопроизвольное разъединение при вибрациях, ударах и механических нагрузках, возникающих при эксплуатации оборудования.

Конструктивно соединитель может включать герметичную приборную вилку СНЦ14 и ответную кабельную часть серии СНЦ13. Для предотвращения неправильной стыковки применяются трёхшпоночная поляризация корпуса и многопозиционная установка изолятора. Это особенно важно в аппаратуре с несколькими разъёмами одинакового диаметра: соединить несовместимые цепи случайно значительно сложнее.

Контактная группа рассчитана на пайку. Для повышения стабильности электрического контакта в описаниях серии указываются никелевое покрытие штырей и золотое покрытие гнёзд.

Расшифровка обозначения

Маркировка разъёма позволяет определить его основные конструктивные признаки. Для полного обозначения вида СНЦ14-76/22В-1-а-В расшифровка выглядит следующим образом:

При подготовке документации важно сверять полную маркировку конкретного изделия, поскольку дополнительные символы определяют часть соединителя, конструктивное исполнение, поляризацию, наличие кожуха и условия эксплуатации.

Технические параметры серии

Для соединителей СНЦ14 с 76-контактной компоновкой приводятся следующие типовые характеристики:

• Количество контактов — 76.

• Максимальная нагрузка на один контакт — до 2 А.

• Максимальное рабочее напряжение — до 140 В.

• Сопротивление контакта — не более 45 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочей температуры — от −60 до +85 °C.

• Минимальная наработка — 2000 часов.

• Ресурс сочленений и расчленений — до 250 циклов.

• Срок сохраняемости — не менее 15 лет.

Суммарная токовая нагрузка зависит от конкретного типоразмера, схемы задействования контактов и теплового режима. Поэтому при проектировании нельзя просто умножать ток одного контакта на их количество: необходимо учитывать допустимый нагрев, распределение нагруженных цепей по контактному полю и требования технических условий.

Где применяется СНЦ14-76-А-В

Многоконтактный разъём СНЦ14-76-А-В востребован там, где нужно объединить десятки цепей в одном компактном соединении. Типовые области применения включают:

• Контрольно-измерительные приборы и испытательные комплексы.

• Системы промышленной автоматики и телеметрии.

• Радиоэлектронные блоки, шкафы и стойки.

• Аппаратуру связи и управления.

• Специализированные приборные системы, рассчитанные на эксплуатацию в широком диапазоне климатических условий.

• Внутриблочные и межблочные кабельные соединения.

При подборе ответной части следует проверить не только число контактов и размер корпуса, но и тип контактов, вариант поляризации, конструктивное исполнение, метод монтажа, климатическое исполнение и требования к герметичности. Такой подход позволяет обеспечить электрическую совместимость и механически корректное соединение всей кабельной системы.
