Назначение изделия

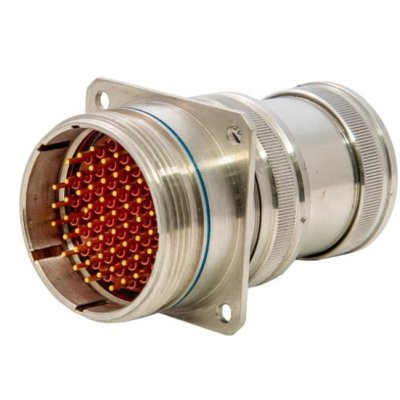

Разъем СНЦ146Г-12/12В7П11 AU ВП предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования и промышленных систем автоматизации. Изделие обеспечивает разъемное соединение кабельных линий с блочной частью аппаратуры, позволяя оперативно производить монтаж и демонтаж узлов без применения специального инструмента на этапе стыковки. Конструкция ориентирована на работу в условиях стационарной установки, где требуется надежный электрический контакт и защита от случайного рассоединения.

Разъем относится к серии СНЦ146, что определяет его принадлежность к группе цилиндрических низкочастотных соединителей с байонетным или резьбовым механизмом фиксации. Изделие рассчитано на применение в цепях управления, сигнализации и питания маломощных исполнительных устройств, где количество контактов и токовые нагрузки соответствуют типовым задачам промышленной электроники. Вилка с прямым кожухом обеспечивает удобный ввод кабеля со стороны монтажа, а наличие заводской упаковки и паспорта подтверждает готовность изделия к передаче в эксплуатацию без дополнительной комплектации.

Конструктивные особенности

Конструкция разъема СНЦ146Г-12/12В7П11 AU ВП включает корпус, изолятор с контактными элементами, кабельный ввод и элементы фиксации ответной части. Обозначение «12/12» указывает на количество контактов и их распределение в изоляторе, что определяет электрическую схему соединения. Буквенный индекс «В» в маркировке характеризует вариант исполнения корпуса и способ монтажа, а «П» указывает на прямой тип кожуха, обеспечивающий осевой выход кабеля. Индекс «AU» свидетельствует о применении покрытия контактных поверхностей, повышающего коррозионную стойкость и стабильность переходного сопротивления.

Основные элементы конструкции:

• Цилиндрический корпус с резьбовым или байонетным узлом сочленения
• Изолятор с гнездами или штырями в количестве, соответствующем маркировке
• Прямой кабельный кожух с узлом герметизации ввода
• Стопорный механизм от самопроизвольного развинчивания
• Контактные элементы с покрытием AU для стабильной проводимости

Изделие поставляется в заводской упаковке, что исключает механические повреждения при транспортировке и хранении. Паспорт, входящий в комплект поставки, содержит сведения о приемке изделия отделом технического контроля, основные технические параметры и отметки о соответствии конструкторской документации.

Электрические параметры и условия эксплуатации

Применение

Разъем СНЦ146Г-12/12В7П11 AU ВП применяется в составе радиоэлектронных блоков, где требуется многократное сочленение и расчленение электрических цепей без потери качества контакта. Изделие устанавливается на кабельные сборки, подключаемые к приборам с ответными блочными частями аналогичной серии. Типовые области использования включают промышленную автоматику, стендовое оборудование, измерительные комплексы и устройства связи, где стандартизация соединителей обеспечивает взаимозаменяемость узлов.

Благодаря наличию паспорта изделие может быть включено в состав документации на оборудование, проходящее приемочные испытания и метрологическую аттестацию. Заводская упаковка сохраняет целостность контактных поверхностей до момента монтажа, что особенно важно при длительном хранении на складах предприятий. При выборе ответной части необходимо руководствоваться маркировкой серии СНЦ146 и типом сочленения, указанным в эксплуатационной документации на конкретное оборудование.
