Назначение соединителя

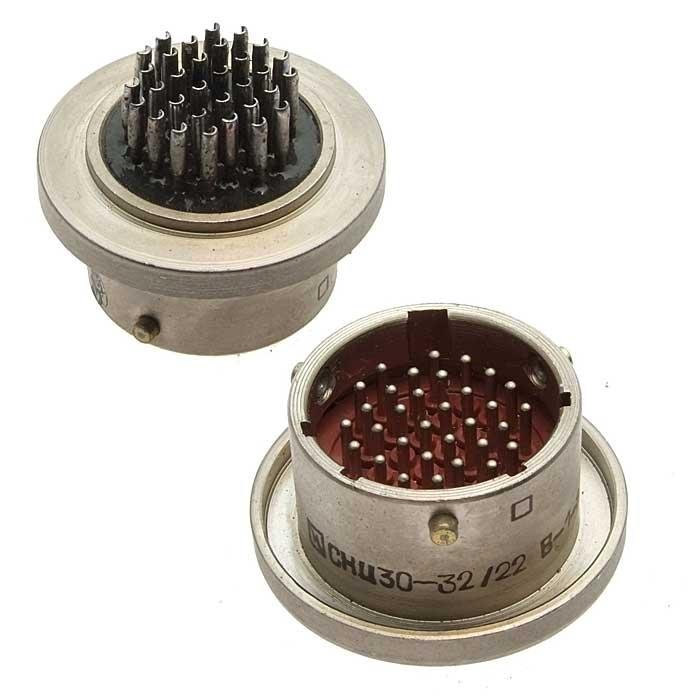

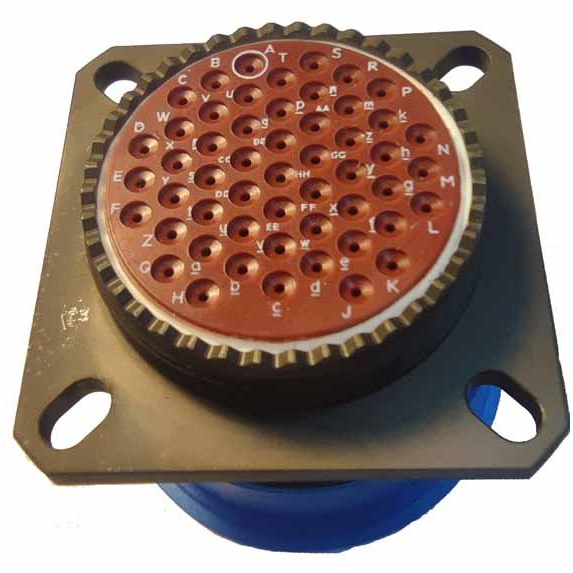

СНЦ144К-26/27ВП21-NWПC Исеть «5» — низкочастотный цилиндрический малогабаритный быстросъёмный электрический соединитель производства завода «Исеть». Изделие предназначено для надёжной передачи сигналов в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединитель применяется там, где требуется быстрая стыковка и расстыковка электрических цепей без потери качества контакта, в том числе в составе ответственных систем с высоким уровнем надёжности. Конструкция обеспечивает точное взаимное позиционирование частей разъёма и механическую фиксацию соединения.

Подтверждённые особенности конструкции

Изделие относится к категории СНЦ144 и выпускается с условным размером корпуса 21. Общее количество контактов — от 26 до 27 в зависимости от конфигурации. Внутренний монтаж выполнен с резьбовым соединением и самозапирающимся замком, что обеспечивает устойчивость к вибрационным и ударным нагрузкам.

• Поляризация — многошпоночная, для точного позиционирования при сочленении.
• Покрытие контактов — золото.
• Способ монтажа проводов — обжим или пайка.
• Максимальный ток на контакт — до 36 А.
• Сопротивление контакта — не более 15 мОм.

Перечисленные параметры относятся к электрическим и механическим характеристикам соединителя и определяют его применимость в цепях с повышенными требованиями к стабильности переходного сопротивления.

Условия эксплуатации и надёжность

Рабочая температура изделия — от минус 65 до плюс 200 °C. Исполнение — всеклиматическое по ГОСТ РВ 20.39.414.1. Соединитель устойчив к вибрации с частотой до 2000 Гц при ускорении до 60 g, к ударам с ускорением до 500 g и к пониженному давлению до 5 мм рт. ст.

Показатели надёжности подтверждены следующими значениями:

• Минимальная наработка — 1000 часов.
• Ресурс сочленений-расчленений — 500 циклов.
• Срок хранения — 25 лет.

Такое сочетание параметров позволяет использовать соединитель в аппаратуре, работающей в жёстких климатических и механических условиях.

Применение и маркировка

Соединитель применяется в промышленной и военной технике для приборного или кабельного монтажа, включая печатные платы, в системах с высоким уровнем надёжности. Быстросъёмная конструкция с самозапирающимся замком удобна в тех случаях, когда требуется оперативная замена блоков и модулей.

Маркировка «5» указывает на приёмку завода-изготовителя. Год выпуска — 2018. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении до момента монтажа.
