Назначение и область применения

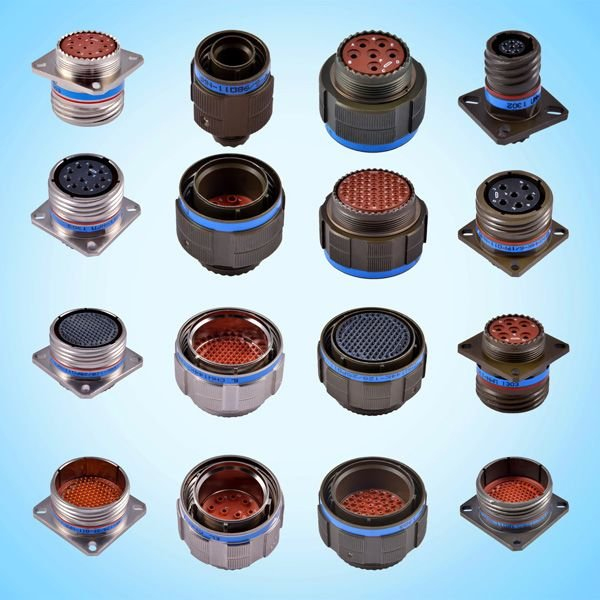

СНЦ144К-26/27PO11-NFK «Исеть» — низкочастотный цилиндрический электрический соединитель серии СНЦ144К. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В (амплитудное значение). Соединитель применяется для объёмного монтажа и подключения к кабельным линиям, обеспечивая электрическое соединение и механическое сочленение ответных частей.

Серия СНЦ144К относится к малогабаритным многопозиционным цилиндрическим соединителям. Такое исполнение востребовано в приборах и устройствах, где требуется компактное размещение большого числа контактов и надёжная коммутация при повышенных требованиях к экранированию.

Конструктивные особенности и расшифровка обозначения

Вилка и розетка имеют металлический экранированный корпус, что позволяет использовать соединитель в условиях электромагнитных помех и обеспечивает надёжное экранирование стыка.

Маркировка СНЦ144К-26/27PO11-NFK содержит следующие сведения:

• СНЦ144К — серия низкочастотных цилиндрических соединителей; исполнение «К» — кабельное, для кабельного корпуса.
• 26/27 — количество контактов: 26 в одной части соединителя и 27 в другой (типовая комбинация для данной серии).
• PO11 — тип конструктивного исполнения приборного корпуса (П) и кабельного корпуса (О) с определённым расположением и размерами габаритов; литер «11» соответствует конкретному размерному ряду.
• N — нормальная климатическая зона, то есть нормальные условия эксплуатации по температуре и влажности.
• F — покрытие корпусных деталей никелем; это обеспечивает хорошую коррозионную стойкость и поддерживает низкое сопротивление стыка корпуса.
• К — приёмка «5» (контрактная или серийная приёмка по ОТК, обозначается как «К» в конце обозначения).

Электрические характеристики

Эксплуатационное напряжение составляет до 700 В постоянного или переменного тока с частотой до 3 МГц. Рабочий ток на контакт зависит от диаметра контактов: для диаметра от 0,76 до 2,39 мм он составляет от 1 до 4,5 А в зависимости от размера. Максимальный пиковый ток выше — до 5–23 А при кратковременных режимах.

Сопротивление контакта составляет от порядка 1,5–8 мОм в зависимости от диаметра, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в широком диапазоне температур: от минус 65 °C до плюс 175…200 °C в зависимости от покрытия корпуса (никель или кадмий).

Изделие выдерживает значительные механические нагрузки:

• синусоидальная вибрация — до 400 м/с²;
• ударные ускорения — до 5000 м/с²;
• ресурс сочленений-расчленений — до 500 циклов.

Срок сохраняемости (хранения) без потери параметров — не менее 20 лет.

Данные каталога

• Артикул: 20781.
• Категория: СНЦ144.
• Производитель: Исеть.
• Приемка: «5».
• Год: 2015.
• Краткое описание из каталога: заводская упаковка.

Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.
