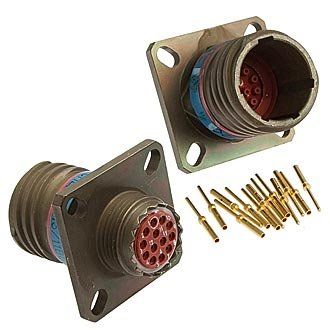

Назначение соединителя СНЦ144К-13/11ВО11-NWK

СНЦ144К-13/11ВО11-NWK представляет собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и бортовых систем. Изделие рассчитано на работу с сигнальными и слаботочными линиями связи, где требуется высокая надёжность контактных соединений при ограниченном уровне тока и напряжения.

Соединитель выполнен по схеме «вилка кабельного типа» и применяется для сочленения с соответствующими розетками серии СНЦ144. Благодаря конструкции с обжимным монтажом хвостовика изделие удобно при сборке жгутов и кабельных сборок в производственных условиях. Наличие токопроводного покрытия корпусных деталей на основе кадмия обеспечивает устойчивость к коррозии и электромагнитную совместимость узлов.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в составе ответственной аппаратуры, включая специальные и общепромышленные объекты. Артикул для заказа — 7801.

Конструктивные особенности и маркировка

Расшифровка обозначения СНЦ144К-13/11ВО11-NWK даёт полное представление о конструктивном исполнении соединителя:

• СНЦ — соединитель низкочастотный цилиндрический;
• 144 — порядковый номер разработки;
• 13 — количество контактов;
• 11 — условный размер корпуса по MIL-DTL-38999;
• В — вилка;
• О — монтаж обжатием;
• 1 — цилиндрический тип хвостовика;
• 1 — золотое покрытие рабочей части контактов;
• N — нормальная поляризация шпонок;
• W — токопроводное покрытие корпусных деталей (кадмий);
• К — кабельный тип корпуса.

Контактная группа с золотым покрытием рабочей части минимизирует переходное сопротивление и повышает стабильность электрических параметров при длительной эксплуатации. Нормальная поляризация шпонок исключает неправильное сочленение с ответной частью, что особенно важно при обслуживании многоконтактных разъёмов в труднодоступных местах.

Электрические параметры

Соединитель рассчитан на коммутацию низкочастотных сигналов с умеренными токовыми нагрузками. Рабочий ток на один контакт не превышает 1 А, а максимальное рабочее напряжение составляет не более 300 В амплитудного значения. Низкое сопротивление контактов — не более 8 мОм — способствует сохранению качества сигнала в измерительных и управляющих цепях.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применённых материалов. Диаметр контактов — 0,76 мм. Ресурс изделия по числу сочленений-расчленений достигает 500 циклов, минимальная наработка — 1000 часов, а минимальный срок сохраняемости — 20 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие предназначено для работы в жёстких условиях, характерных для подвижных объектов, промышленных установок и аппаратуры наружного размещения. Диапазон температур окружающей среды составляет от минус 60 до плюс 145 градусов Цельсия. С учётом температуры перегрева контактов допустимый интервал расширяется от минус 65 до плюс 175 градусов Цельсия, при этом скорость изменения температуры среды может достигать 88 градусов Цельсия в минуту.

Соединитель устойчив к механическим нагрузкам:

• синусоидальная вибрация в диапазоне частот от 1 до 2000 Гц с амплитудой ускорения 400 метров на секунду в квадрате;
• механический удар одиночного действия с пиковым ускорением 5000 метров на секунду в квадрате при длительности от 0,1 до 2 миллисекунд;
• механический удар многократного действия с пиковым ускорением 1500 метров на секунду в квадрате при длительности от 1 до 5 миллисекунд;
• линейное ускорение до 2000 метров на секунду в квадрате.

Работоспособность сохраняется при атмосферном пониженном давлении до 1,3 на 10 в минус четвёртой степени Па (рабочее) и до 1,2 на 10 в минус первой степени Па (предельное), а также при повышенном давлении до 29,4 на 10 в четвёртой степени Па. Повышенная относительная влажность воздуха до 98 процентов при температуре плюс 35 градусов Цельсия не приводит к ухудшению параметров благодаря герметичности и защитным покрытиям.

Область применения

СНЦ144К-13/11ВО11-NWK используется в составе кабельных сборок для соединения блоков аппаратуры, датчиков, исполнительных механизмов и контрольно-измерительных устройств. Разъём востребован в тех случаях, когда необходимо обеспечить многократное сочленение и расчленение с гарантированной повторяемостью электрических характеристик. Обжимной монтаж контактов позволяет автоматизировать процесс заделки проводов и снизить трудоёмкость производства жгутов.

Конструктив с условным размером корпуса 11 по MIL-DTL-38999 обеспечивает совместимость с ответными частями аналогичного типоразмера внутри серии. Изделие подходит для применения в аппаратуре, где предъявляются требования к вибростойкости, ударопрочности и работоспособности в широком климатическом диапазоне. Приёмка «5» указывает на проведение полного объёма проверок при изготовлении, что делает соединитель пригодным для комплектации изделий с повышенными требованиями к надёжности.
