Назначение и область применения

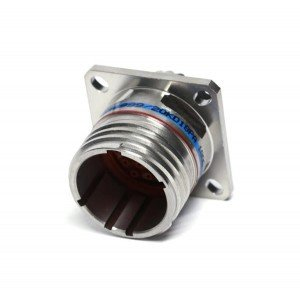

СНЦ144Д-22/13BO11-AFK «5» — электрический соединитель, входящий в серию СНЦ144 и выпускаемый ОАО «Уральский завод электрических соединителей» ИСЕТЬ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, систем автоматизации, контрольно-измерительного оборудования и промышленной электроники. Соединитель обеспечивает разъёмное соединение кабельных и приборных частей, позволяя оперативно производить монтаж, демонтаж и обслуживание электронных блоков без применения пайки в местах стыковки.

Компонент ориентирован на применение в устройствах, где требуется надёжная передача электрических сигналов и электропитания при умеренных токах и напряжениях. Благодаря конструктивному исполнению серии СНЦ144 соединитель может задействоваться в стационарной и переносной аппаратуре, а также в системах с периодическим перекоммутированием цепей.

Подтверждённые технические особенности

Соединители серии СНЦ144 характеризуются рядом параметров, подтверждённых техническими условиями АСДБ.430421.016ТУ. Для СНЦ144Д-22/13BO11-AFK действуют следующие рабочие характеристики:

• рабочее напряжение — от 1Е-3 до 700 В;
• рабочий ток на каждый контакт — от 1Е-7 до 4,5 А;
• количество контактов в изделиях серии — от 1 до 128;
• условный размер корпуса — от 9 до 25 мм.

Конструкция соединителя предусматривает различные варианты исполнения в рамках серии СНЦ144, что обеспечивает совместимость с широким рядом ответных частей и возможность подбора конфигурации под конкретную задачу. Обозначение модели включает кодовые элементы, отражающие конструктивное исполнение корпуса, тип контактов и вариант покрытия, однако детальная расшифровка этих кодов в исходных данных не приводится.

Изделие поставляется с приёмкой «5», что указывает на проведение приёмосдаточных испытаний в соответствии с установленными требованиями. Соответствие продукции техническим условиям АСДБ.430421.016ТУ подтверждает её пригодность для использования в составе электронной аппаратуры, к которой предъявляются стандартные требования по качеству и надёжности соединений.

Применение и интеграция в аппаратуру

СНЦ144Д-22/13BO11-AFK «5» применяется в системах управления, автоматизации технологических процессов, измерительных комплексах и другом электронном оборудовании, где необходима разъёмная коммутация сигнальных и питающих цепей. Соединитель устанавливается на печатные платы, приборные панели или кабельные сборки в зависимости от конструктивного варианта исполнения.

При проектировании аппаратуры с использованием данного соединителя следует учитывать рабочие диапазоны напряжения и тока, приведённые в технической документации, а также количество задействованных контактов в конкретном применении. Монтаж ответной части выполняется по стандартным правилам, принятым для соединителей серии СНЦ144.

Изделие подходит для использования в условиях, характерных для промышленной и лабораторной электроники, где важно сочетание компактности, достаточной коммутационной способности и возможности многократного сочленения и расчленения. Применение соединителя в составе конечного оборудования должно выполняться с учётом требований технических условий АСДБ.430421.016ТУ и эксплуатационной документации на конкретное устройство.

Документация и соответствие

На изделие распространяются технические условия АСДБ.430421.016ТУ, определяющие требования к качеству, приёмке и методам контроля продукции. Наличие данных технических условий обеспечивает прослеживаемость характеристик и единый подход к оценке соответствия соединителя заявленным параметрам. При необходимости подтверждения пригодности для конкретного применения следует руководствоваться указанными техническими условиями и паспортными данными на партию изделий.
