Назначение соединителя СНЦ144-8/13ВО11-AWП

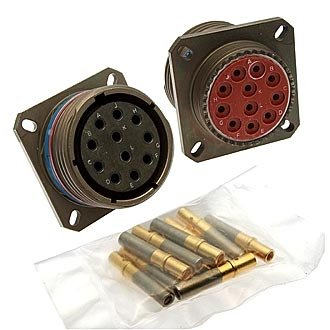

СНЦ144-8/13ВО11-AWП представляет собой приборную вилку цилиндрического типа, входящую в серию низкочастотных малогабаритных соединителей СНЦ144. Устройство предназначено для объёмного монтажа и служит для организации разъёмных электрических соединений в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных приборов и других технических систем, где требуется стабильный контакт при ограниченных габаритах.

Изделие рассчитано на эксплуатацию в условиях, предъявляющих повышенные требования к устойчивости соединений против механических и климатических воздействий. Благодаря принадлежности к линейке СНЦ144 вилка совместима с ответными частями этой же серии, что обеспечивает унификацию монтажа и возможность замены без доработки посадочных мест.

Подтверждённые особенности и технические параметры

Соединитель выполнен как цилиндрическая низкочастотная малогабаритная конструкция, предназначенная для объёмного монтажа. В изделии предусмотрены контакты трёх диаметров: 0,76 мм, 1,02 мм и 1,59 мм. Такое сочетание позволяет подбирать контактные пары под различные токовые нагрузки и сечения монтажных проводов без изменения типоразмера корпуса.

Электрические и эксплуатационные характеристики

• Тип соединителя — цилиндрический, низкочастотный, малогабаритный, для объёмного монтажа.
• Диаметры контактов — 0,76 мм, 1,02 мм, 1,59 мм.
• Максимальное рабочее напряжение — до 700 В.
• Сопротивление контактов — нормируется предельным значением в миллиомах, обеспечивающим надёжный электрический контакт.
• Климатическое исполнение — учитывает работу в различных условиях окружающей среды.

Контактное сопротивление жёстко ограничено, что снижает нагрев в месте соединения и повышает стабильность сигнальных цепей. Конструкция ориентирована на применение в схемах, где важна повторяемость соединения при многократных циклах сочленения и расчленения.

Применение в аппаратуре и особенности монтажа

Вилка СНЦ144-8/13ВО11-AWП используется в промышленной электронике, радиоэлектронных блоках, измерительных комплексах и приборах, требующих разъёмного подключения с высокой плотностью контактов. Устройство подходит для межблочных и внутриблочных соединений, включая жгуты объёмного монтажа, где провода подводятся непосредственно к контактам с тыльной стороны соединителя.

Объёмный монтаж предполагает пайку или обжим монтажных проводов к хвостовикам контактов. Это обеспечивает механическую прочность и удобство обслуживания: при необходимости контакт может быть заменён без демонтажа всего соединителя. Малогабаритная цилиндрическая форма корпуса облегчает компоновку в стеснённых отсеках аппаратуры.

Рекомендации по выбору и совместимости

При подборе ответной части следует применять розетки серии СНЦ144, соответствующие по количеству контактов и их диаметрам. Сочетание контактов разного диаметра в одном соединителе позволяет распределять цепи питания и сигнальные линии в пределах единого разъёма. Перед монтажом рекомендуется проверить соответствие рабочего напряжения и диаметров контактов параметрам конкретной электрической схемы.

Изделие поставляется как самостоятельная единица и предназначено для профессионального применения при сборке, ремонте и модернизации электронной аппаратуры. Артикул для заказа — 7795.
