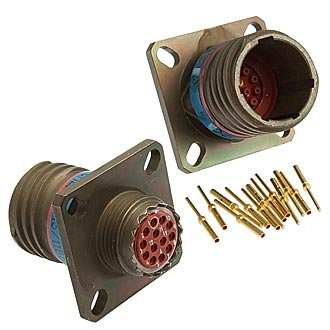

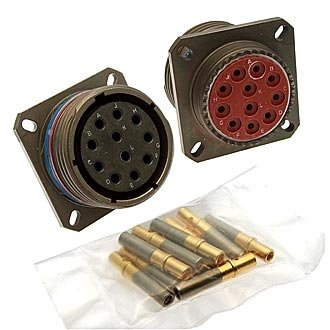

Назначение разъёма СНЦ144-41/21ВП21-NWПС

Разъём СНЦ144-41/21ВП21-NWПС предназначен для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и контрольно-измерительных систем. Изделие обеспечивает разъёмное соединение проводников при передаче сигналов низкой и средней интенсивности, а также питающих напряжений в пределах, допустимых для данного типоразмера контактов.

Конструкция с угловым положением изолятора в корпусе позволяет применять разъём в условиях ограниченного пространства, когда подвод кабеля выполняется под прямым углом к монтажной поверхности. Это делает изделие удобным для установки в стойки, шкафы автоматики, панели управления и корпуса приборов с плотной компоновкой внутренних узлов.

Подтверждённые конструктивные особенности

Изделие относится к категории СНЦ144 и имеет следующие зафиксированные параметры:

• Количество контактов — 19;
• Число рядов — 2;
• Шаг контактов — 2,5 мм;
• Условный размер корпуса — 22;
• Конструкция — А, угловое положение изолятора в корпусе.

Наличие девятнадцати контактов, расположенных в два ряда с шагом 2,5 мм, позволяет подключать многопроводные кабели и жгуты при сохранении компактных габаритов соединителя. Угловое исполнение изолятора определяет ориентацию контактной группы относительно оси корпуса и задаёт направление вывода монтажных проводов.

Разъём рассчитан на эксплуатацию в условиях механических и электрических нагрузок, характерных для промышленного оборудования. Прочность и долговечность изделия подтверждаются его применением в аппаратуре, где важна стабильность контактного соединения при вибрациях, перепадах температуры и многократных циклах сочленения и расчленения.

Применение в аппаратуре и системах

Разъём СНЦ144-41/21ВП21-NWПС используется в промышленной электронике, радиотехнических устройствах и системах автоматизации. Он обеспечивает надёжное соединение между отдельными блоками, платами и кабельными сборками, а также применяется для организации межмодульных связей внутри приборов и шкафов управления.

Типовые области использования

• Промышленные контроллеры и системы сбора данных;
• Радиотехнические тракты и блоки обработки сигналов;
• Панели коммутации и распределительные узлы;
• Измерительные стенды и лабораторное оборудование;
• Аппаратура с жёсткими требованиями к стабильности контактного соединения.

Благодаря угловой конструкции корпуса разъём удобен для применения в устройствах с горизонтальным или вертикальным монтажом кабельных вводов, где прямые соединители создают чрезмерный изгиб проводников или мешают установке соседних модулей. Изделие позволяет аккуратно укладывать кабельные жгуты вдоль несущих конструкций и сокращать общую глубину монтажной зоны.

Условия эксплуатации и совместимость

Соединитель предназначен для применения в закрытых объёмах аппаратуры и электротехнических шкафах, защищённых от прямого попадания влаги и агрессивных сред. Монтаж ответной части выполняется согласно схеме расположения контактов, определяемой конструктивным исполнением «А» и условным размером корпуса 22.

При выборе ответного разъёма необходимо учитывать количество контактов, шаг 2,5 мм и угловое расположение изолятора, чтобы обеспечить полную механическую и электрическую совместимость. Рекомендуется проверять соответствие посадочных размеров и маркировки перед установкой в изделие.

Стабильность контактного соединения достигается за счёт фиксации изолятора в корпусе и точного позиционирования контактов, что снижает вероятность смещения при механических воздействиях. Изделие сохраняет работоспособность при многократных сочленениях при условии соблюдения допустимых токовых нагрузок и правильной разделки кабеля.
