Назначение

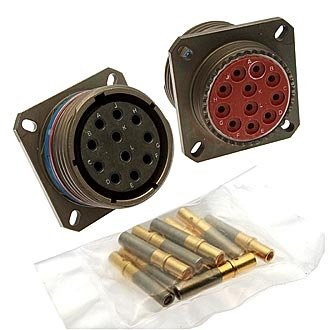

СНЦ144-13-11-В011-NWК «5» — низкочастотный цилиндрический электрический соединитель серии СНЦ144. По имеющимся данным, изделие предназначено для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к малогабаритным многопозиционным изделиям. В карточке товара указаны артикул 7780 и категория СНЦ144.

Конструкция рассчитана на 13 контактов. Условный размер корпуса — 11. Исполнение контакта — вилка (В), тип корпуса — кабельный (К). В описании также указаны обжатие (О) как способ монтажа и хвостовик контакта для прямого монтажа в отверстие печатной платы.

Подтверждённые особенности

Конструктивное исполнение

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, многопозиционный.
• Количество контактов: 13.
• Условный размер корпуса: 11.
• Тип контакта: вилка (В).
• Способ монтажа: обжатие (О).
• Хвостовик контакта: для прямого монтажа в отверстие печатной платы.
• Покрытие контактов: золотое.
• Поляризация шпонок корпуса: нормальная (N).
• Покрытие корпусных деталей: кадмиевое (W).
• Тип корпуса: кабельный (К).
• Размер хвостовика контакта-шпильки: короткий (C).

Электрические параметры

Максимальный ток на одиночный контакт зависит от диаметра контакта. Для диаметра 0,76 мм указано значение не более 5 А, для 1,02 мм — не более 7,5 А, для 1,59 мм — не более 13 А, для 2,39 мм — не более 23 А. Напряжение — до 700 В.

Сопротивление контактов также приведено по диаметрам: для 0,76 мм — 8 мОм, для 1,02 мм — 5 мОм, для 1,59 мм — 2,5 мОм, для 2,39 мм — 1,5 мОм.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. В имеющемся описании отмечена пригодность изделия для объёмного и печатного внутреннего монтажа. Кабельное исполнение корпуса, обжатие и хвостовик контакта для прямого монтажа в отверстие печатной платы определяют область использования в составе электротехнических и электронных изделий, где требуются малогабаритные многопозиционные цилиндрические соединители с указанными электрическими параметрами.

Для данной позиции в карточке товара указана приёмка «5». Сведения о производителе в предоставленных данных не указаны. Технические характеристики приведены по имеющемуся описанию товара.
