Назначение разъёма СНЦ144-10/13ВП21-NFПС

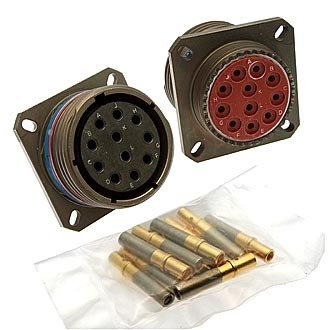

СНЦ144-10/13ВП21-NFПС (без контактов) представляет собой низкочастотный цилиндрический электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, телекоммуникационных систем и промышленной автоматики. Изделие относится к серии СНЦ144 и поставляется без контактов, что позволяет комплектовать корпусную часть разъёма контактными элементами с нужными параметрами под конкретную задачу монтажа.

Данная модификация применяется в тех случаях, когда требуется надёжное разъёмное соединение с защитой от внешних воздействий. Конструкция без контактов даёт возможность самостоятельного подбора и установки контактных пар, что особенно востребовано при серийном производстве, ремонте и модернизации аппаратуры. Разъём подходит для работы в составе блоков, стоек и распределительных устройств, где важна стабильность электрического контакта и механическая фиксация ответных частей.

Технические особенности и конструктивные характеристики

Соединитель СНЦ144-10/13ВП21-NFПС выполнен в цилиндрическом корпусе условного размера, соответствующего ряду от 9 до 25 мм. Такое исполнение обеспечивает компактность при сохранении достаточной механической прочности. Корпусная часть рассчитана на эксплуатацию в составе соединителей серии СНЦ144, которые допускают различные варианты конструктивного исполнения по способу монтажа, типу присоединения и ориентации ответных частей.

Электрические параметры серии СНЦ144, к которой относится данное изделие, включают следующие подтверждённые значения:

• рабочее напряжение — от 1 до 700 В;
• рабочий ток на каждый контакт — от 1 мкА до 4,5 А;
• количество контактов — от 1 до 128 в зависимости от конкретного исполнения;
• условный размер корпуса — от 9 до 25 мм.

Изделие поставляется без контактов, поэтому указанные токовые и количественные параметры реализуются после установки соответствующих контактных элементов. Корпус разъёма обеспечивает механическую защиту контактной зоны и фиксацию ответной части, что снижает риск самопроизвольного разъединения и повреждения контактов при вибрационных и ударных нагрузках.

Применение и условия эксплуатации

СНЦ144-10/13ВП21-NFПС находит применение в электронике, телекоммуникационном оборудовании, измерительных приборах и промышленных устройствах. Разъём целесообразно использовать в тех узлах, где требуется обеспечить защиту соединения от внешних воздействий и исключить открытое расположение контактов. Подобное исполнение востребовано при работе в условиях повышенной влажности, запылённости или загрязнения окружающей среды.

Благодаря возможности установки контактных элементов с различными характеристиками, корпус СНЦ144-10/13ВП21-NFПС может применяться как в слаботочных сигнальных цепях, так и в силовых линиях с током до 4,5 А на контакт. Это делает изделие универсальным решением для широкого круга задач — от бытовой радиоаппаратуры до промышленных систем управления и сбора данных.

Преимущества исполнения без контактов

Поставка разъёма без контактов предоставляет ряд практических преимуществ. Пользователь получает возможность самостоятельно выбрать тип контактных элементов, оптимально подходящий под сечение применяемых проводов, способ монтажа и требуемые электрические параметры. Такой подход сокращает складские позиции и упрощает комплектацию при производстве и техническом обслуживании оборудования.

Корпусная часть СНЦ144-10/13ВП21-NFПС совместима с ответными соединителями серии СНЦ144, что упрощает интеграцию изделия в существующие системы и позволяет проводить замену вышедших из строя компонентов без изменения монтажной схемы. Конструкция рассчитана на многократное сочленение и расчленение, сохраняя стабильность фиксации и защитных свойств в течение всего срока эксплуатации.
