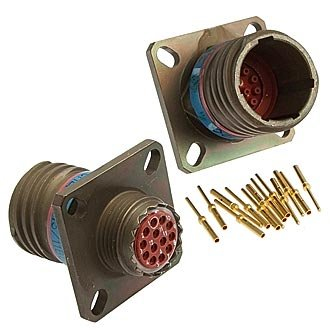

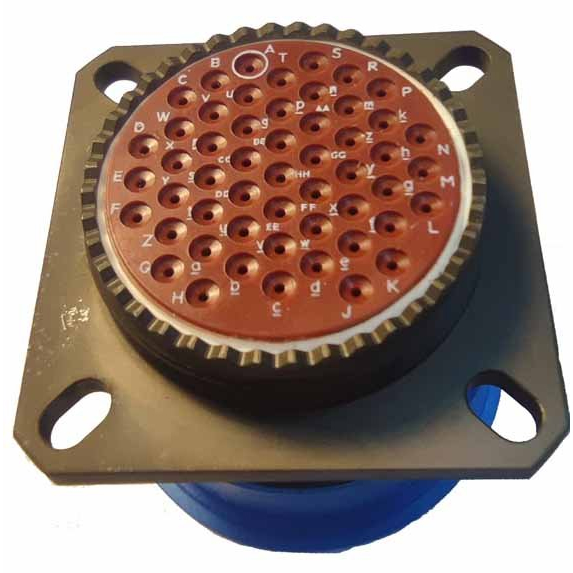

СНЦ144-100/23ВO11-NWK

Цена:

5900 ₽

Технические характеристики

СНЦ144-100/23ВO11-NWK

СНЦ144-100/23ВO11-NWK — это электрический соединитель, относящийся к серии СНЦ144, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (с частотой до 3 МГц). Эти соединители являются малогабаритными многопозиционными разъемами, которые могут использоваться в различных областях, включая объемный и печатный внутренний монтаж.

Технические характеристики

Основные параметры:

Рабочее напряжение: до 700 В.
Максимальный ток на контакт:
- Для диаметра 0,76 мм — до 5 А;
- Для диаметра 1,02 мм — до 7,5 А;
- Для диаметра 1,59 мм — до 13 А;
- Для диаметра 2,39 мм — до 23 А.
Сопротивление контактов:
- Для диаметра 0,76 мм — 8 мОм;
- Для диаметра 1,02 мм — 5 мОм;
- Для диаметра 1,59 мм — 2,5 мОм;
- Для диаметра 2,39 мм — 1,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Емкость между контактами: не более 10 пФ.
Число циклов соединения/разъединения: до 500 раз.
Минимальный срок хранения: не менее 20 лет.

Условия эксплуатации:

Рабочая температура: от -65 °C до +200 °C в зависимости от покрытия;
Вибрация: диапазон частот от 1 Гц до 2000 Гц с амплитудой ускорения до 400 м/с?;
Уровень звукового давления: до 170 дБ .

Применение

Соединители СНЦ144 используются в различных отраслях промышленности, включая авиацию и космическую технику. Они обеспечивают надежное соединение в условиях высоких механических и климатических нагрузок. Разъемы взаимозаменяемы с аналогичными соединителями серии III MIL-DTL-38999, что делает их универсальными для применения в специализированных устройствах. СНЦ144-100/23ВO11-NWK является одним из вариантов данной серии и может использоваться для подключения различных электрических компонентов в сложных системах.

Описание

Назначение

СНЦ144-100/23ВO11-NWK — электрический соединитель серии СНЦ144, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу малогабаритных многопозиционных разъёмов и может применяться при объёмном монтаже, а также при печатном внутреннем монтаже.

Соединители этой серии рассчитаны на эксплуатацию в условиях высоких механических и климатических нагрузок, поэтому применяются в ответственных системах, где требуется стабильность электрического контакта.

Особенности и технические характеристики

Ниже приведены подтверждённые параметры серии, к которой относится СНЦ144-100/23ВO11-NWK.

Электрические параметры

Рабочее напряжение — до 700 В.
Максимальный ток на контакт: для контакта диаметром 0,76 мм — до 5 А; диаметром 1,02 мм — до 7,5 А; диаметром 1,59 мм — до 13 А; диаметром 2,39 мм — до 23 А.
Сопротивление контактов: для диаметра 0,76 мм — 8 мОм; для 1,02 мм — 5 мОм; для 1,59 мм — 2,5 мОм; для 2,39 мм — 1,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Ёмкость между контактами — не более 10 пФ.

Ресурс и условия эксплуатации

Число циклов соединения и разъединения — до 500 раз.
Минимальный срок хранения — не менее 20 лет.
Рабочая температура — от минус 65 °C до плюс 200 °C в зависимости от покрытия контактов.
Устойчивость к вибрации — в диапазоне частот от 1 Гц до 2000 Гц при амплитуде ускорения до 400 м/с².
Уровень звукового давления — до 170 дБ.

Применение

Соединители серии СНЦ144 используются в различных отраслях промышленности, включая авиационную и космическую технику. Они обеспечивают надёжное соединение при высоких механических и климатических нагрузках.

Разъёмы серии взаимозаменяемы с аналогичными соединителями серии III по стандарту MIL-DTL-38999, что расширяет область их применения в специализированных устройствах. Модель СНЦ144-100/23ВO11-NWK является одним из вариантов этой серии и может использоваться для подключения электрических компонентов в составе сложных систем.

Краткие сведения о товаре

Артикул: 7778.
Категория: СНЦ144.
Производитель в предоставленных данных не указан.
