Назначение изделия

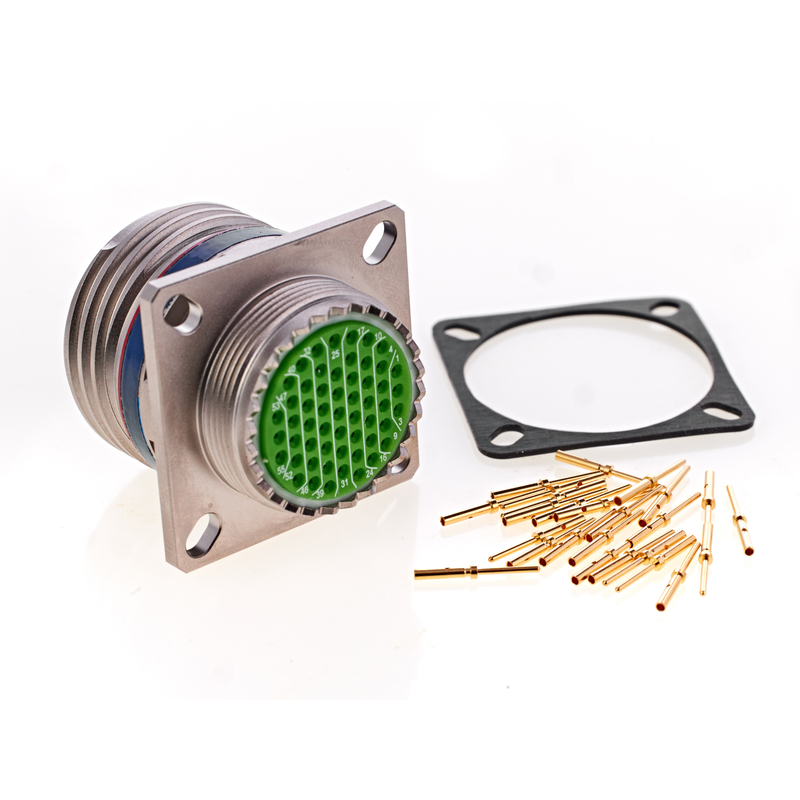

Разъем СНЦ144-13/11ВП21-BFПL AU ВП представляет собой электрический соединитель промышленного назначения, предназначенный для коммутации цепей постоянного и переменного тока в стационарных и подвижных установках. Изделие применяется для соединения кабельных трасс, подключения датчиков, исполнительных механизмов, контрольно-измерительного оборудования и силовых цепей в составе электротехнических шкафов, пультов управления и распределительных устройств.

Соединитель рассчитан на эксплуатацию в условиях умеренного и холодного климата, допускает применение внутри помещений и в составе оборудования, защищенного от прямого воздействия атмосферных осадков. Конструкция ориентирована на многократное сочленение и расчленение при сохранении стабильного электрического контакта.

Конструктивные особенности

Разъем выполнен в цилиндрическом корпусе с байонетным или резьбовым механизмом фиксации ответной части. Обозначение СНЦ144 указывает на принадлежность к серии соединителей с нормализованными присоединительными размерами и унифицированными контактами. Маркировка 13/11ВП21 характеризует схему расположения контактов и их количество, а также тип контактной группы — вилка или розетка с определенной цоколевкой.

Контактные элементы могут иметь золотое покрытие, что обозначается индексом AU в маркировке. Такое исполнение обеспечивает низкое переходное сопротивление, высокую коррозионную стойкость и стабильность сигнала в слаботочных цепях. Индекс ВП указывает на вариант исполнения с определенным способом монтажа — под пайку, обжим или печатный монтаж. Покрытие корпуса и материал изолятора подобраны с учетом требований к механической прочности и электрической безопасности.

Ключевые параметры конструкции

• Серия соединителя — СНЦ144, унифицированный ряд промышленных разъемов.
• Тип контактной группы — вилка или розетка в зависимости от полного обозначения.
• Покрытие контактов — золото, индекс AU, для ответственных слаботочных цепей.
• Способ монтажа — под пайку или обжим, в соответствии с индексом ВП.
• Механизм фиксации — байонетный или резьбовой, обеспечивающий надежное сочленение.
• Количество и схема контактов — согласно маркировке 13/11ВП21.

Применение

Соединитель используется в производственном оборудовании, испытательных стендах, системах автоматизации и телеметрии. Благодаря золотому покрытию контактов разъем подходит для передачи аналоговых и цифровых сигналов малой амплитуды, где критично минимальное искажение и стабильное сопротивление контакта. Изделие востребовано при сборке жгутов и кабельных сборок, поставляемых на предприятия машиностроения, приборостроения и энергетики.

Разъем поставляется в заводской упаковке с паспортом, подтверждающим приемку изделия и его соответствие техническим условиям. Комплектация предусматривает индивидуальную упаковку каждого соединителя, что исключает повреждение при транспортировке и хранении. Паспорт содержит основные сведения для монтажа и эксплуатации, а также отметку о контроле качества.

Технические сведения

Электрические параметры, допустимые токи и напряжения, климатическое исполнение и степень защиты корпуса устанавливаются техническими условиями на серию СНЦ144 и указываются в эксплуатационной документации. При проектировании соединений необходимо учитывать схему цоколевки и тип ответного разъема для корректного сочленения.

Монтаж и эксплуатация

Перед монтажом контактов следует проверить соответствие маркировки соединителя требованиям схемы. Пайку проводят с применением флюсов, не вызывающих коррозии, при температуре, рекомендованной для контактов с золотым покрытием. После пайки необходимо удалить остатки флюса и проверить целостность изоляции. Сочленение ответных частей выполняют до фиксации замкового механизма, не допуская перекоса.

В процессе эксплуатации разъем не требует специального обслуживания, однако рекомендуется периодически осматривать контактные поверхности на отсутствие загрязнений и механических повреждений. Хранение осуществляют в упаковке изготовителя в отапливаемых помещениях с относительной влажностью воздуха не более 80 процентов.
