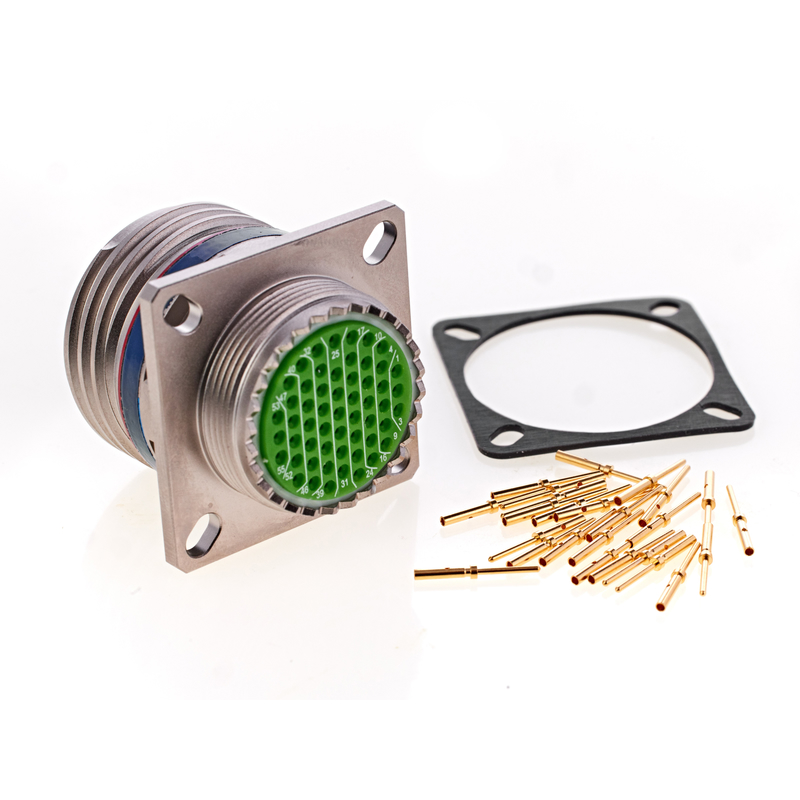

Назначение соединителя СНЦ14-50-В-ВМ

Соединитель СНЦ14-50-В-ВМ представляет собой цилиндрический резьбовой миниатюрный электрический соединитель, предназначенный для внутреннего монтажа резьбовым соединением. Изделие входит в серию СНЦ14 и применяется для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов. Основная сфера использования — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединители данной серии рассчитаны на эксплуатацию во всеклиматическом исполнении [В], что подтверждает возможность их применения в условиях воздействия широкого диапазона климатических факторов. Конструкция предусматривает работу в составе герметичных и негерметичных соединений: приборная вилка СНЦ14 может сочленяться с кабельной розеткой СНЦ13, а также использоваться в схеме с герметичным переходом СНЦ13 и двумя кабельными розетками.

Подтверждённые особенности конструкции и эксплуатационные параметры

Соединитель СНЦ14-50-В-ВМ обладает рядом конструктивных и технических особенностей, подтверждённых каталожными данными серии СНЦ14:

• Трёхшпоночная поляризация корпусов, исключающая несанкционированное сочленение соединителей одинакового диаметра.
• Многопозиционная установка изоляторов, обеспечивающая корректную ориентацию контактов при сборке.
• Крепление приборной вилки осуществляется при помощи гайки, что упрощает монтаж на панелях и корпусах аппаратуры.
• Контакты имеют никелевое покрытие, повышающее коррозионную стойкость и стабильность электрического контакта.
• Общее количество контактов в изделии — 50.
• Максимальное рабочее напряжение составляет 140 В.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Рабочая температура окружающей среды: от -60 до +85 °C.
• Минимальная наработка — 2000 часов.
• Количество сочленений-расчленений — 250.
• Гарантийный срок хранения — не менее 15 лет со дня изготовления.

Категория качества и исполнение

Соединители СНЦ14 выпускаются в категориях качества «ОТК», «ВП» и «ОСМ». Конкретное обозначение СНЦ14-50-В-ВМ указывает на вариант исполнения с учётом требований к приёмке. Изделие предназначено для внутреннего монтажа, что определяет его установку внутри корпусов радиоэлектронной аппаратуры с фиксацией резьбовым соединением.

Применение и совместимость

Соединитель СНЦ14-50-В-ВМ применяется в радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение с большим числом контактов и устойчивостью к климатическим воздействиям. Благодаря трёхшпоночной поляризации и многопозиционной установке изоляторов обеспечивается защита от ошибок при сочленении соединителей одного диаметра, что особенно важно в многоконтактных системах с плотной компоновкой.

Совместимость обеспечивается в рамках серии СНЦ14 и СНЦ13: приборная вилка СНЦ14-50-В-ВМ сочленяется с кабельными розетками СНЦ13 соответствующего типоразмера, а также может использоваться с герметичными переходами СНЦ13. Количество контактов — 50 — определяет принадлежность к группе соединителей с высокой плотностью контактов, что позволяет применять изделие в многоканальных цепях управления, сигнализации и передачи данных.

Рабочий диапазон температур от -60 до +85 °C и минимальная наработка 2000 часов подтверждают пригодность соединителя к длительной эксплуатации в составе ответственной аппаратуры. Гарантийный срок хранения не менее 15 лет со дня изготовления обеспечивает возможность длительного резервирования изделий без потери эксплуатационных характеристик.
