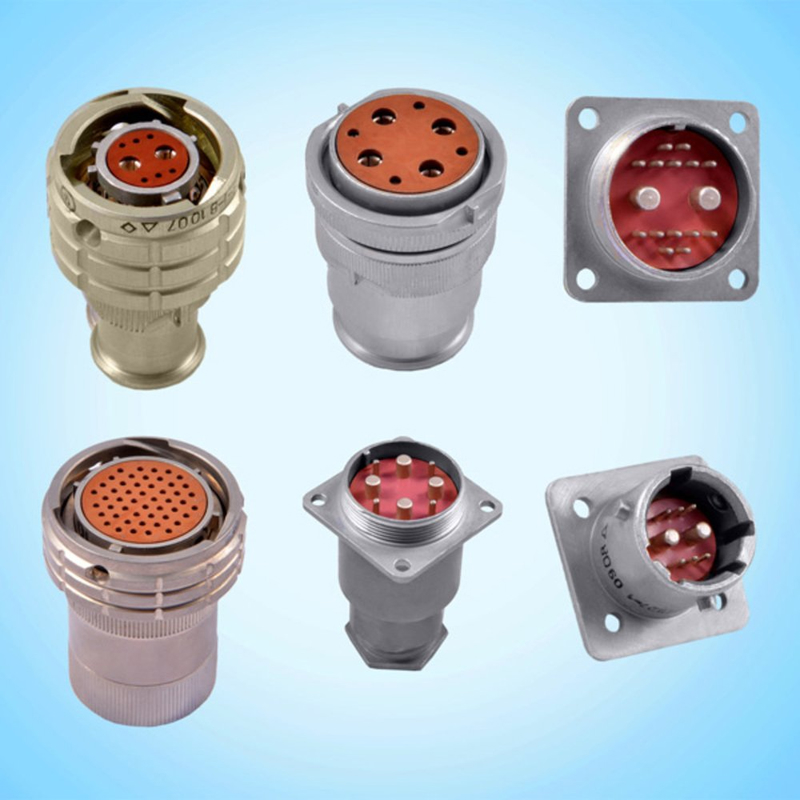

СНЦ14-50-В-В: высокогерметичный разъём для ответственных электрических соединений

СНЦ14-50-В-В — представитель серии цилиндрических многоконтактных соединителей СНЦ14, рассчитанных на надёжное подключение электрических цепей в аппаратуре общего и специального назначения. Разъёмы этой серии применяются там, где важны механическая прочность, герметичность приборной части, стабильность контактирования и защита от ошибочного сочленения.

Конструктивно изделия СНЦ14 относятся к миниатюрным цилиндрическим резьбовым соединителям для внутреннего монтажа. Серия рассчитана на работу в цепях постоянного, переменного с частотой до 3 МГц и импульсного тока, что делает её востребованной в системах управления, измерительном оборудовании, промышленной автоматике, радиоэлектронных комплексах и специализированной технике.

Особенности разъёма СНЦ14-50-В-В

Обозначение СНЦ14 указывает на тип цилиндрического многопозиционного соединителя с локальной защитой контактов. Число 50 в маркировке связано с контактной группой: в данном исполнении используется 50 контактов. Для серии СНЦ14 также характерен условный размер корпуса 18, встречающийся в полном обозначении вида СНЦ14-50/18В-…-В.

Ключевые особенности конструкции:

• Герметичная приборная вилка СНЦ14 обеспечивает применение в аппаратуре с повышенными требованиями к защите соединения.

• Резьбовое сочленение фиксирует разъём и помогает сохранять надёжный электрический контакт при вибрациях и механических воздействиях.

• Трёхшпоночная поляризация корпуса предотвращает неправильную ориентацию при подключении.

• Многопозиционная установка изолятора исключает нежелательное сопряжение разъёмов одинакового диаметра с разной схемой поляризации.

• Контакты штыревой части обычно имеют никелевое покрытие, а гнездовые контакты — золотое, что способствует стабильности соединения и снижению переходного сопротивления.

Технические параметры серии СНЦ14

Для 50-контактных разъёмов СНЦ14 важны не только число цепей, но и допустимая электрическая и климатическая нагрузка. Типовые параметры серии включают рабочее напряжение до 140 В, токовую нагрузку до 2 А на одиночный контакт и сопротивление контактов не более 45 мОм. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм.

Указанные параметры следует сверять с паспортом и техническими условиями конкретного исполнения, поскольку конструкция кожуха, вид приборной или кабельной части, поляризация и категория качества могут отличаться.

Где применяется СНЦ14-50-В-В

Многоконтактный разъём СНЦ14-50-В-В подходит для организации компактных и надёжных соединений между блоками оборудования, панелями, жгутами и внутренними узлами аппаратуры. Большое число контактов позволяет передавать одновременно сигнальные, управляющие и маломощные питающие цепи через один соединитель.

Типичные области применения:

• Системы промышленной автоматики и управления.

• Контрольно-измерительная аппаратура.

• Электронные блоки машин, стендов и комплексов.

• Средства связи, телеметрии и радиотехнические устройства.

• Бортовые, транспортные и специализированные электронные системы.

• Оборудование, работающее при вибрации, перепадах температуры и повышенной влажности.

Всеклиматическое исполнение «В» означает пригодность соединителя к эксплуатации в широком диапазоне внешних воздействий при соблюдении требований нормативной документации. Для серии заявлены работа при температуре от −60 до +85 °C, воздействие вибрации и возможность эксплуатации при высокой относительной влажности.

На что обратить внимание при подборе

При выборе разъёма СНЦ14-50-В-В важно точно расшифровать полную маркировку. Помимо количества контактов и типоразмера корпуса, необходимо учитывать вид части соединителя, конструктивное исполнение, наличие или отсутствие прямого кожуха, вариант поляризации, ответную часть и способ монтажа.

Для корректной интеграции в устройство следует проверить:

• Схему расположения и нумерации 50 контактов.

• Совместимость вилки и розетки по типоразмеру, ключеванию и поляризации.

• Исполнение приборной части и способ её крепления на панели.

• Конструкцию кабельной части, выводов и кожуха.

• Допустимый ток каждой подключаемой цепи и суммарную нагрузку.

• Требования к герметичности, вибростойкости и температурному режиму.

• Применимые технические условия и категорию качества.

СНЦ14-50-В-В — практичное решение для многоконтактного подключения в ответственной аппаратуре, где необходимы компактность, механическая фиксация и устойчивость электрических параметров в сложных условиях эксплуатации.
