Назначение соединителя СНЦ14-30 г-В «5»

СНЦ14-30 г-В «5» — миниатюрный цилиндрический низкочастотный высокогерметичный соединитель, предназначенный для работы в электрических цепях постоянного, переменного тока с частотой до 3 мегагерц и импульсного тока. Изделие применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах и других устройствах, где предъявляются повышенные требования к герметичности, надёжности и стойкости к тяжёлым климатическим и механическим воздействиям.

Соединитель выпускается в приёмке «5» и имеет год выпуска 84, что подтверждает его принадлежность к изделиям, прошедшим установленную приёмочную аттестацию. Артикул товара — 40961, категория — СНЦ14.

Расшифровка обозначения и конструктивные особенности

Обозначение СНЦ14-30 г-В «5» раскрывает основные признаки изделия. Тип соединителя — СНЦ14, то есть цилиндрический низкочастотный. Число контактов — 30. Условный размер корпуса — 14. Буква В указывает на исполнение вилки, то есть приборной части соединителя. Буква г обозначает многопозиционную поляризацию, а завершающая буква В — всеклиматическое исполнение. Приёмка «5» свидетельствует о приёмке изделия в соответствии с установленными требованиями.

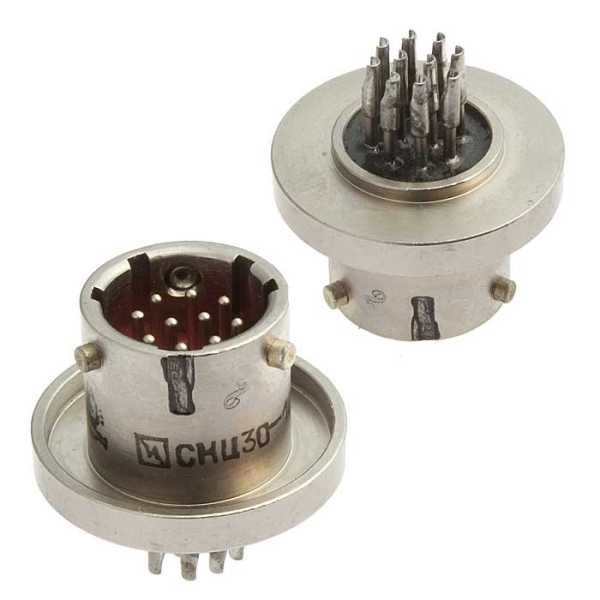

Конструктивно соединитель выполнен как герметичная приборная вилка с резьбовым сочленением. Покрытие штырей — никель, покрытие гнезд — золото. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и сохраняет стабильность электрического контакта при механических нагрузках. Многопозиционная поляризация исключает неправильное сочленение и повышает безопасность эксплуатации.

Технические характеристики

Соединитель рассчитан на максимальный ток на контакт 2 ампера и суммарную нагрузку до 80 ампер. Рабочее напряжение — до 140 вольт. Сопротивление контактов не превышает 45 миллиом, сопротивление изоляции — не менее 5000 мегаом в нормальных условиях.

• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Вибрация синусоидальная: диапазон от 1 до 5000 герц, ускорение 392 метра на секунду в квадрате, то есть 40 единиц ускорения свободного падения.
• Удар одиночный: 15000 метров на секунду в квадрате, то есть 1500 единиц ускорения свободного падения.
• Удар многократный: 1471 метр на секунду в квадрате, то есть 150 единиц ускорения свободного падения.
• Влажность при плюс 35 градусах Цельсия: 100 процентов.
• Наработка минимальная: 2000 часов.
• Сочленения-расчленения: 250 циклов.

Перечисленные параметры подтверждают высокую стойкость соединителя к вибрационным и ударным нагрузкам, а также способность работать при полной влажности и в широком диапазоне температур.

Устойчивость к условиям эксплуатации

Изделие устойчиво к пониженному давлению вплоть до 1,3 умноженного на 10 в минус одиннадцатой степени паскаля. Это позволяет применять его в составе аппаратуры, работающей в разрежённой среде, в том числе в авиационной технике. Высокогерметичное исполнение корпуса препятствует проникновению влаги и загрязнений внутрь соединителя.

Применение

СНЦ14-30 г-В «5» предназначен для внутреннего монтажа в блочном корпусе. Его применяют в электро- и радиоаппаратуре, контрольно-измерительных приборах, авиационной технике, железнодорожной технике и промышленных системах. Соединитель подходит для эксплуатации в условиях тяжёлых климатических и механических воздействий, включая вибрацию, удары, повышенную влажность и пониженное давление.

Благодаря миниатюрным размерам, герметичности и большому числу контактов — 30 — изделие удобно для построения компактных многопроводных соединений внутри блоков и приборов. Резьбовое сочленение и многопозиционная поляризация упрощают монтаж и исключают ошибки при подключении ответных частей.
