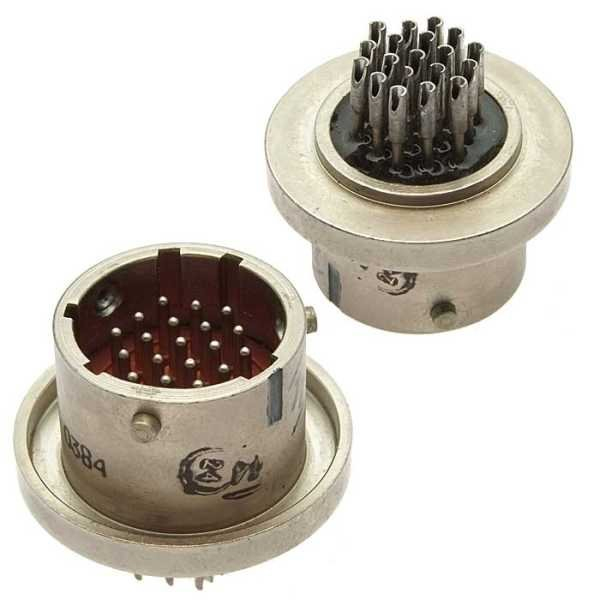

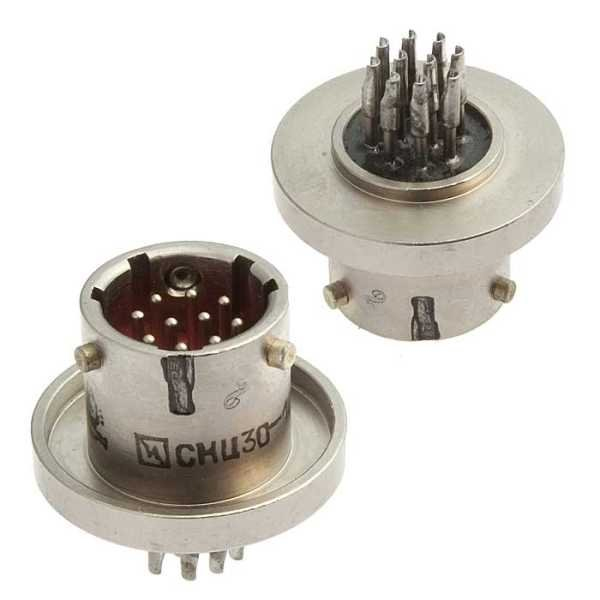

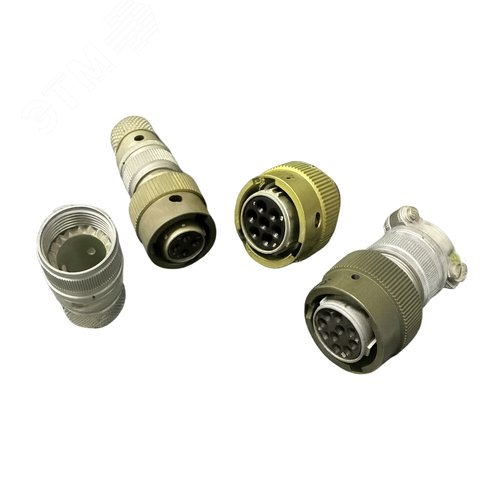

СНЦ14-30 а-В 82-84г «5»

Цена:

241 ₽

В наличии: 63 шт.

Технические характеристики

СНЦ14-30 а-В

СНЦ14-30 а-В представляет собой низкочастотный цилиндрический соединитель вилочного типа, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Это приборная вилка с 30 контактами, условным размером корпуса 14 (диаметр 30/14В), конструктивным исполнением "1-а-В" — незакранированная с прямым кожухом и трехшпоночной поляризацией для надежного соединения. Покрытие контактов — никель, сопротивление контактов не превышает 45 мОм, а максимальная токовая нагрузка на одиночный контакт достигает 2 А. Соответствует техническим условиям ГЕ0.364.245 ТУ.

Условия эксплуатации

Рабочая температура от -60 до +85 °C, выдерживает синусоидальную вибрацию до 392 м/с² (40 g), механические удары до 5000 м/с² (500 g) одиночного действия и многократные до 1500 м/с². Минимальная наработка — 2000 часов, количество сочленений-расчленений — не менее 500 циклов.

Применение

Используется в герметичных соединениях для промышленного и транспортного оборудования, включая железнодорожную технику, благодаря высокой надежности и защите от внешних воздействий. Маркировка: "ОСМСНЦ14-30а-В", масса около 22 г.

Описание

СНЦ14-30 а-В

СНЦ14-30 а-В: надёжный цилиндрический разъём для электроники и промышленной аппаратуры

СНЦ14-30 а-В — многоконтактный цилиндрический низкочастотный разъём серии СНЦ14, рассчитанный на надёжное соединение электрических цепей в аппаратуре общего и специального назначения. Конструкция с резьбовым сочленением, поляризацией корпуса и фиксированным контактным полем делает его подходящим решением для систем, где важны стабильность контакта, защита от ошибочного подключения и эксплуатационная надёжность.

Назначение СНЦ14-30 а-В

Разъём применяется для коммутации цепей:

постоянного тока;
переменного тока частотой до 3 МГц;
импульсных сигналов;
внутренних соединений радиоэлектронной, измерительной, промышленной и специализированной аппаратуры.

Исполнение СНЦ14 относится к приборным вилкам. Такие соединители используют при необходимости организовать компактное, многоконтактное и механически устойчивое подключение кабельной части к корпусу устройства, панели или блоку оборудования.

Расшифровка маркировки

Обозначение СНЦ14-30 а-В часто встречается как сокращённая запись полного варианта СНЦ14-30/14В-1-а-В . В маркировке зашифрованы основные конструктивные признаки изделия:

Элемент маркировки	Значение
СНЦ14	Цилиндрический низкочастотный соединитель, приборная вилка серии СНЦ14
30	Количество контактов — 30
14	Условный размер корпуса
В	Исполнение с вилочными контактами
1	Конструктивное исполнение
а	Вариант расположения контактного поля / ключевания
В	Климатическое исполнение

Точная совместимость определяется не только числом контактов. При подборе ответной части необходимо сверять размер корпуса, тип контактов, вариант контактного поля, поляризацию и конструктивное исполнение по документации на конкретную модификацию.

Конструктивные особенности

Главная особенность СНЦ14-30 а-В — резьбовое соединение частей разъёма. Оно обеспечивает устойчивую фиксацию при вибрациях, случайных нагрузках на кабель и частых циклах подключения.

Ключевые конструктивные преимущества:

30 контактов для передачи питания, управляющих сигналов и измерительных цепей в одном разъёме;
трёхшпоночная поляризация корпусов, снижающая риск неправильного сочленения;
многопозиционная установка изоляторов, помогающая различать совместимые по габаритам варианты;
никелевое покрытие штырей и золотое покрытие гнезд в сопрягаемой части;
возможность исполнения приборной вилки без кожуха либо с прямым неэкранированным кожухом;
внутренний монтаж во всеклиматическом исполнении.

Трёхшпоночная система особенно важна в оборудовании, где установлено несколько визуально похожих разъёмов одного диаметра. Она помогает исключить подключение кабеля не к тому интерфейсу и уменьшает вероятность повреждения контактной группы.

Основные параметры серии

Для соединителей СНЦ14, включая исполнение с 30 контактами, указываются следующие базовые характеристики:

Параметр	Значение
Количество контактов	30
Максимальная нагрузка на один контакт	до 2 А
Рабочая нагрузка на контакт	ориентировочно от 0,72 до 1,05 А
Максимальное рабочее напряжение	до 140 В, амплитудное значение
Сопротивление контакта	не более 45 мОм
Сопротивление изоляции в нормальных условиях	не менее 5000 МОм
Количество циклов сочленения и расчленения	250
Минимальная наработка	2000 часов
Температурный диапазон эксплуатации	от −60 до +85 °C
Срок сохраняемости	15 лет

Численные параметры относятся к серии и должны дополнительно проверяться по техническим условиям именно на выбранную модификацию. Это важно, поскольку допустимая суммарная токовая нагрузка зависит от количества одновременно нагруженных контактов, схемы включения, сечения проводников, температуры и условий теплоотвода.

Где используется разъём

СНЦ14-30 а-В востребован в системах, где требуется передавать много независимых цепей через единый разъёмный интерфейс. Типовые области применения включают:

промышленную автоматику и шкафы управления;
измерительное и испытательное оборудование;
телеметрию, системы контроля и сбора данных;
источники питания и силовую электронику умеренной мощности;
приборостроение;
радиоэлектронные комплексы;
оборудование с повышенными требованиями к надёжности электрических соединений.

Например, из 30 контактов часть может быть задействована под питание периферийных модулей, часть — под дискретные сигналы управления, часть — под аналоговые измерительные линии. При проектировании такой системы следует разнести силовые и чувствительные сигнальные цепи по контактному полю с учётом электромагнитной совместимости и допустимой токовой нагрузки.

Что учитывать при выборе

Перед применением СНЦ14-30 а-В необходимо проверить несколько параметров:

Совпадает ли ответная часть по серии, размеру корпуса и контактной формуле.
Соответствуют ли ключевание и позиция изолятора варианту «а».
Достаточна ли токовая нагрузка каждого контакта для конкретной цепи.
Не превышает ли суммарный ток допустимое значение для соединителя.
Подходит ли исполнение по способу монтажа и конструктиву корпуса.
Требуются ли герметичность, экранирование, кожух или дополнительные меры защиты кабеля.
Соответствуют ли температурные, вибрационные и климатические условия возможностям выбранной модификации.

СНЦ14-30 а-В — практичный вариант для построения многоконтактных соединений в аппаратуре, где важны механическая фиксация, однозначное подключение и устойчивые электрические параметры. Резьбовая конструкция, 30-контактная компоновка и поляризация делают этот разъём удобным элементом для инженерных проектов, сервисного обслуживания и серийного производства электронных устройств.
