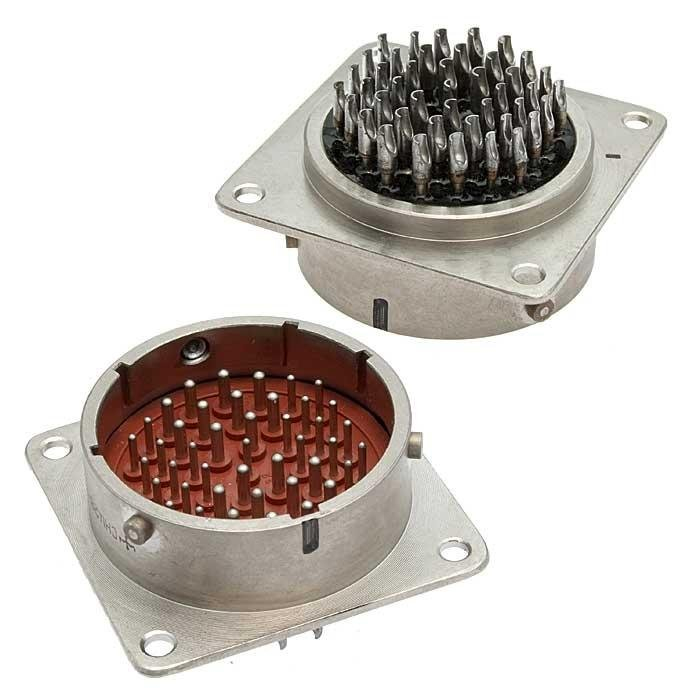

Назначение соединителя СНЦ14-102В-ВМ ВИЛКИ

СНЦ14-102В-ВМ ВИЛКИ представляет собой цилиндрический резьбовой миниатюрный соединитель, предназначенный для применения в составе радиоэлектронной аппаратуры. Изделие относится к категории СНЦ14 и используется для внутреннего монтажа, обеспечивая надежное разъемное соединение электрических цепей в условиях ограниченного пространства. Данный тип вилки востребован в приборостроении, промышленной электронике, а также при сборке специализированного оборудования, где требуется стабильный электрический контакт и защита от случайного рассоединения за счет резьбовой фиксации.

Соединитель серии СНЦ14 рассчитан на работу с миниатюрными контактными группами и применяется в цепях постоянного и переменного тока низкого напряжения. Вилка устанавливается на монтажную панель или внутрь корпуса устройства и сопрягается с ответной розеткой соответствующего типоразмера. Благодаря конструктивному исполнению с резьбовым соединением обеспечивается плотное сочленение и устойчивость к вибрационным воздействиям.

Подтвержденные особенности конструкции

Изделие СНЦ14-102В-ВМ ВИЛКИ выполнено в соответствии с типовой схемой цилиндрических резьбовых соединителей серии СНЦ14. Основные конструктивные характеристики включают:

• Цилиндрический корпус с резьбовым механизмом фиксации;
• Миниатюрное исполнение для внутреннего монтажа;
• Совместимость с ответными частями серии СНЦ14;
• Контактную группу, рассчитанную на передачу сигналов и питающих напряжений в низковольтных цепях;
• Наличие вилочной части для сочленения с розеткой.

Соединитель поставляется без дополнительных монтажных элементов, если иное не указано производителем. Комплектация ограничена самим изделием. Информация о конкретных материалах корпуса и покрытия контактов в исходных данных не приведена, однако типовое исполнение серии СНЦ14 предполагает применение металлических и изоляционных материалов, устойчивых к стандартным условиям эксплуатации внутри аппаратуры.

Применение и монтаж

СНЦ14-102В-ВМ ВИЛКИ предназначен для установки в радиоэлектронные блоки, измерительные приборы и устройства промышленной автоматики. Резьбовое соединение позволяет использовать соединитель в местах, где требуется высокая надежность сочленения и защита от самопроизвольного размыкания. При монтаже вилки следует учитывать соответствие контактной схемы и типоразмера ответной части. Подключение проводников осуществляется пайкой или обжимом в зависимости от конструкции контактных хвостовиков конкретной партии.

Изделие применяется для внутренней коммутации, когда внешние воздействия окружающей среды минимальны, но при этом важна компактность и повторяемость электрических параметров соединения. Типовые области использования включают лабораторное оборудование, контрольно-измерительную технику, системы сбора данных и специализированные электронные модули.

Условия эксплуатации и совместимость

Соединитель данной серии рассчитан на эксплуатацию внутри корпусов аппаратуры при температурах, характерных для стандартных условий применения радиоэлектронных компонентов. Допустимые токи и напряжения определяются характеристиками контактной группы СНЦ14 и должны уточняться по технической документации на серию. Вилка совместима с ответными розетками СНЦ14 соответствующего типоразмера, что позволяет формировать надежные разъемные пары при сборке и ремонте оборудования.
