Назначение соединителя

СНЦ14-102/27В-1-Б-В относится к классу низкочастотных цилиндрических соединителей и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие также допускает применение в цепях с импульсными токами. Соединитель используется для коммутации электрических сигналов и питания в составе радиоэлектронной аппаратуры, где требуется герметичное разъёмное соединение с высокой плотностью контактов.

Благодаря конструктивному исполнению данный соединитель подходит для установки в блочную и кабельную аппаратуру. Он обеспечивает сочленение вилки и розетки, а также защиту контактных групп от внешних воздействий. Модель рассчитана на многократное соединение и разъединение без потери рабочих характеристик.

Технические характеристики

Электрические параметры

• Количество контактов: 102.
• Максимальная токовая нагрузка на одиночный контакт: 2 А.
• Суммарная максимальная токовая нагрузка на соединитель: от 10 А до 80 А.
• Максимальное рабочее напряжение: 140 В.
• Рабочая токовая нагрузка на каждый контакт: от 0,72 А до 1,05 А.
• Сопротивление контактов: не более 45 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Эксплуатационные параметры

• Диапазон рабочих температур окружающего воздуха: от -60 °С до +85 °С.
• Минимальная наработка: 2000 часов.
• Количество сочленений-расчленений: до 250.

Указанные значения подтверждают способность соединителя сохранять стабильные электрические характеристики в широком температурном диапазоне и при многократных циклах соединения.

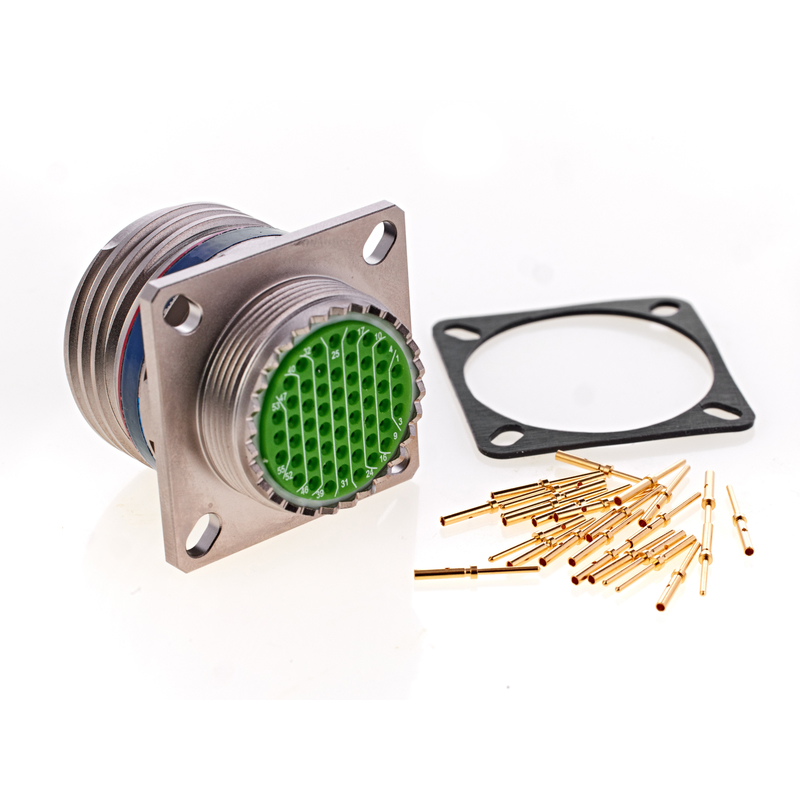

Конструктивные особенности

СНЦ14-102/27В-1-Б-В имеет герметичную конструкцию, что позволяет использовать его в различных климатических условиях, включая воздействие повышенной влажности и перепадов температур. Герметичность корпуса обеспечивает защиту внутренних контактов от попадания пыли и влаги, сохраняя заявленные параметры изоляции и проводимости.

Контактные элементы выполнены из никеля с покрытием из золота. Такое сочетание материалов обеспечивает высокую проводимость, низкое переходное сопротивление и устойчивость к коррозии. Золотое покрытие также снижает износ контактных поверхностей при повторных сочленениях, что увеличивает срок службы соединителя.

Цилиндрическая форма корпуса и конструкция вилки рассчитаны на надёжную фиксацию ответной части. Соединитель относится к категории СНЦ14 и применяется в аппаратуре, где требуется компактное многоконтактное соединение с высокой плотностью монтажа.

Применение и совместимость

Соединитель СНЦ14-102/27В-1-Б-В применяется в низкочастотных цепях управления, сигнальных линиях и цепях питания электронных блоков. Изделие подходит для использования в стационарной и переносной аппаратуре, работающей в условиях умеренного и холодного климата, благодаря заявленному диапазону температур.

Соединитель рассчитан на коммутацию как постоянного, так и переменного тока частотой до 3 МГц. Возможность работы с импульсными токами расширяет область применения в цифровых и импульсных схемах. Герметичное исполнение позволяет эксплуатировать соединитель в условиях повышенной запылённости и влажности без дополнительной защиты контактной зоны.

Все перечисленные характеристики относятся к данной модели и подтверждаются техническими данными производителя. При выборе ответной части и кабельной арматуры необходимо учитывать типоразмер и схему расположения контактов, соответствующие стандарту серии СНЦ14.
