Назначение и область применения

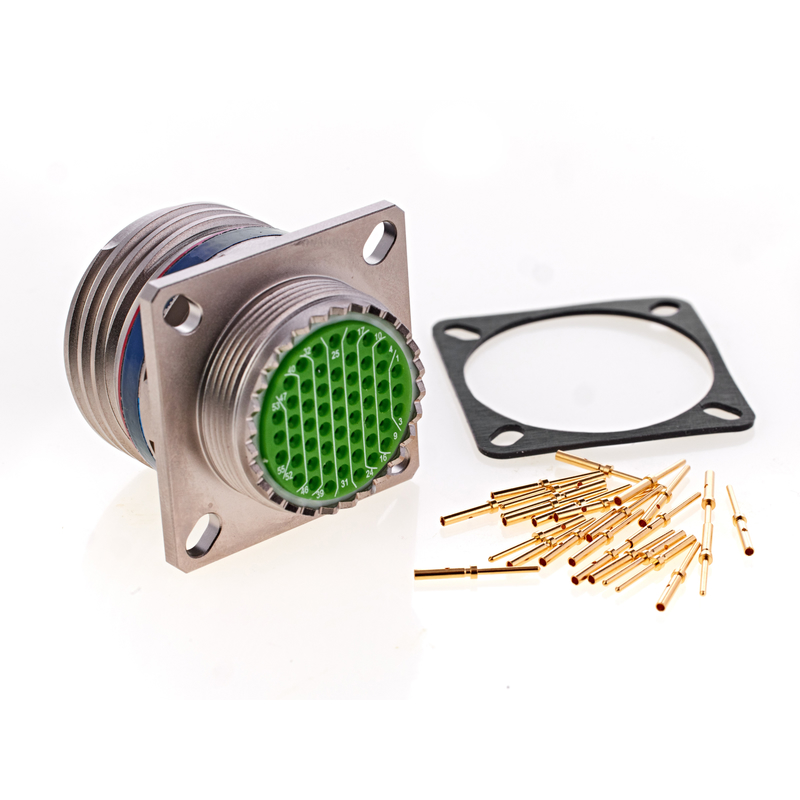

Соединитель СНЦ14-102/27В-1-Б-А представляет собой миниатюрный цилиндрический резьбовой соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Изделие используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Благодаря высокогерметичному исполнению и устойчивости к широкому диапазону внешних воздействий, соединитель применяется в блоках и узлах радиоэлектронной аппаратуры, где требуется надёжное сочленение большого числа контактов при ограниченных габаритах корпуса. Трёхшпоночная поляризация корпусов исключает ошибочное соединение одинаковых по диаметру разъёмов.

Технические характеристики

Соединитель относится к категории низкочастотных цилиндрических высокогерметичных разъёмов. Количество контактов составляет 102, условный размер корпуса — 27. Рабочая температура находится в диапазоне от минус 60 до плюс 85 градусов Цельсия. Минимальная наработка изделия — 2000 часов, допустимое количество сочленений-расчленений — 250. Гарантийный срок хранения составляет не менее 15 лет.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт — 2 А.
• Суммарная токовая нагрузка на соединитель — от 10 А до 80 А в зависимости от режима эксплуатации.
• Максимальное рабочее напряжение — 140 В.
• Сопротивление контактов — не более 45 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Устойчивость к механическим воздействиям

Изделие рассчитано на эксплуатацию в условиях вибрации в диапазоне частот от 1 до 5000 Гц и выдерживает механические удары с ускорением до 15000 метров на секунду в квадрате. Это позволяет использовать соединитель в аппаратуре, подвергающейся значительным динамическим нагрузкам.

Конструктивные особенности

Соединители серии СНЦ14 имеют трёхшпоночную поляризацию корпусов и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение одинаковых по диаметру разъёмов. Конструкция может быть выполнена с прямым неэкранированным кожухом либо в экранированном варианте в зависимости от требований к электромагнитной совместимости.

Контакты соединителя имеют комбинированное покрытие: штыри покрыты никелем, гнёзда — золотом. Такое сочетание обеспечивает стабильное переходное сопротивление, защиту от коррозии и надёжность электрического контакта на протяжении всего срока службы изделия. Резьбовое сочленение гарантирует плотное и механически прочное соединение вилки и розетки, исключающее самопроизвольное расчленение при вибрационных нагрузках.

Соединитель СНЦ14-102/27В-1-Б-А поставляется как комплектующее изделие для монтажа в составе радиоэлектронной аппаратуры. При выборе ответной части необходимо учитывать поляризацию корпуса и схему расположения контактов, чтобы обеспечить корректное сочленение.
