Назначение соединителя СНЦ14-102-А-В

СНЦ14-102-А-В представляет собой высокогерметичный цилиндрический соединитель низкочастотного миниатюрного типа, предназначенный для работы в электрических цепях постоянного и переменного тока, а также в цепях с импульсными токами. Изделие относится к категории СНЦ14 и применяется в радиоэлектронной аппаратуре специального и общего назначения. Конструкция соединителя рассчитана на внутренний монтаж и обеспечивает надежное разъемное соединение электрических цепей в условиях, требующих высокой степени защиты от внешних воздействий и сохранения стабильных электрических параметров.

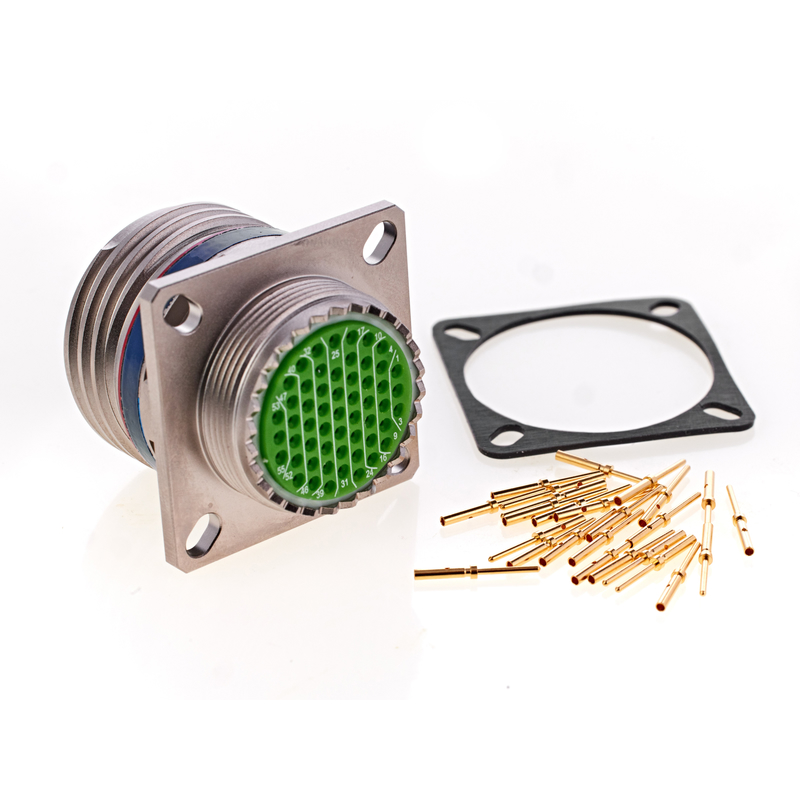

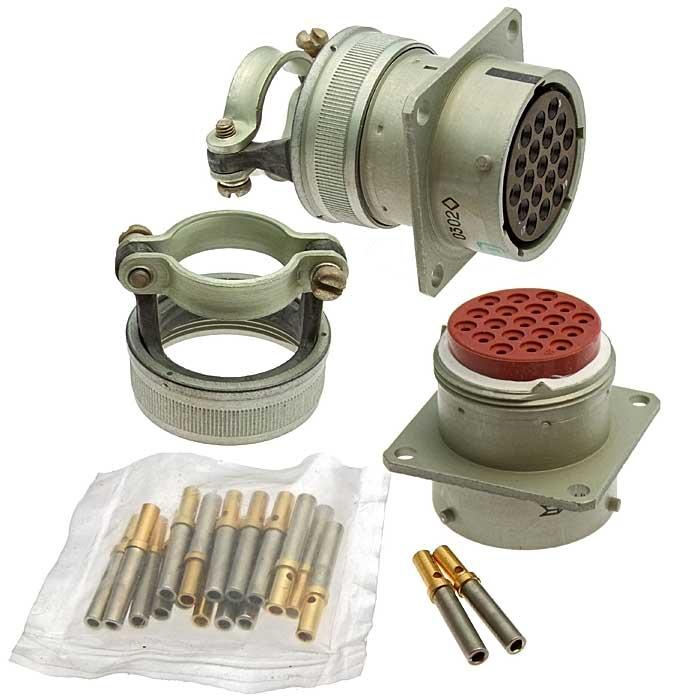

Соединитель выполнен в виде вилки с количеством контактов 102 и условным размером корпуса 27. Способ монтажа — резьбовое соединение с креплением гайкой, что обеспечивает жесткую фиксацию и удобство установки в аппаратуре. Изделие поставляется с приемкой «ОТК», что подтверждает прохождение контроля технического качества в соответствии с установленными требованиями.

Подтвержденные технические особенности

Соединитель СНЦ14-102-А-В обладает рядом конструктивных и эксплуатационных характеристик, обеспечивающих его применение в составе ответственной радиоэлектронной аппаратуры. Ключевые особенности изделия:

• Тип соединителя: СНЦ14, низкочастотный, миниатюрный, цилиндрический.
• Количество контактов: 102.
• Условный размер корпуса: 27.
• Климатическое исполнение: всеклиматическое, допускающее эксплуатацию в широком диапазоне условий окружающей среды.
• Покрытие контактов: штыри покрыты никелем, гнезда — золотом, что обеспечивает хорошую проводимость и защиту от коррозии.
• Способ монтажа: резьбовое соединение с креплением гайкой.
• Поляризация корпусов: трехшпоночная, исключающая несанкционированное или ошибочное соединение.
• Установка изоляторов: многопозиционная.

Применение никелевого покрытия для штырей и золотого покрытия для гнезд обеспечивает стабильное переходное сопротивление и длительный срок службы контактных пар. Трехшпоночная поляризация корпусов и многопозиционная установка изоляторов повышают надежность сочленения и исключают возможность неправильного подключения.

Условия эксплуатации и механические параметры

Соединитель СНЦ14-102-А-В сохраняет работоспособность при температуре окружающего воздуха от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Изделие устойчиво к механическим воздействиям, включая синусоидальную вибрацию и одиночные удары. Диапазон частот синусоидальной вибрации составляет от 1 Герца до 500 Герц с ускорением до 400 метров на секунду в квадрате. Одиночные ударные нагрузки допускаются с ускорением до 10000 метров на секунду в квадрате.

Герметичность соединителя обеспечивается по воздуху и другим газам. Утечка воздуха при перепаде давления не превышает 0,05 литра в час. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 мегаом, что гарантирует надежную электрическую изоляцию между контактами и корпусом.

Электрические параметры и герметичность

Высокое сопротивление изоляции и низкая скорость утечки воздуха позволяют применять соединитель в цепях с повышенными требованиями к стабильности электрических характеристик и защите от проникновения влаги и газов. Конструкция обеспечивает сохранение параметров в условиях вибрационных и ударных нагрузок, характерных для аппаратуры специального назначения.

Применение

Соединители серии СНЦ14, включая модель СНЦ14-102-А-В, предназначены для внутреннего монтажа и широко используются в радиотехнике и электронике для надежного соединения электрических цепей. Изделие применяется в блоках и узлах радиоэлектронной аппаратуры, где требуется разъемное соединение с высокой плотностью контактов, герметичностью и устойчивостью к механическим воздействиям. Благодаря всеклиматическому исполнению соединитель может эксплуатироваться в различных климатических зонах без снижения заявленных характеристик.

Наличие приемки «ОТК» подтверждает соответствие изделия техническим требованиям и его пригодность для применения в составе аппаратуры общего и специального назначения.
