Назначение и область применения

Соединитель СНЦ14-102-А-В представляет собой миниатюрный цилиндрический разъем приборного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока, а также для работы в импульсных режимах. Изделие относится к категории низкочастотных высокогерметичных соединителей серии СНЦ14 и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, систем автоматики и контрольных устройств.

Разъем обеспечивает надежное сочленение и защиту контактных групп от воздействия влаги, пыли и механических повреждений. Благодаря всеклиматическому исполнению он сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 до плюс 85 градусов Цельсия, что допускает его использование как в отапливаемых помещениях, так и в неблагоприятных климатических условиях.

Конструктивные особенности

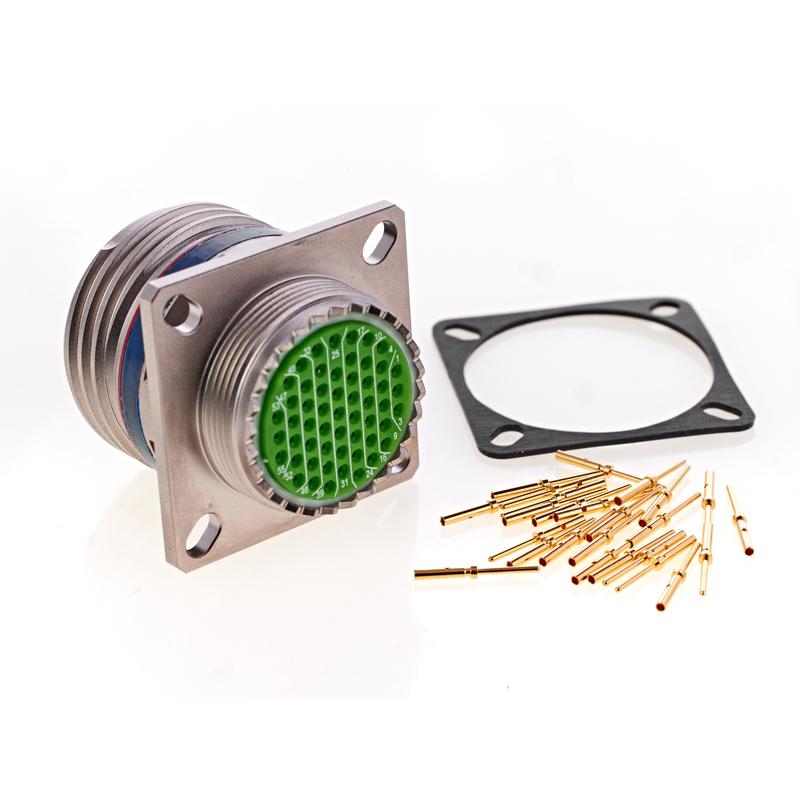

Соединитель СНЦ14-102-А-В выполнен в виде приборной вилки с количеством контактов 102 и условным размером корпуса 27. Конструктивное исполнение обозначено цифрой «1», что указывает на приборный тип вилки. Сочленение с ответной частью осуществляется резьбовым способом, а крепление на панели или корпусе оборудования производится при помощи гайки.

Корпус разъема имеет трехшпоночную поляризацию, что исключает ошибочное соединение разъемов одинакового диаметра. Изоляторы устанавливаются в нескольких позициях, что дополнительно повышает защиту от неправильного сочленения. Вилка может быть выполнена с прямым неэкранированным кожухом.

Герметичность конструкции подтверждается значением скорости утечки воздуха не более 0,05 литра в час при перепаде давления, что позволяет применять разъем в оборудовании, где требуется защита контактов от проникновения газов и влаги.

Электрические параметры

Электрические характеристики соединителя рассчитаны на работу с умеренными токовыми нагрузками и высокими требованиями к стабильности контактного соединения:

• Максимальная токовая нагрузка на одиночный контакт — 2 А.
• Максимальная суммарная токовая нагрузка на соединитель — 10 А.
• Сопротивление контактов — не более 45 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Указанные параметры гарантируют низкие потери сигнала и стабильность электрического соединения в течение всего срока эксплуатации при соблюдении допустимых режимов работы.

Соответствие и совместимость

Соединитель СНЦ14-102-А-В совместим с ответными частями серии СНЦ14, имеющими соответствующий условный размер корпуса и количество контактов. Благодаря стандартизированной конструкции он может применяться для замены аналогичных разъемов в ранее выпущенном оборудовании, где требуется сохранение прежних присоединительных и посадочных размеров.

Изделие поставляется без указания производителя и комплектуется согласно артикулу 7752. Разъем предназначен для монтажа квалифицированным персоналом с соблюдением требований по затяжке крепежной гайки и контролю целостности изоляторов перед установкой.
