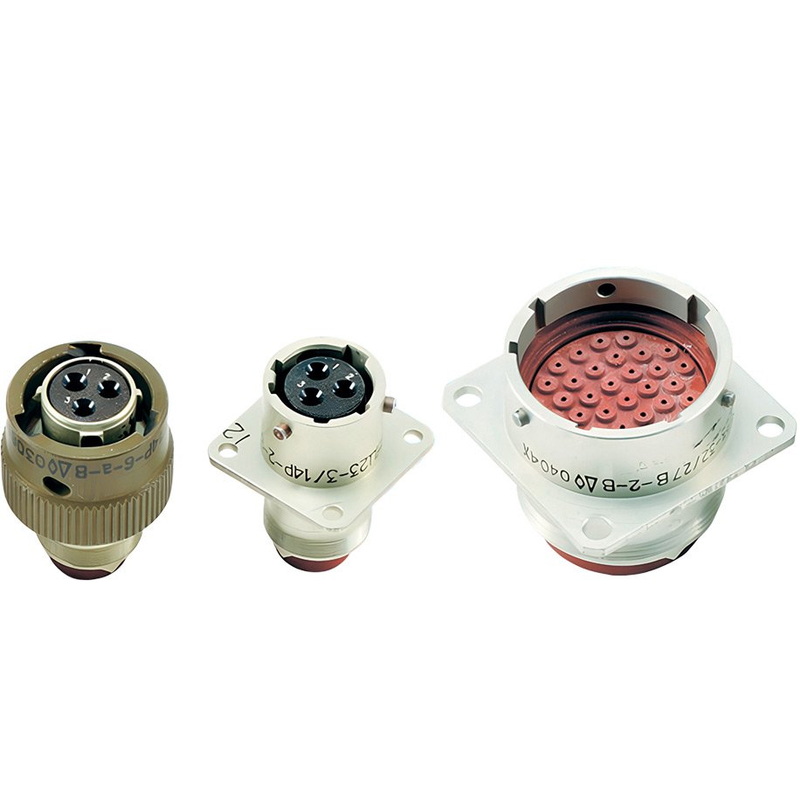

Назначение соединителя СНЦ14-102-В-В

Соединитель СНЦ14-102-В-В представляет собой высокогерметичный цилиндрический разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие относится к серии СНЦ14 и применяется в радиоэлектронной аппаратуре, промышленном оборудовании и приборостроении. Конструкция обеспечивает надежное сочленение и защиту контактных элементов от внешних воздействий.

Разъем рассчитан на эксплуатацию в всеклиматическом исполнении, что допускает его использование в различных условиях окружающей среды. Наличие резьбового соединения гарантирует стабильность контакта и герметичность узла при механических нагрузках.

Конструктивные особенности

Соединитель выполнен в виде вилки с резьбовым соединением. Корпус имеет трехшпоночную поляризацию, что упрощает процесс подключения и исключает ошибки при сочленении. Изделие может использоваться как в приборных установках, так и с прямым кожухом.

Основные параметры конструкции:

• Тип соединителя — цилиндрический, миниатюрный, низкочастотный.
• Количество контактов — 102.
• Условный размер корпуса — 27.
• Климатическое исполнение — всеклиматическое.
• Максимальная токовая нагрузка на одиночный контакт — до 2 А.
• Суммарная токовая нагрузка на соединитель — от 10 А до 80 А.
• Максимальное рабочее напряжение — 140 В.

Электрические характеристики

Электрические параметры разъема обеспечивают стабильную передачу сигналов и питания в широком диапазоне рабочих условий. Сопротивление контактов не превышает 45 мОм, что снижает потери и нагрев в местах соединения. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует высокую степень защиты от утечек тока между контактами и корпусом.

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 85 градусов Цельсия. Гарантированный срок хранения составляет не менее 15 лет, минимальная наработка — 2000 часов.

Устойчивость к внешним воздействиям

Соединители серии СНЦ14 обладают высокой устойчивостью к механическим ударам и вибрациям. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц и механические удары с ускорением до 15000 метров на секунду в квадрате. Это позволяет применять разъем в оборудовании, подверженном значительным динамическим нагрузкам.

Герметичная конструкция и резьбовое соединение защищают контактные элементы от пыли, влаги и посторонних частиц, что особенно важно при эксплуатации в промышленных условиях и на подвижных объектах.

Применение

СНЦ14-102-В-В используется в радиоэлектронной аппаратуре, измерительных приборах, системах управления и промышленном оборудовании. Большое количество контактов при компактных размерах корпуса делает разъем востребованным в устройствах с плотной компоновкой, где требуется передача значительного числа сигналов при ограниченном пространстве.

Изделие подходит для построения разъемных соединений в стационарных и подвижных установках, работающих в жестких климатических и механических условиях. Применение резьбовой фиксации позволяет использовать соединитель в аппаратуре, подверженной вибрациям и ударным нагрузкам, без риска самопроизвольного разъединения.
