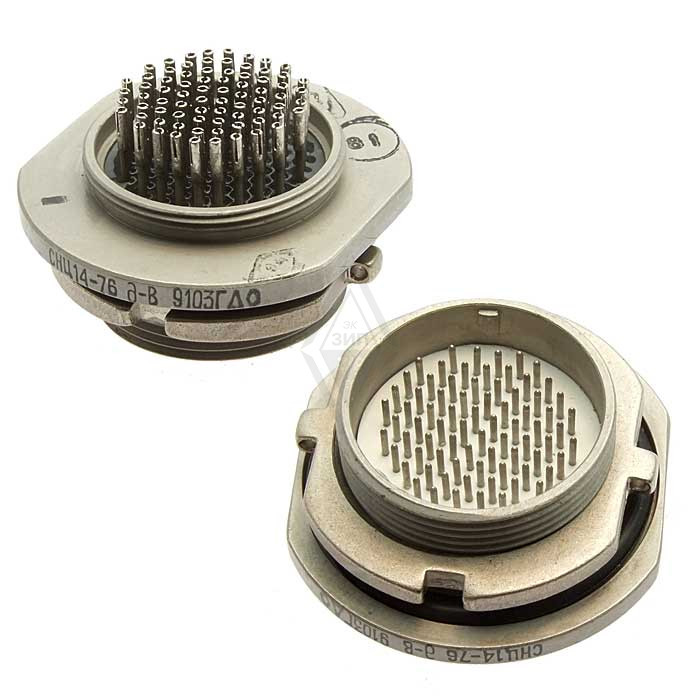

Соединитель СНЦ14-102/27В-1-а-В представляет собой цилиндрический резьбовой миниатюрный соединитель, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных токах. Основные характеристики и особенности этого соединителя следующие:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, высокогерметичный.
• Количество контактов : 102.
• Условный размер корпуса : 27.
• Климатическое исполнение : Всеклиматическое.
• Покрытие контактов : Гнезда - золото, штыри - никель.
• Способ монтажа : Пайка.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт : 2 А.
• Суммарная токовая нагрузка на соединитель : до 80 А.
• Максимальное рабочее напряжение : 140 В.
• Сопротивление контактов : не более 45 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Минимальная наработка : 2000 часов.

Особенности конструкции

• Соединитель имеет многопозиционную поляризацию и трехшпоночную поляризацию корпуса, что позволяет легко устанавливать его в различных конфигурациях.
• Он способен выдерживать механические нагрузки, включая синусоидальные вибрации и удары, что делает его подходящим для использования в условиях с высокой степенью механического воздействия.

Применение

Соединители СНЦ14 широко применяются в различных отраслях, включая авиацию, космическую технику и другие области, где требуется высокая надежность и герметичность соединений.
