Назначение соединителя СНЦ13-76 АВ

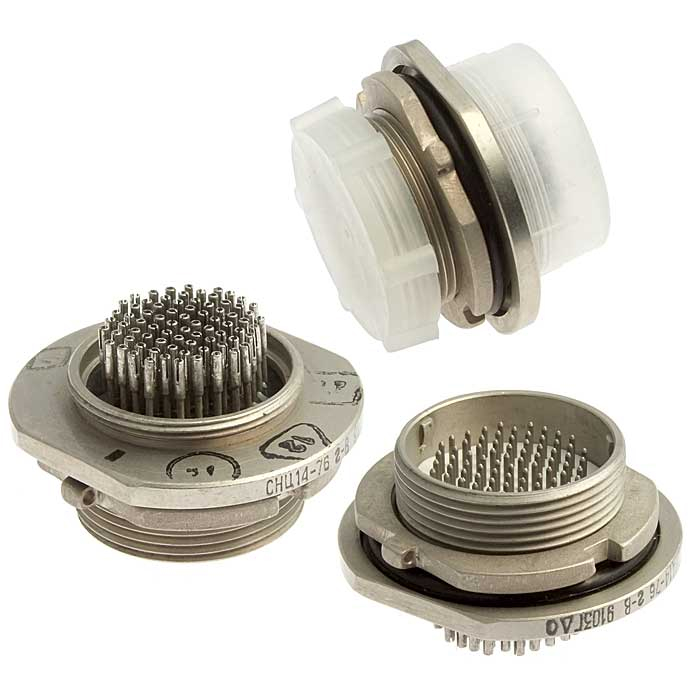

Соединитель СНЦ13-76 АВ, известный также под обозначением СНЦ13-76/22-В1-А-В, представляет собой цилиндрический низкочастотный миниатюрный разъём, предназначенный для внутреннего монтажа в электрических цепях. Устройство применяется для соединения и разъединения проводов, кабелей, узлов и блоков в различных видах электро- и радиоаппаратуры. Изделие относится к категории СНЦ137 и поставляется как вилка без кожуха (Б/К), что расширяет возможности встраивания в аппаратуру с индивидуальными конструктивными решениями.

Разъём рассчитан на работу в электрических цепях постоянного, переменного и импульсного токов. Рабочий диапазон частот переменного тока достигает 3 МГц. Всеклиматическое исполнение позволяет использовать соединитель в самых разных условиях окружающей среды, включая воздействие пониженных и повышенных температур, повышенной влажности и механических нагрузок.

Подтверждённые технические особенности

Соединитель СНЦ13-76 АВ обладает следующими характеристиками, подтверждёнными каталожными данными:

• Тип соединителя — цилиндрический, низкочастотный, миниатюрный
• Климатическое исполнение — всеклиматическое
• Условный размер корпуса — 22
• Количество контактов — 76
• Часть соединителя — вилка (В)
• Конструктивное исполнение — вилка приборная или переход приборный
• Поляризация — трёхшпоночная и многопозиционная установка изоляторов
• Сочленение — резьбовое
• Покрытие контактов — штыри с никелевым покрытием, гнёзда с золотым покрытием
• Максимальная токовая нагрузка на одиночный контакт — 2 А
• Максимальное рабочее напряжение — 140 В
• Сопротивление изоляции — не менее 5000 МОм
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия
• Минимальная наработка — 2000 часов
• Количество сочленений-расчленений — 250
• Срок сохраняемости — 15 лет

Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Трёхшпоночная поляризация исключает возможность неправильного соединения, что особенно важно при монтаже многоконтактных систем.

Применение в аппаратуре

Соединители серии СНЦ13-76 находят широкое применение в приборостроении, радиоэлектронной аппаратуре, системах связи и промышленной автоматике. Благодаря миниатюрным габаритам и высокой плотности контактов (76 контактов при условном размере корпуса 22) разъём подходит для использования в устройствах с ограниченным пространством для монтажа.

Типичные области использования

• Внутренние соединения узлов и блоков электронной аппаратуры
• Коммутация сигнальных цепей постоянного и переменного тока
• Подключение кабельных сборок в радиоэлектронных системах
• Межблочные соединения в приборах, работающих в условиях вибраций и ударов

Всеклиматическое исполнение позволяет эксплуатировать соединитель в аппаратуре, предназначенной для работы на открытом воздухе, в неотапливаемых помещениях и в условиях резких перепадов температур. Рабочий диапазон от минус 60 до плюс 85 градусов Цельсия обеспечивает стабильную работу как в арктических условиях, так и в жарком климате.

Конструктивные особенности монтажа

Вилка СНЦ13-76 АВ поставляется без кожуха, что даёт возможность использовать собственные конструктивные элементы при монтаже в аппаратуру. Приборное исполнение предполагает установку соединителя непосредственно на корпус или панель устройства. Резьбовое сочленение с ответной частью обеспечивает механическую прочность соединения и защиту контактов от внешних воздействий после стыковки.

Сочетание никелевого покрытия штырей и золотого покрытия гнёзд обеспечивает низкое переходное сопротивление и стабильность электрических характеристик на протяжении всего срока службы. Заявленный ресурс в 250 циклов сочленений-расчленений и минимальная наработка 2000 часов подтверждают надёжность изделия при многократном использовании в составе обслуживаемой аппаратуры.
