Назначение изделия

Разъем СНЦ132Р-7/18ВП11 ВП относится к категории цилиндрических низкочастотных электрических соединителей серии СНЦ132. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в стационарной и подвижной аппаратуре. Разъем применяется для сочленения кабельных сборок с блочными ответными частями, установленными на корпусах приборов, шкафов и стоек. Конструкция ориентирована на эксплуатацию в условиях воздействия вибрационных и ударных нагрузок, а также в широком диапазоне температур. Изделие обеспечивает надежное электрическое соединение при многократных циклах сочленения и расчленения, что делает его востребованным в промышленной электронике, измерительном оборудовании, системах автоматики и телекоммуникационных устройствах.

Буквенно-цифровое обозначение СНЦ132Р-7/18ВП11 ВП содержит информацию о конструктивном исполнении и электрических параметрах. Индекс Р указывает на розеточную часть соединителя. Числовая группа 7/18 определяет количество контактов и их компоновку. Суффикс ВП отражает тип покрытия контактов и способ монтажа. Обозначение ВП в конце маркировки характеризует вариант климатического исполнения или конструктивного признака, предусмотренный технической документацией на данную серию.

Конструктивные особенности

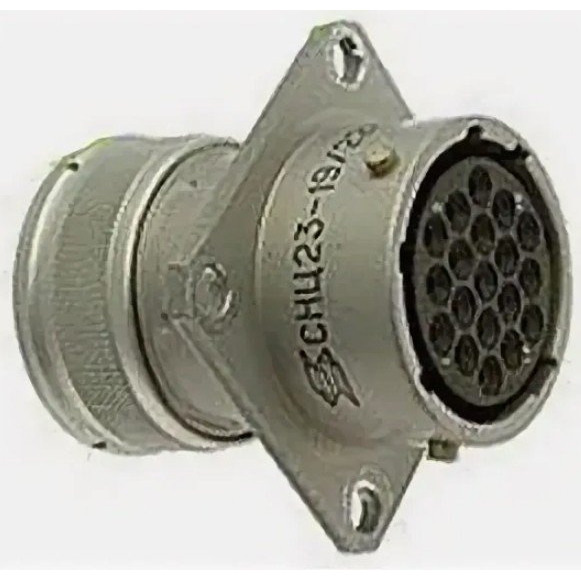

Разъем СНЦ132Р-7/18ВП11 ВП имеет цилиндрический металлический корпус, обеспечивающий механическую защиту контактной группы и экранирование от внешних электромагнитных помех. Корпус выполнен из алюминиевого сплава с защитным покрытием, стойким к коррозии и механическим повреждениям. Резьбовое соединение ответных частей гарантирует плотное сочленение и исключает самопроизвольное расчленение при вибрациях. Ориентация по шпонке предотвращает неправильное соединение контактов.

Контактная группа включает семь контактов, размещенных в изоляторе из термостойкого диэлектрического материала. Контакты штыревого типа выполнены из медного сплава и имеют покрытие, обеспечивающее низкое переходное сопротивление и устойчивость к окислению. Хвостовики контактов рассчитаны на пайку проводников монтажным способом. Конструкция изолятора предусматривает воздушные зазоры и пути утечки, соответствующие требованиям к рабочему напряжению серии СНЦ132.

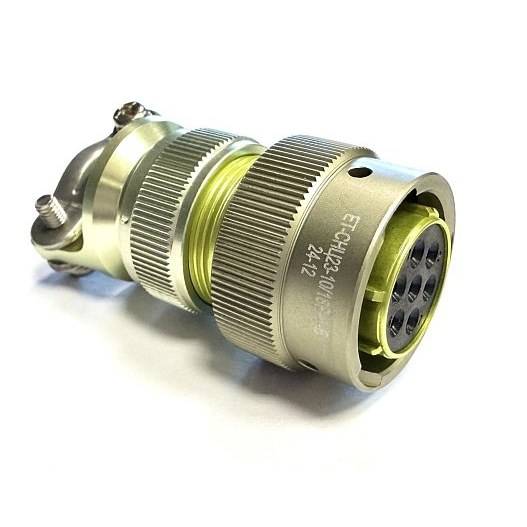

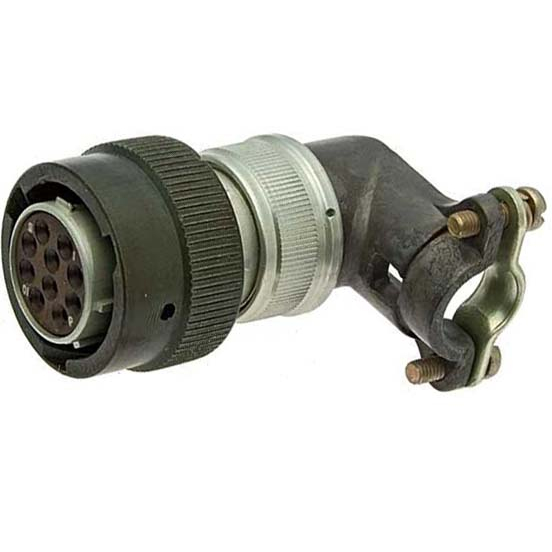

В конструкции разъема предусмотрен кабельный ввод, позволяющий фиксировать кабель различного диаметра с помощью зажимного элемента или накидной гайки. Уплотнительные элементы обеспечивают защиту внутренней полости от пыли и влаги при эксплуатации внутри приборных отсеков. Наличие антивибрационной резьбовой фиксации ответной части повышает надежность работы соединителя в подвижных узлах оборудования.

Области применения

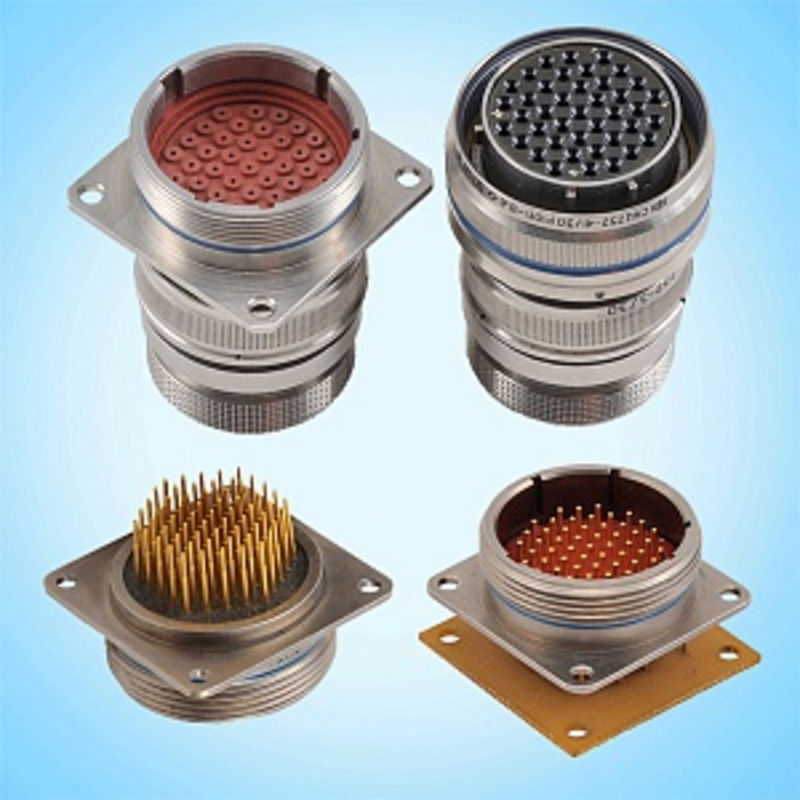

Разъемы серии СНЦ132 применяются в следующих сферах техники и производства:

• промышленные системы автоматизации и управления технологическими процессами;
• измерительные приборы и лабораторное оборудование;
• телекоммуникационные устройства и аппаратура связи;
• радиоэлектронная аппаратура специального назначения;
• источники питания и преобразовательная техника;
• испытательные стенды и контрольно-проверочная аппаратура.

Разъем СНЦ132Р-7/18ВП11 ВП используется для организации разъемных соединений внутри приборных корпусов, на передних панелях блоков и в межблочных кабельных линиях. Изделие подходит для применения в составе электронных модулей, требующих периодического отсоединения при техническом обслуживании, ремонте или замене. Благодаря резьбовой фиксации разъем сохраняет стабильное контактное соединение при эксплуатации оборудования на подвижных платформах и в условиях транспортной тряски.

Электрические и эксплуатационные параметры

Указанные параметры соответствуют маркировке изделия и его принадлежности к категории СНЦ132. Дополнительные электрические характеристики, такие как номинальный ток на контакт, рабочее напряжение, сопротивление изоляции и допустимые климатические условия, устанавливаются техническими условиями на серию СНЦ132. При подборе ответной части необходимо использовать вилочную часть соответствующего типономинала с идентичной схемой расположения контактов и типом покрытия.

Монтаж и особенности установки

Монтаж разъема СНЦ132Р-7/18ВП11 ВП выполняется на панель или в корпус прибора с использованием крепежных отверстий, предусмотренных конструкцией фланца. Проводники подпаиваются к хвостовикам контактов с тыльной стороны изолятора. После пайки рекомендуется проверить отсутствие замыканий между соседними контактами и между контактами и корпусом. Кабель фиксируется в кабельном вводе для снятия механических нагрузок с мест пайки.

При эксплуатации необходимо следить за состоянием резьбовых поверхностей и контактов. Сочленение и расчленение следует производить при отсутствии напряжения в коммутируемых цепях. Периодическая очистка контактных поверхностей от загрязнений способствует сохранению низкого переходного сопротивления и стабильной работы соединения в течение всего срока службы.
