Назначение и область применения

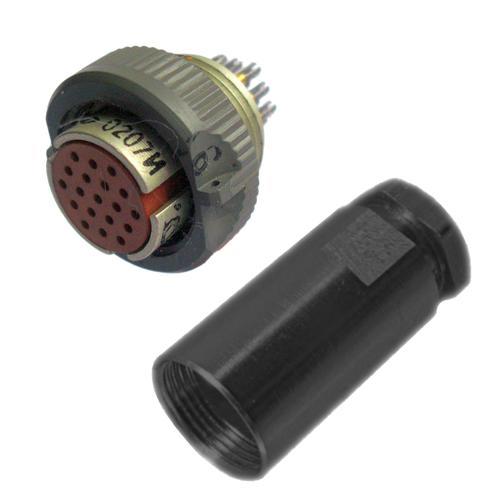

СНЦ13-19/12В-1В представляет собой высокогерметичный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных токов. Изделие относится к категории СНЦ131 и рассчитано на внутренний монтаж во всеклиматическом исполнении, что позволяет применять его в оборудовании, эксплуатируемом в широком диапазоне климатических условий.

Соединитель востребован в промышленной аппаратуре, измерительных комплексах, системах автоматизации и других областях, где требуется стабильная передача электрических сигналов и питания при повышенных требованиях к защите от внешних воздействий. Высокая степень герметичности конструкции обеспечивает надёжную работу в условиях повышенной влажности и запылённости, продлевая срок службы как самого соединителя, так и сопрягаемого оборудования.

Технические характеристики

Соединитель СНЦ13-19/12В-1В имеет следующие подтверждённые особенности:

• Тип соединения — СНЦ13
• Количество контактов — 19
• Размер корпуса — 12
• Покрытие контактов: штыри — никель, гнёзда — золото
• Способ сочленения — резьбовое
• Метод крепления — сварка
• Диапазон рабочих частот — до 3 МГц
• Исполнение — всеклиматическое, для внутреннего монтажа

Покрытие гнёзд золотом обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, никелевое покрытие штырей повышает износостойкость при многократных циклах сочленения. Резьбовой способ сочленения гарантирует надёжную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрационных нагрузках.

Конструктивные особенности

Соединители серии СНЦ13 оснащены трёхшпоночной поляризацией корпусов. Данное решение предотвращает ошибочное или несанкционированное сочленение с соединителями одинакового диаметра, но иного назначения, что особенно важно в многоканальных системах с высокой плотностью монтажа. Корпус изделия может изготавливаться как в экранированном варианте, так и с прямым неэкранированным кожухом, что расширяет возможности компоновки внутри приборов и шкафов.

Метод крепления сваркой обеспечивает монолитное соединение проводников с контактами, исключая ослабление контакта при термоциклировании и вибрациях. Такой способ монтажа требует соответствующей квалификации при сборке, но обеспечивает максимальную долговременную стабильность электрических параметров соединения.

Применение в оборудовании

СНЦ13-19/12В-1В применяется в составе промышленного оборудования, контрольно-измерительных приборов, систем связи и телеметрии, где требуется надёжная передача сигналов и электропитания. Благодаря всеклиматическому исполнению соединитель подходит для установки в аппаратуру, эксплуатируемую в неотапливаемых помещениях, на подвижных объектах и в регионах со сложными метеоусловиями.

Высокая герметичность корпуса защищает контактные группы от проникновения пыли и влаги, что снижает риск коротких замыканий и деградации контактов. Сочетание золотого покрытия гнёзд и никелевого покрытия штырей обеспечивает стабильное переходное сопротивление на протяжении всего срока службы изделия, что критически важно для цепей с малыми токами и слабыми сигналами.
